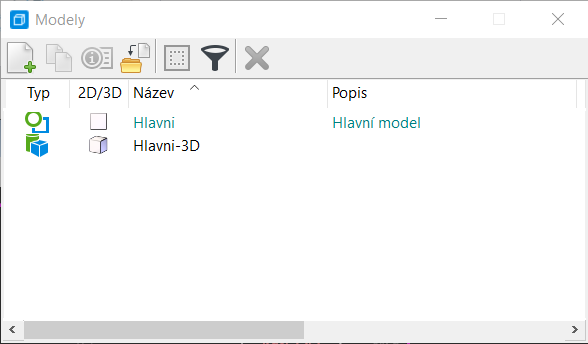

Aplikácie OpenX pracujú s dátami uloženými priamo v DGN výkrese v modeloch. V súbore DGN, s ktorým pracuje OpenX aplikácia, sa typicky nachádza model s názvom Hlavní. a model s názvom Hlavní-3D :



Oba modely sú typu Výkres / Design.



Model Hlavní-3D  zobrazuje priestorový model vytváraného projektu. Okrem priestorového zobrazenia sa používa na zadanie alebo referenčné pripojenie 3D dát (napr priebehy 3D inžinierskych sietí, existujúcich koľají a pod.).


Model Hlavní zobrazuje 2D priemet modelu projektu (situácia). Tento model slúži hlavne na interaktívne zadávanie vstupov (poloha bodov, staničenie na trase a pod). Je to prevažujúci spôsob komunikovania s aplikáciou. Umožňuje jednoduchú a prehľadnú komunikáciu s aplikáciou.


Oba modely zobrazujú rovnaký model v rôznych režimoch. Editácia projektu môže prebiehať v ľubovoľnom modeli, aktualizácia dát a zobrazenia prebehne automaticky v oboch modeloch.

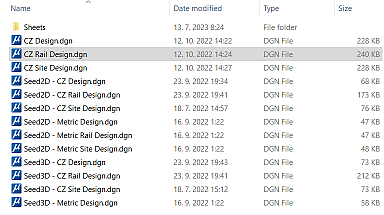

Pri založení nového súboru si používateľ vyberá zakladací súbor. Môže si vybrať zakladací súbor s 2D modelom, 3D modelom alebo s oboma modelmi  - vopred pripravenými v zakladacích súboroch:


Zakladacie súbory sú pripravené podľa jendotlivých aplikácií:

OpenRoads Designer  :  Seed2D - CZ Design.dgn, Seed3D - CZ Design.dgn, CZ Design.dgn

OpanRail Designer   :  Seed2D - CZ Rail Design.dgn, Seed3D - CZ Rail Design.dgn, CZ Rail Design.dgn

OpenSite Designer   :  Seed2D - CZ Site Design.dgn, Seed3D - CZ Site Design.dgn, CZ Site Design.dgn


Vysvetlivky k názvom:

Seed2D ... zakladací súbor len s modelom Hlavní (2D)

Seed3D ... zakladací súbor len s modelom Hlavní (3D)

CZ Design ... zakladací súbor s oboma modelmi Hlavní (2D) aj Hlavni-3D (3D)



Typický postup 1 (doporučený):

Založte nový súbor podľa zakladacieho súboru s oboma modelmi (napr. CZ Design.dgn pre OpenRoads Designer)

Následne používajte funkcie aplikácie hlavne so vstupom cez 2D model Hlavní.


Typický postup 2:

Založte nový súbor podľa zakladacieho súboru s 2D modelom Hlavní (napr. Seed2D - CZ Design.dgn pre OpenRoads Designer)

Následne používajte funkcie aplikácie hlavne so vstupom cez 2D model Hlavní. Model Hlavní-3D bude automaticky vytvorený aplikáciou pri prvom použtí funkcie, ktorá takýto model vyžaduje.


Typický postup 3:

Založte nový súbor podľa zakladacieho súboru s 3D modelom Hlavní-3D (napr. Seed3D - CZ Design.dgn pre OpenRoads Designer)

Následne používajte funkcie aplikácie so vstupom v 3D modeli Hlavní-3D. Všetky dáta (2D priemet aj 3D model diela) budú uložené v modeli Hlavní-3D. Model Hlavní nebude vytvorený. Práca v takejto konfigurácii je náročnejšia na zadávanie dát, ale je možná.


Naposledy upraveno: 01.06.2024
