Nástroj k rychlému zadávání souřadnic a geometrických hodnot. Na rozdíl od MicroStation AccuDraw umí Civil AccuDraw zadávat navíc i staničení a odstup od jiného prvku. Tyto hodnoty si vytvářený prvek pamatuje automaticky jako vazbu.

Start Civil AccuDraw

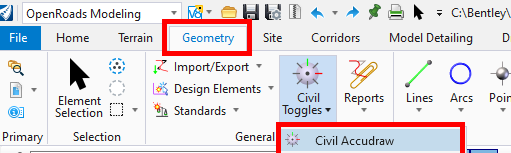

  • Z příkazových pásů karet

  • z menu
    • Soubor> Nastavení>  Uživatelská> Panely nástrojů> Civil AccuDraw
    • File> Settings> User> Tool Boxes> Civil AccuDraw
  • Zapne/vypne Civil AccuDraw

  • Klik Otevře okno s nastavením Civil AccuDraw, při podržení otevře nabídku s nastavením CivilAccuDraw.



Civil AccuDraw je ZAPNUTÝ                        Civil AccuDraw je VYPNUTÝ

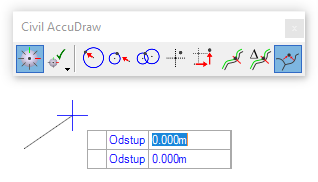

Referenční geometrie

Pokud zadáváte odstup a staničení, je nutné zadat, na jaké referenční geometrii jsou tyto parametry nastaveny. Pro výběr referenční geometrie lze použít pokusný bod, klávesu O nebo lze nechat puštěný dialog Civil AccuDraw. Pokusný bod nebo klávesa O nefungují vždy, záleží to konkrétním příkazu. Obecně lze doporučit dialog Civil AccuDraw, kde lze nitkovým křížkem vybrat referenční geometrii kdykoliv.

Dialog Civil AccuDraw lze zapnout v nastavení Civil AccuDraw nebo na panelu klávesových zkratek Civil AccuDraw. Na obr. lze vidět tlačítko v pozici zapnutého dialogu.



Typy hodnot Civil AccuDraw

X

Absolutní souřadnice X

Y

Absolutní souřadnice Y

dX

Rozdíl ve směru X od posledního bodu

dY

Rozdíl ve směru Y od posledního bodu

Staničení
Station

Vzdálenost měřená podél primárního prvku. Pro definici primárního prvku použijte povel Origin nebo v dialogu AccuDraw nitkový kříž

Odsazení
Offset

Vzdálenost měřená kolmo od primárního prvku. Pro definici primárního prvku použijte povel Origin nebo v dialogu AccuDraw nitkový kříž

Vzdálenost
Distance

Vodorovná vzdálenost.

Směr
Direction

Směr (úhel) určený Záměrným úhlem/Bearing.  Zadání je dostupné, pouze pokud JE kompas nastavený na sever.

Úhel
Angle

Úhel (směr) měřený ve směru hodinových ručiček od kladného směru osy X (červená značka kompasu). Zadání je dostupné, pouze pokud kompas NENÍ nastavený na sever (směr Y NENÍ zamknutý na sever).

Režimy Civil AccuDraw

Nabídka se liší podle typu pohledu

2D

3D

Profil

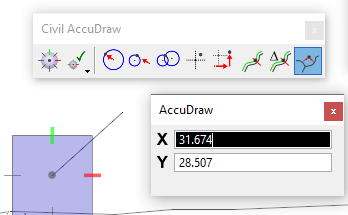

XY

 X - Y

Pravoúhlé souřadnice.

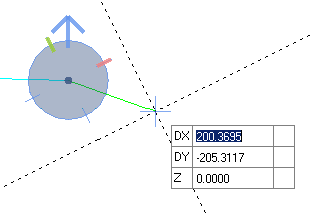

DX DY

dX - dY

Rozdíl pravoúhlých souřadnic od posledního bodu.
Staničení-Odstup Station-Offset

 Station - Offset

Staničení a odsazeni od referenčního prvku

Postup určeni referenčního prvku:

  1. Aktivuj Civil AccuDraw.
  2. Nastav režim na Station - Offset.
  3. Nastavte vstup na Station nebo Offset.
  4. Aktivuj povel Origin  (klávesa "O").
    Na výzvu vyberte referenční prvek nebo Reset pro zrušení povelu.
  5. Režim Civil AccuDraw  se vrátí do Station - Offset.

Referenční prvok bude aktívní až do výběru jiného prvku.
Rozdíl staničení-Odstup Delta Station – Offset

 Delta Station - Offset

Rozdíl staničení od posledního staničení a odsazeni od základního prvku.

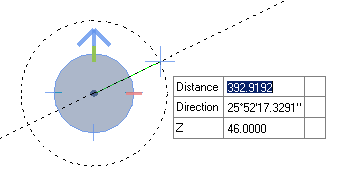

Vzdálenost-Směr Distance-Direction / Single Origin

Distance - Direction / Common Origin

Vzdálenost a směr od jednoho bodu. Klávesou O lze měnit bod
Vzdálenost-Směr Distance – Direction / Different Origin

 Two origins

Distance - Direction / Different Origin

Vzdálenost od první bodu a směr od druhého bodu.

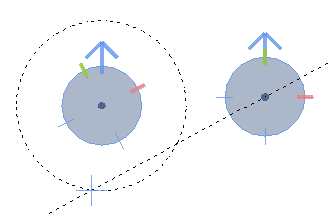

Vzdálenost-Vzdálenost Dist-Dist / Different Origin

Distance - Distance / Different Origin

Dvě vzdálenosti ze dvou bodů.

Postup:

  1. Vyberte povel (např. )
  2. Klávesou O nebo z dialogu zadejte oba referenční body

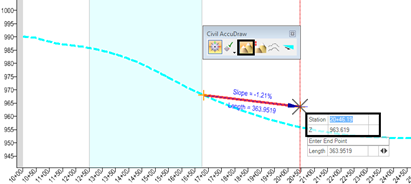

Z

Z

Staničení od posledního zadaného bodu v profile a absolutní výška.

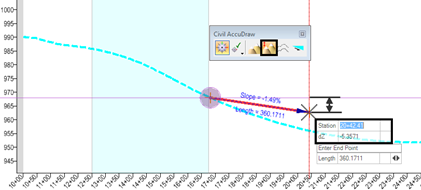

DZ

DZ

Staničení a výškový rozdíl od posledního zadaného bodu v  profile.

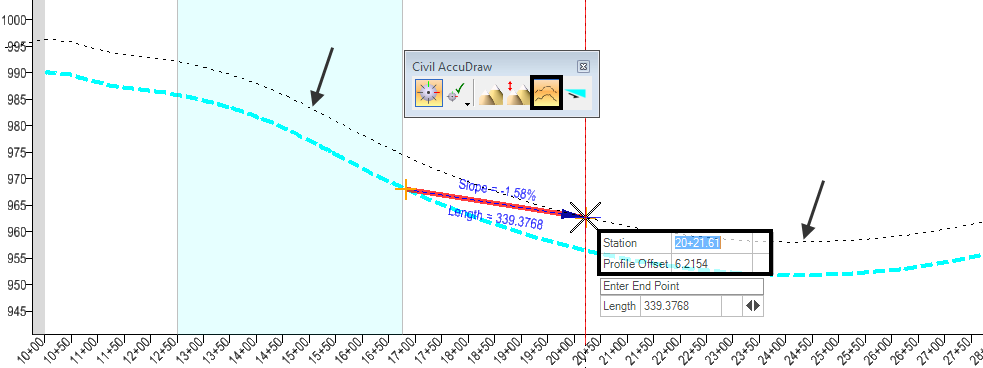

Staničení a Odstup od prvku Station and Profile Offset

 Station - Profile Offset

Staničení a odsazení od vybraného prvku

Postup určeni referenčního prvku v profile:

  1. Aktivuj Civil AccuDraw.
  2. Nastav režim na Station - Profile Offset.
  3. Nastavte vstup na Station nebo Profile Offset.
  4. Klávesou O nebo z dialogu zadejte referenční prvek v profilu

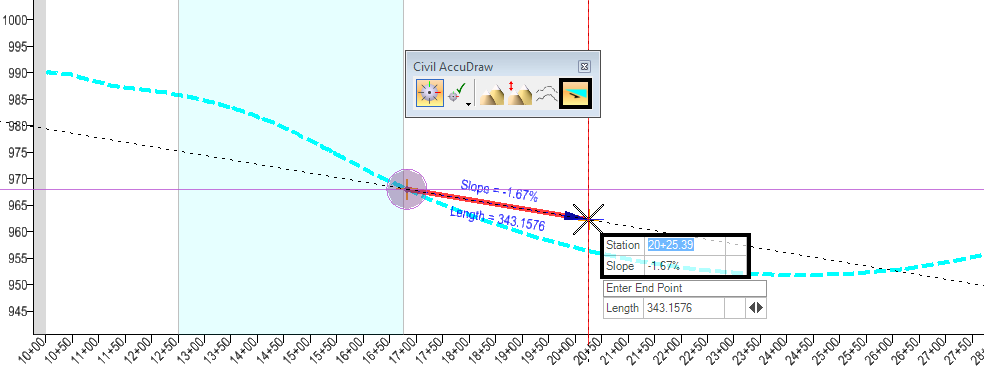

Staničení a Sklon Station and Slope

 Station - Slope

Staničení a Sklon od posledního zadaného bodu v profilu.

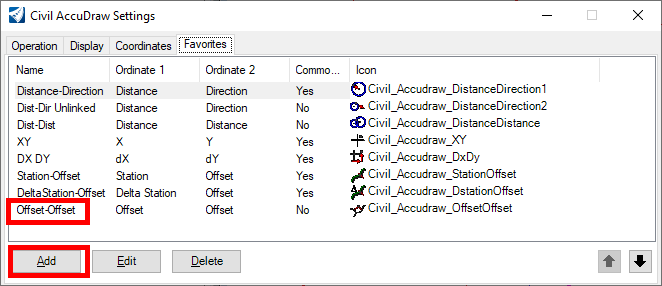

Ve verzi 10.09 zmizel režim Offset-Offset, který zde byl v některé z předchozích verzí.

Lze jej přidat v nastavení AccuDraw.


CivilAccuDraw a vazby

Při použití Civil AccuDraw si prvek zadání pamatuje jako pravidla a lze je měnit v dialogu Vlastnosti nebo pomocí dynamických pravidel






Naposledy upraveno: 01.06.2024
