Pro editaci šablon je k dispozici funkce

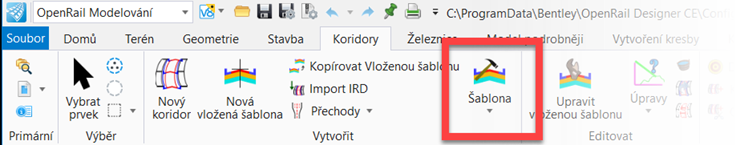

OpenRail Modelování > Koridory > Vytvořit > Šablona

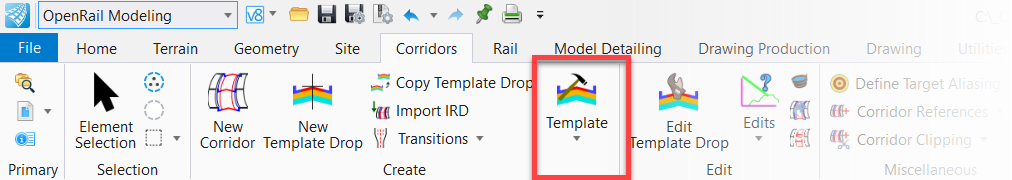

OpenRail Modeloing > Corridors > Create> Template

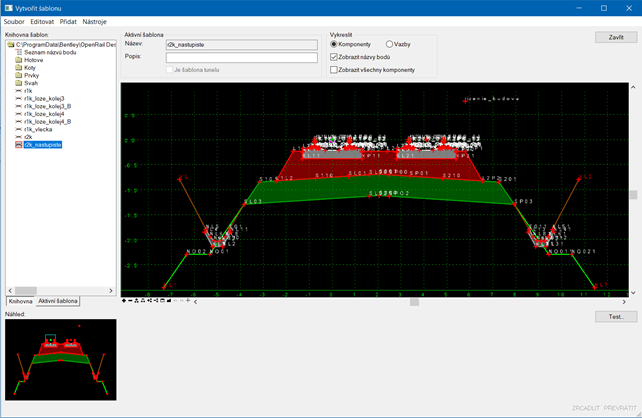

Aplikace otevře standardní knihovnu šablon podle nastavení standardů.


Příklad:


Uživatel si může otevřít příkazem Soubor > Otevřít svojí vlastní knihovnu z disku, nebo vytvořit novou knihovnu příkazem Soubor > Nový > Knihovna šablon…


Šablony


Šablony lze použít:

  • Pro modelování koridoru, jako jeho základní prvek (Vložená šablona Template Drop)
  • Pro modelování podél libovolné linie (Liniová šablona Linear Template)
  • Pro modelování vrstevnaté plochy (Šablona povrchu Surface Template)


Šablony se skládají z bodů, které vytváří komponenty (řetězové čáry).


Počátek šablony má lokální souřadnici 0,0. Je to Hlavní definiční bod šablony. Tento bod je neměnný a k němu je vztažena veškerá kresba v šabloně. Za tento bod je šablona vkládána při modelování do koridoru podél trasy nebo podél prvku. V bodě 0,0 nemusí být žádný bod ani komponenta

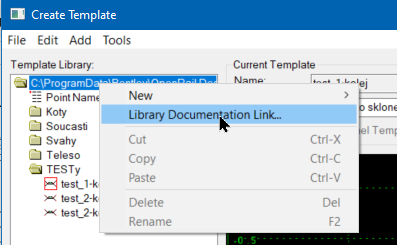

K šabloně můžou být připojené popisné informace dostupné přes kontextové menu na kořenu šablony: Library Documentation Link...




Naposledy upraveno: 01.06.2024
