Po vytvoření trojúhelníkové sítě z podkladových dat se mohou na okrajích terénu vyskytovat některé trojúhelníky navíc i v místech, kde již není zaměření. Je to většinou v konkávních částech terénu (uvnitř v místech, kde okraj terénu připomíná tvar písmene U). Program tato místa logicky odhalit nemůže, proto pro odstranění takových "chybných" trojúhelníků nabízí výběr metody výpočtu hranice - obvodu terénu.

Pokud má prvek ve svých zdrojových datech načtenou vnější hranici (hrana typu Hranice nebo Hranice promítaná), je platná tato hranice, bez ohledu na nastavenou metodu – automaticky je vybrána metoda Podle obrysu From Boundary a výběr metody je neaktivní.

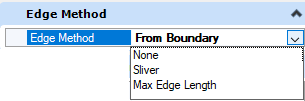

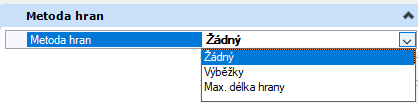

V případě, že taková fyzická hranice není nastavena, lze volit Metodu hran Edge Method.

Toto nastavení lze kdykoliv změnit i dodatečně ve vlastnostech terénu.

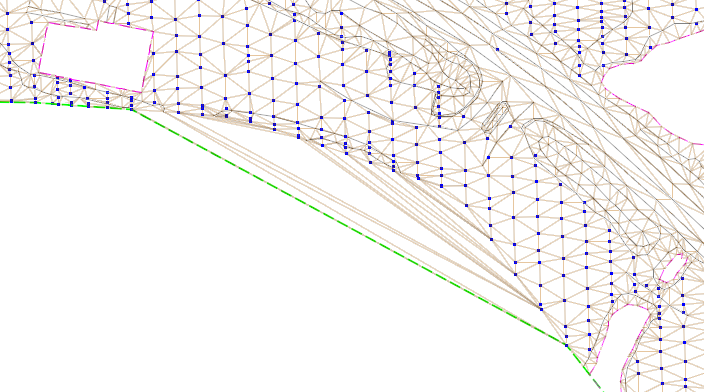

Žádný None

Terén nepoužívá žádnou metodu pro přepočet. Nejsou odstraněny žádné okrajové trojúhelníky

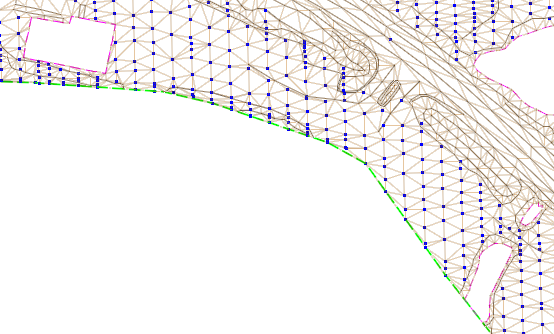

Výběžky Sliver

Dlouhé, úzké trojúhelníky jsou odstraněny. Parametry výpočtu si řídí sám program, uživatel nezadává žádné hodnoty.


Max. délka hrany Max Edge Length

Okrajové trojúhelníky, jejichž jedna strana je delší než zadaná hodnota, jsou smazány. Nastavení se týká pouze trojúhelníků na okraji, ne trojúhelníků uvnitř modelu. Uživatel zadává délku strany trojúhelníku v hlavních jednotkách výkresu.

Hodnotu je potřeba nastavit citlivě, vzhledem k měřeným vzdálenostem v terénu.

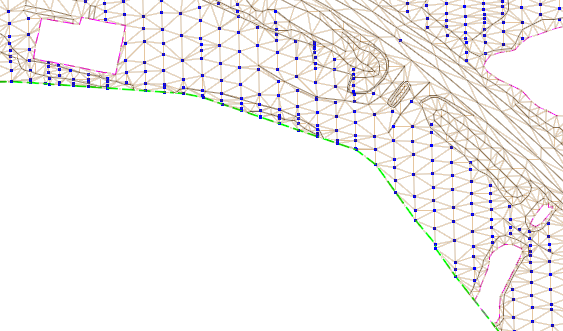

Na obrázku nastavena hodnota 20m

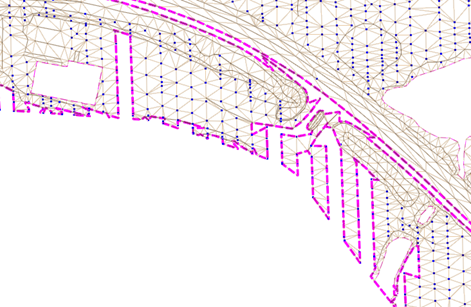

Pokud je maximální hodnota příliš malá, může nastat extrémní „vykousnutí“ terénu.

Příklad: Nastavená hodnota 1m.
