Popis je obyčejný text a pomocné čáry generované pomocí textových oblíbených do okna řezu. Tento text i kresbu lze mazat a upravovat i běžnými editačními nástroji MicroStationu.


Pokud ale popis potřebujete odstranit hromadně v jednom nebo více řezech, v některém z modelů kresba drawing zvolte příkaz

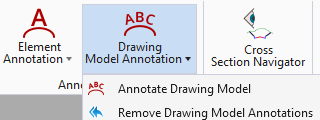

Vytvoření kresby> Popis modelu Kresba> Odstranit popisy modelu kresba

Drawing Production> Drawing Model Annotation> Annotate Drawing Model

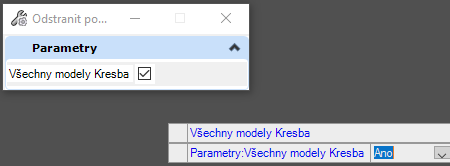

  1. Vyberte, zda chcete popisy odstranit jen z aktuálního modelu nebo ze všech modelů Kresba v odpovídající vybrané sadě

  1. Potvrdíte kliknutím do výkresu


V okně zůstane kresba řezu a je odstraněn veškerý popis.

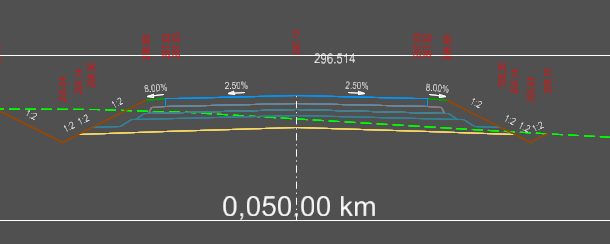

Před použitím příkazu

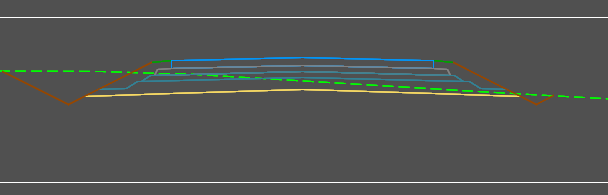

Po použití příkazu


Poznámka: Ručně přidaný text tento příkaz nevidí, proto jej ani neodstraní. Pracuje jen s textem vytvořeným  příkazem Popsat model Kresba.
