Zde najdete postup, jak zvednout hromadně libovolné prvky na terén. K čemu jej lze použít?

    • Lze tak zvednout např. hrany ze 2D výkresu do správné výšky dle zaměření. Pokud takové hrany přidáte do terénu, zpřesníte jej.
    • Můžete nastavit inženýrské sítě do normové hloubky pod terén
    • Můžete si připravit hranici terénu pro oříznutí (pokud nevyužijete promítanou hranici)
    • dostanete linii která kopíruje terén a na ní mohou být např. bodové prvky nebo 3D buňky (alej stromů, lampy VO,...)
ZVEDNUTÍ HRAN
  1. Založte výkres hrany3D.dgn  -  2D zakládací !!!!! - jen ve 2D lze prvky vybrat HROMADNĚ pro zvednutí.
  2. Připojte do něj referenční 2D výkres se zaměřením – spojte jej do aktivního
  3. Připojte referenčně terén, na který budete zvedat, a nastavte jej jako aktivní (je vytvořen 3D model)
  4. Vyberte ve 2D modelu prvky, které chcete zvedat
  5. Zvolte příkaz
    Geometrie> Výškové> Profil z povrchu

Geometry> Vertical> Profile From Surface

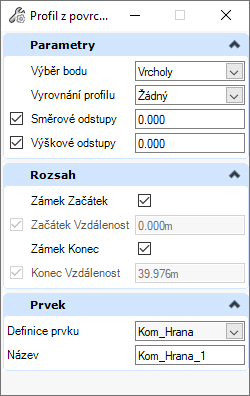

Nastavení volte dle potřeby

Výběr bodu:
- Vrcholy Vertices (hrany se budu promítat jen v lomových bodech - budou sloužit pro zpřesnění terénu)

- Všechny All (hrany budou přesně kopírovat stávající trojúhelníky - dobré např. pro obvod terénu, výřez terénu, IS, ...)

- Směrové odstupy Horizontal Offset = 0

- Výškové odstupy Vertical Offset volte dle potřeby (0 pro zaměřené hrany, hranice,..., -hodnota pro IS s definovanou normovou hloubkou)

  1. Potvrďte klikáním do výkresu volby nastavení a nakonec zvednutí vybraných prvků

POZNÁMKA

- po zvednutí jsou hrany stále vázané relativně výškově k terénu
       (Zkuste s některou hranou ve 2D modelu pohnout a sledujte co se děje ve 3D)

- je otázka, zda tyto přidávat do modelu jako hrany nebo je raději rozbít na neinteligentní čáry dgn (viz další krok

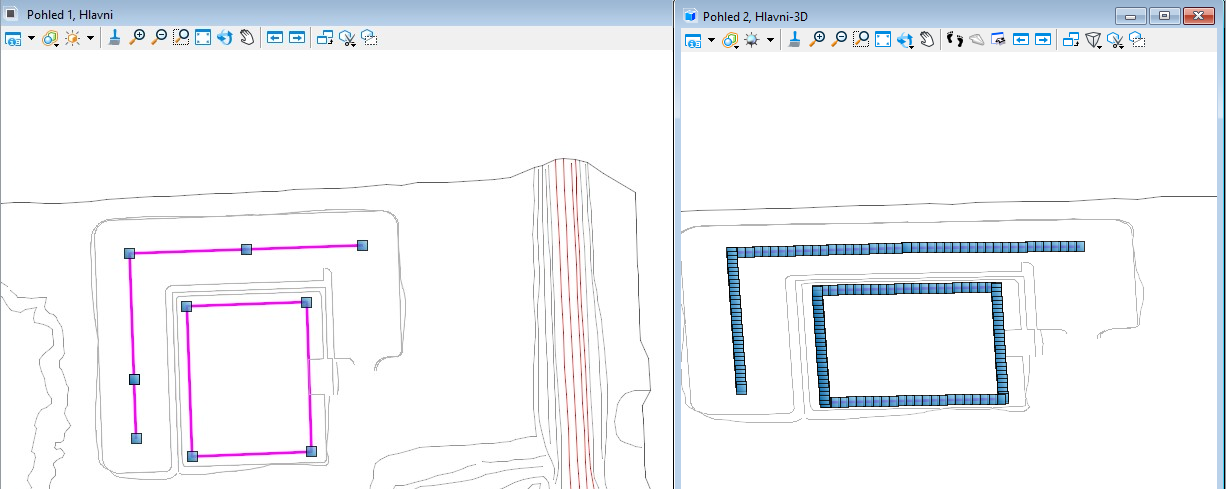

Poznámka: Vytvořené 3D hrany mají lomové body nejen v původních vrcholech 2D čáry, hustota bodů je dána navíc intervalem dělení nastaveným pro každou hranu. Tento interval lze upravit v dialogu vlastnosti. Doporučuji to udělat ještě před převodem do „neinteligentních hran“


Změňte interval bodů na hraně

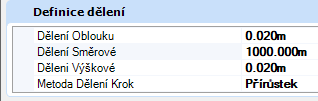

  1. Vyberte všechny 3D hrany a v dialogu vlastnosti nastavte interval dělení Směrově na 1000. Tím zůstanou na hraně pouze vrcholy dle původní 2D čáry.




NEINTELIGENTNÍ HRANY

(Nyní máme 3D hrany, ale jsou stále s vazbou na jiný terén) -- > Jak z nich dostat "neinteligentní" hrany?

  1. 3D hrany zkopírujte příkazem MicroStationu. Vzniknou zde duplicitně hrany 3D (svázané příkazem Profil z povrchu s hranami 2D) a zkopirované (bez vazeb)
  2. Ve 2D modelu hrany (prvky ORD) odstraňte. Odstraní se tak automaticky i hrany ve 3D svázané se 2D

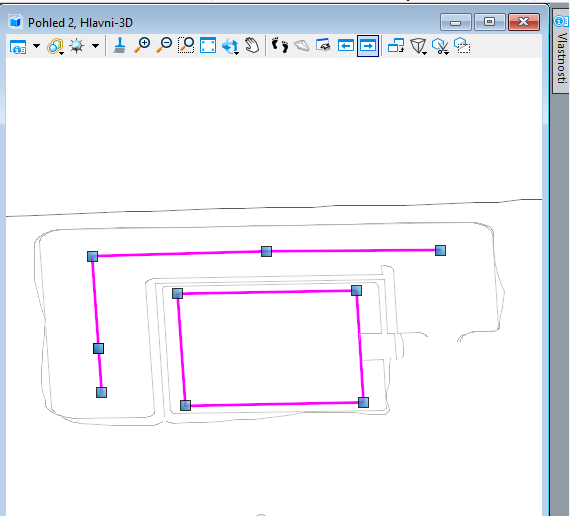

  3. Ve 3D modelu zůstaly pouze "neinteligentní" 3D hrany


VYTVOŘENÍ TERÉNU

  1. Otevřete soubor s terénem
  2. Do 3D modelu připojte referenčně výkres hrany3D.dgn
  3. Grafickým filtrem nebo přidáním prvků přidejte tyto hrany ze 3D do modelu




Naposledy upraveno: 01.06.2024
