Základní typy prvků modelu ORD

V ORD se můžete setkat s několika základními typy prvků (lze vidět v Průzkumníku i ve Vlastnostech)

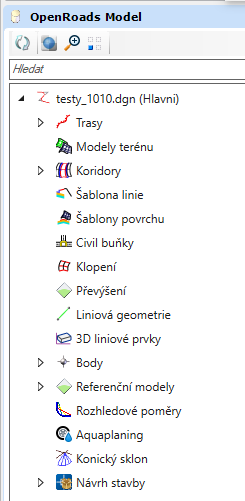

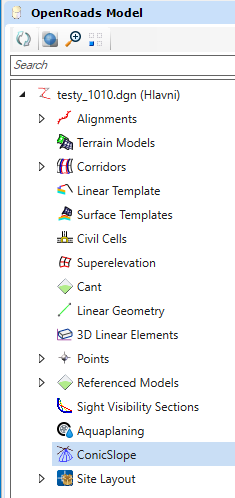

Model OpenRoads


  • Trasy Alignments

Prvek s přiřazeným FD typu Trasa Alignment. MÁ směrové a výškové řešení. Prvky jsou seskupeny podle názvu FD.

Jedná se většinou o geometrickou trasu, u které uživatel pracuje se staničením a výškovým řešením. Většinou se skládá z více prvků, oblouků, přímých,...

Popis práce s trasou najdete v kapitole Geometrie.


  • Modely terénu Terrain Models

Prvek typu Terén obsahující zdrojová a spočítaná data. Je mu přiřazená Definice prvku Terén. Prvky jsou seskupeny podle názvu FD.

Jedná se o prvek vytvořený ze vstupních dat, reprezentující nějaký stávající nebo nově modelovaný povrch. K takovému povrchu lze hledat cíl při svahování, lze zjišťovat výšku v libovolném bodě,...

Popis práce s terénem najdete v kapitole Terén.


  • Koridory Corridors

Prvek typu Koridor. Je mu přiřazená Definice prvku Koridor. Prvky jsou seskupeny podle názvu FD.

Koridor je prvek definovaný osou a šablonami, které podél osy tvoří nové hrany a sítě.

Popis práce s koridorem najdete v kapitole Koridor.


  • Šablona linie Linear Template

Prvek typu Šablona linie. Typově odpovídá Koridoru a má i stejné vlastnosti.

Šablona linie je prvek definovaný hranou ve 3D a šablonou, která podél hrany tvoří nové hrany a sítě. Lze jej také editovat jako koridor.


  • Šablony povrchu Surface Templates

Prvek typu Šablona povrchu. Šablona povrchu je prvek definovaný trojúhelníkovou sítí terénu ve 3D a šablonou, která přesně kopíruje plochu trojúhelníků a vytváří šablonou definované konstrukční vrstvy. Šablona, kterou chcete používat pro šablonu povrchu, by měla být tvarově jednoduchá - na šířku pouze jeden segment, s libovolným počtem komponent pod sebou.


  • Civil buňky Civil Cells


  • Klopení Superelevation

Prvek, který slouží pro definici příčných sklonů podél trasy. Obsahuje pruhy klopení s nastavenými hodnotami příčných sklonů v zadaných staničeních. Definice může existovat samostatně. Aplikuje se až připojením ke konkrétnímu koridoru.

Popis práce s klopením najdete v kapitole Silnice - Klopení.

  • Převýšení Cant


  • Liniová geometrie Linear Geometry

Prvek s přiřazeným FD typu Linie Linear. MÁ směrové a výškové řešení. Prvky jsou seskupeny podle názvu FD.


  • 3D liniové prvky 3D Linear Elements

Prvek vniklý ve 3D prostoru (modelováním, přiřazením FD. NEMÁ směrové a výškové řešení. Prvky jsou seskupeny podle názvu FD.


  • Body
  • Rozhledové poměry
  • Aquaplaning
  • Konický sklon
  • Návrh stavby

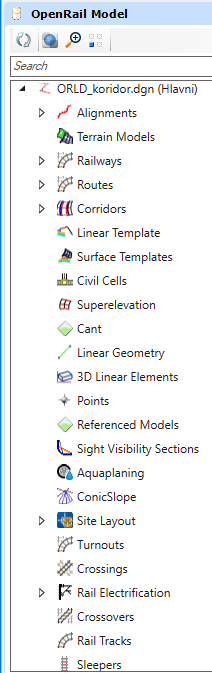

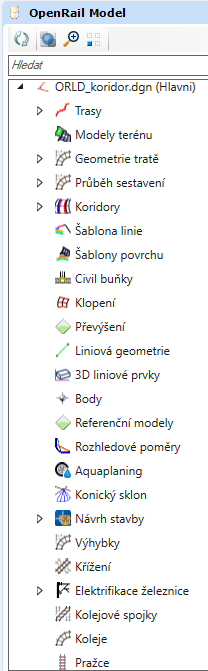

Model OpenRail


Model Kanalizace a sítě Drainage and Utilities




Model Zaměření Survey
