Terén Složený Complex Terrain


OpenRoads Modelování> záložka Terén> skupina Vytvořit> Vytvořit model terénu složený

OpenRoads Modeling> Terrain>  Create> Create Complex Terrain Model


Složený terén je terén složený z více jiných terénů. Vytváříte tím nový terén, který mění obsah a tvar dle připojených terénů. Pokud je ve výkresu nějaký složený model, jeho podmodely nelze odstranit z výkresu. To lze až po smazání složeného modelu, ve kterém se model nachází.


Při připojení více modelů program postupuje seshora a zpracovává modely postupně. Vždy k výsledku zpracování připojí další v pořadí dle nastaveného režimu. Proto je někdy pořadí důležité.


Modely, ze kterých se složený model skládá, lze do modelu Připojit nebi Spojit

Připojení Append

Program trianguluje kombinaci dat z obou modelů. Žádná data nejsou vynechána. Je jedno, zda se data překrývají nebo dotýkají


Spojení Merging

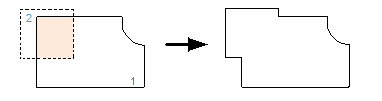

Program trianguluje data z obou modelů v plochách, kde se modely nepřekrývají. Modely se musí minimálně dotýkat v jenom bodě. V plochách, kde se modely překrývají, jsou odstraněna data z primárního modelu a jsou zachována data ze spojovaného modelu. Proto je zde důležité pořadí terénů. Na obrázku je 1 primární model a 2 připojovaný. V místě překryvu po spojení zůstanou data z modelu 2.



Ukázka složeného modelu při Spojení a výsledný model při posunu jednoho z nich.
