Stavební prvky komunikací a liniových staveb se běžně dle zvyklostí zobrazují ve třech různých pohledech: půdorysně v situaci, v podélném řezu (profilu) a v příčných řezech. Často jsou v těchto třech pohledech zobrazovány rozdílně. Různé typy prvků (čáry, body, povrchy) se v různých pohledech zobrazují odlišně.

  • Čára v řezu je bod
  • Řez terénu nebo sítě v řezu nebo profilu je čára
  • Čára v situaci může být zobrazena s jinou symbolikou (např. tloušťkou čáry) v profilu
  • Niveleta prvku promítaná do profilu jiného prvku může být zobrazována s jinou symbolikou, než v jeho vlastním podélném profilu


Kromě toho se odvětví posouvá z výkresové podoby ve 2D zobrazení do 3D BIM modelu jako primární reprezentaci objektu – toto je čtvrtý pohled a další způsob, jak znázornit objekt. Povaha  liniových staveb činí symbolizaci a popis objektů poměrně složitou.


Bentley tuto datovou strukturu řeší pomocí vlastnosti nazvané Symbolika prvku Feature Symbology

Symbolika prvku je Bentley Civil datová struktura, která definuje složitost této multimodální reprezentace podle toho, jak objekt vypadá a podle prostoru, který vyplňuje.

Symbolika prvku Feature Symbology

  • Nastavení je relativně jednoduché, protože jde v podstatě o seznam dvojice Pohled/Nastavení zobrazení.
  • Definice nastavení je strukturována podle typu - čáry, profilu, bodu, povrchu, a dalších.
  • Může volat Šablony prvků Element Templates a definovat, jak bude prvek vypadat pro jejich prezentaci v situaci, profilu, 3D atd.
  • Může volat Skupinu popisů Annotation Group (přednastavených popisů) pro automatické popisy.

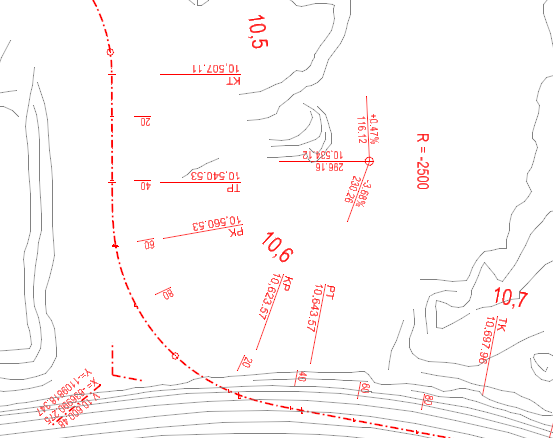

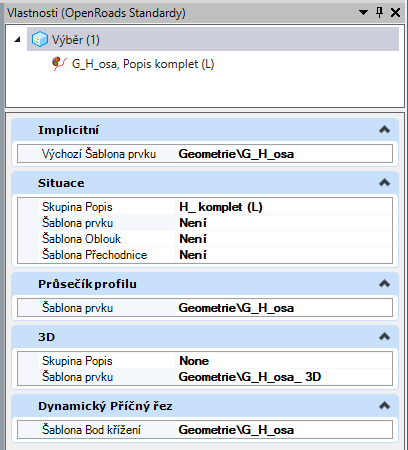

Obrázek ukazuje symboliku pro Trasu geometrie.





Naposledy upraveno: 01.06.2024
