DGN (2D i 3D) může obsahovat 2D i 3D modely

    • Výkres Design         …2D nebo 3D
    • Kresba Drawing         ...pouze 2D
    • Arch Sheet                 …2D nebo 3D

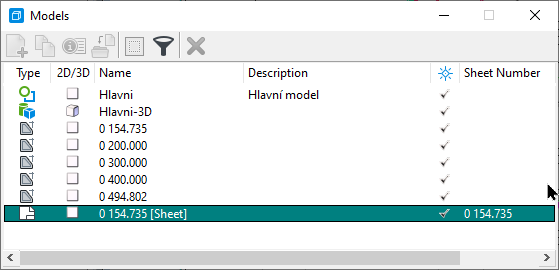

Přehled modelů:


model

Symbol

Nastavenie modelu

Typický obsah modelu

Design

Výkres

  • 2D alebo 3D grafika
  • v skutočnej veľkosti.
  • Typicky čierne pozadie.
  • Návrh vlastného diela.
  • Referencie ostatných súborov.

Drawing

Kresba

  • 2D grafika
  • v skutočnej veľkosti.
  • Typicky sivé pozadie
  • Popisy, doladenie kresby rezov, situácie a pod.
  • Pripojená referencia Design modelu.

Sheet

Arch

  • 2D grafika.
  • Rozmery podľa formátu tlače (A3,A1,...)
  • Typicky biele pozadie.
  • Finalizácia výstupu na papier
  • Popis v razítkach a pod.
  • Referenčne pripojený Design a lebo Drawing
