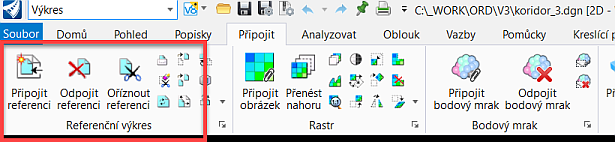

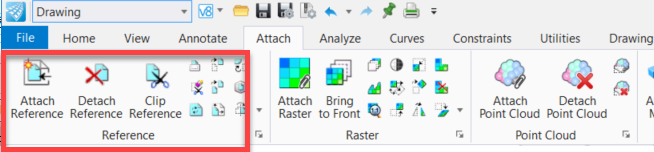

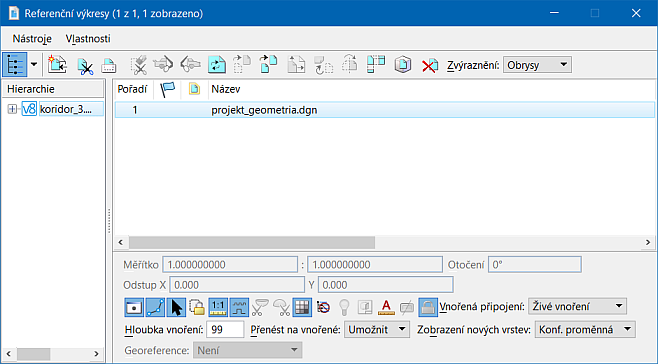

Pre pripojenie vektorovej referencie (napr. formát DGN, DWG a pod) použijeme povel Připojit referenci Attach Reference  :

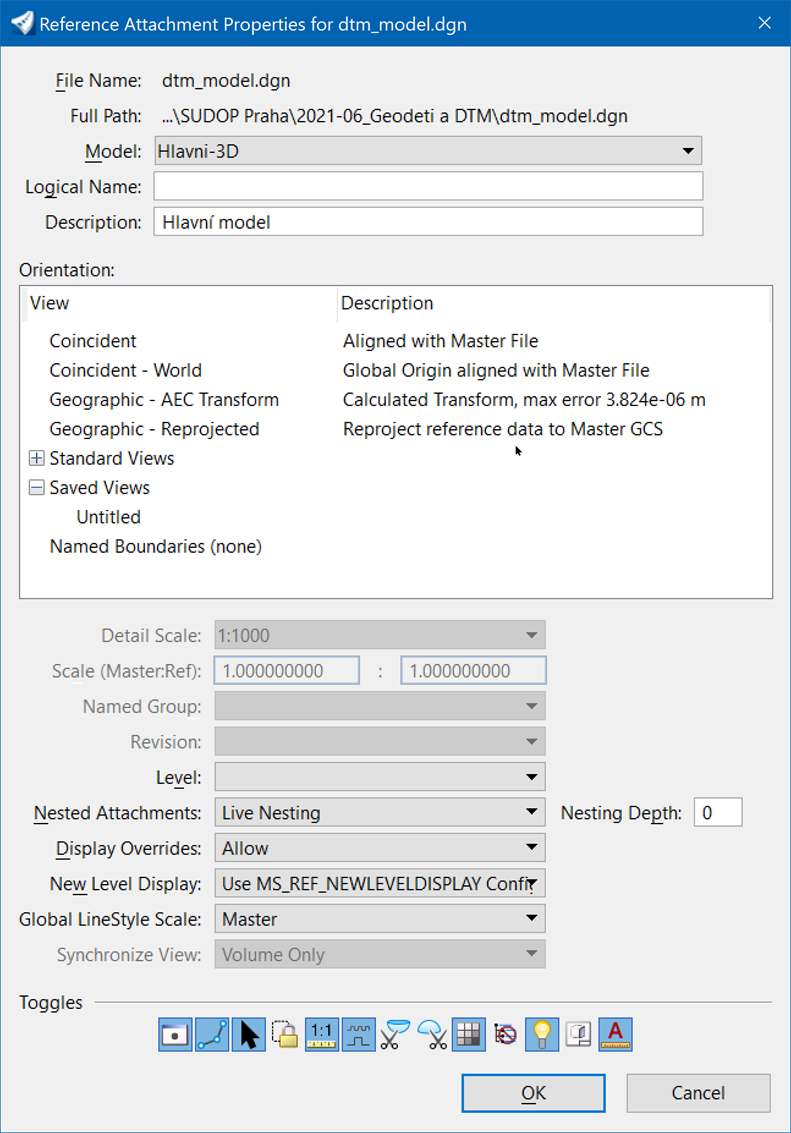

Po výbere pripájaného súboru sa v zobrazenom dialógu Reference Attachment Properties nastavia parametre pripojenia:


Hlavné nastavenia pripojenia vektorového referenčného výkresu:

  • Model – výber modelu pripájaného výkresu
  • Orientation – pripojenie cez súradnice vs. definovaný pohľad, uložené hranice
  • Level – prepojenie rerenčnéh oprepojenia s vrstvou
  • Nested Attachments – Zap/Vyp vnorené pripojenia – možnosť definovať 0 – 99 vnorení. Režimy vnorenia:
    •  No Nesting
    •  Live Nesting (Nesting Depth)
    •  Copy Attachment

Hlavné nastavenie režimu práce s referenciou:


  • Display          - Zap/Vyp zobrazenia grafiky pripojenej referencie
  • Snap         - Zap/Vyp uchytávania na grafiku referencie
  • Locate          - Zap/Vyp identifikovanie prvkov z grafiky referencie


Referencie a vrstvy

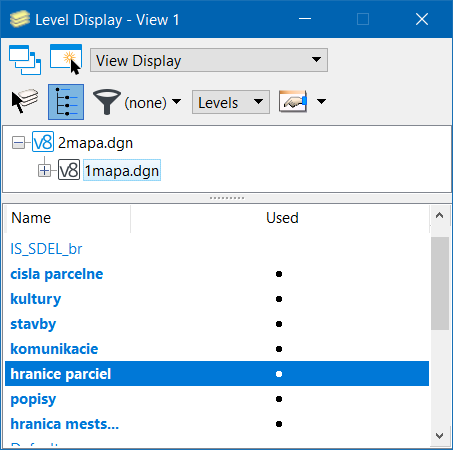

Každej referencii a v každom pohľade je možné nastaviť vlastnú kombináciu zobrazenia vrstiev.
