Navigace na mapě závislostí
Ve výchozím nastavení je dokument vybraný v seznamu dokumentů kořenovým blokem v mapě závislostí. Kořenový blok je blok, na který se mapa zaměřuje. Všechny ostatní bloky se od kořenového bloku odvíjejí. Obrys kořenového bloku se zobrazuje tučně, aby se odlišil od ostatních bloků.
V případě potřeby můžete dočasně změnit perspektivu mapy nastavením jiného bloku jako kořene. Můžete také změnit orientaci tak, aby se kořenový blok zobrazil v levé, pravé, horní nebo dolní části mapy. Ve výchozím nastavení je orientace nastavena na hodnotu Zobrazit kořen nahoře.
Po výběru bloku se barva obrysu vybraného bloku změní na červenou, barva jeho vnitřních odkazů na modrou a barva jeho vnějších odkazů na zelenou.
Například když vybraný blok představuje hlavní dokument DGN:
- barva obrysu vybraného bloku se změní na červenou.
- barva obrysů bloků, které představují odkazy na hlavní dokument, se změní na modrou.
- barva odkazů, které směřují z referenčních bloků do hlavního bloku, se také změní na modrou.

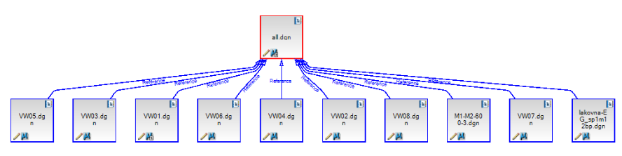

V tomto příkladu je v mapě vybrán blok představující hlavní dokument.
Pokud vybraný blok představuje referenční dokument, pak:
- barva obrysu vybraného bloku se změní na červenou.
- barva obrysu bloku, který představuje hlavní dokument, se nyní změní na zelenou.
- barva odkazu směřujícího z referenčního bloku do hlavního bloku se také změní na zelenou.

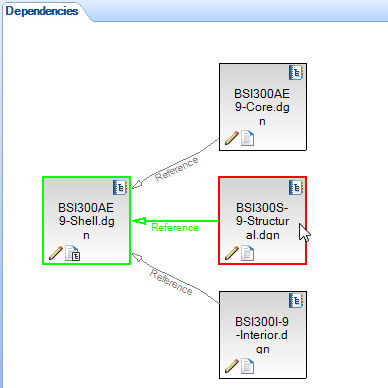

V tomto příkladu je v mapě vybrán blok představující referenční dokument.
