1. Vyberte jednu z následujících možností

Příkaz: TBINSER

Nabídka: Vložení: ProjectWise > Nadpis bloku > Vložit

Stužka: Karta ProjectWise > Panel titulních bloků > Vložit

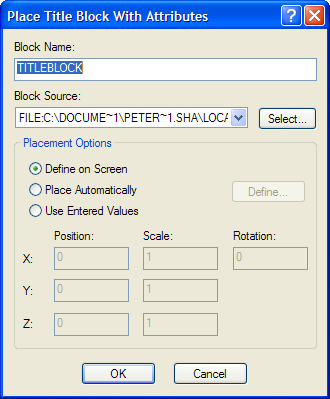

Otevře se dialogové okno Umístit blok s názvem a atributy.


A screenshot of a computer??AI-generated content may be incorrect.

  1. Vedle pole Zdroj bloku klikněte na tlačítko Vybrat

Otevře se dialogové okno Otevřít dokument.

  1. Vyberte dokument DWG, který obsahuje blok titulků / blok atributů, který chcete umístit, a klikněte na tlačítko Otevřít

Dokument je připojen k dialogovému oknu Umístit blok titulků s atributy a jsou povoleny možnosti umístění. V poli Název bloku se zobrazí název připojeného dokumentu.

  1. V poli Název bloku nahraďte název dokumentu názvem bloku atributů (bloku názvů), který chcete umístit a který je uložen ve vybraném dokumentu
  2. Proveďte jednu z následujících akcí
    • Chcete-li blok atributů umístit ručně, vyberte možnost Definovat na obrazovce a klikněte na tlačítko OK. Blok atributů se připojí ke kurzoru. Vyberte bod na obrazovce, kam chcete blok atributů umístit.
    • Chcete-li definovat souřadnice místa, kam bude blok atributů umístěn, vyberte možnost Použít zadané hodnoty, definujte hodnoty pro polohu, měřítko a natočení a klikněte na tlačítko OK.
    • Chcete-li umístit blok atributů pomocí informací v jednom z připojených odkazů, vyberte možnost Umístit automaticky. Všimněte si, že aktivní DWG již musí mít připojené reference. Po výběru možnosti Umístit automaticky se otevře dialogové okno Nastavení automatického umístění. Nakonfigurujte nastavení podle potřeby a klepněte na tlačítko OK, poté klepněte na tlačítko OK v dialogovém okně Umístit blok názvu s atributy.

Při umístění bloku atributů se hodnoty atributů automaticky aktualizují podle aktuálních hodnot z databáze ProjectWise.
