Složenina anglických slov Accuracy Draw - přesné kreslení je nástroj, který slouží k přesnému zadávání bodů ve výkresu.

V OR aplikacích existují vedle sebe dva moduly AccuDraw

    • AccuDraw MicroStation  (X,Y,délka, směr)
    • AccuDraw Civil (+ staničení a odstup od prvku a terénu)

MicroStation AccuDraw a Civil AccuDraw se nedoporučuje používat současně. Funkcionalita MicroStation AccuDraw je z velké části obsažená v Civil AccuDraw.

MicroStation AccuDraw

Soubor> Nastavení> Uživatelská> Nastavení AccuDraw

File> Settings> User> AccuDraw Settings

AccuDraw je nástroj pro rychlé a přesné zadávání bodů ve 2D i 3D. Pro jeho ovládání je připraveno množství klávesových zkratek usnadňující jeho používání.

Základní nastavení AccuDraw najdete v Soubor> Nastavení> Uživatelská> Nastavení AccuDraw.

AccuDraw lze kdykoliv aktivovat klávesou F11 (příkaz AccuDraw dialog). Při aktivním AccuDraw je při zadávání bodu zobrazen tzv. kompas a v plovoucím dialogu zobrazeny souřadnice XY nebo délka a úhel. Dialog pro zadávání souřadnic lze ukotvit také mimo grafické okno.


Klávesou M lze přepínat režim ortogonální (XY souřadnice) a režim polární (délka a úhel)




Klávesové zkratky

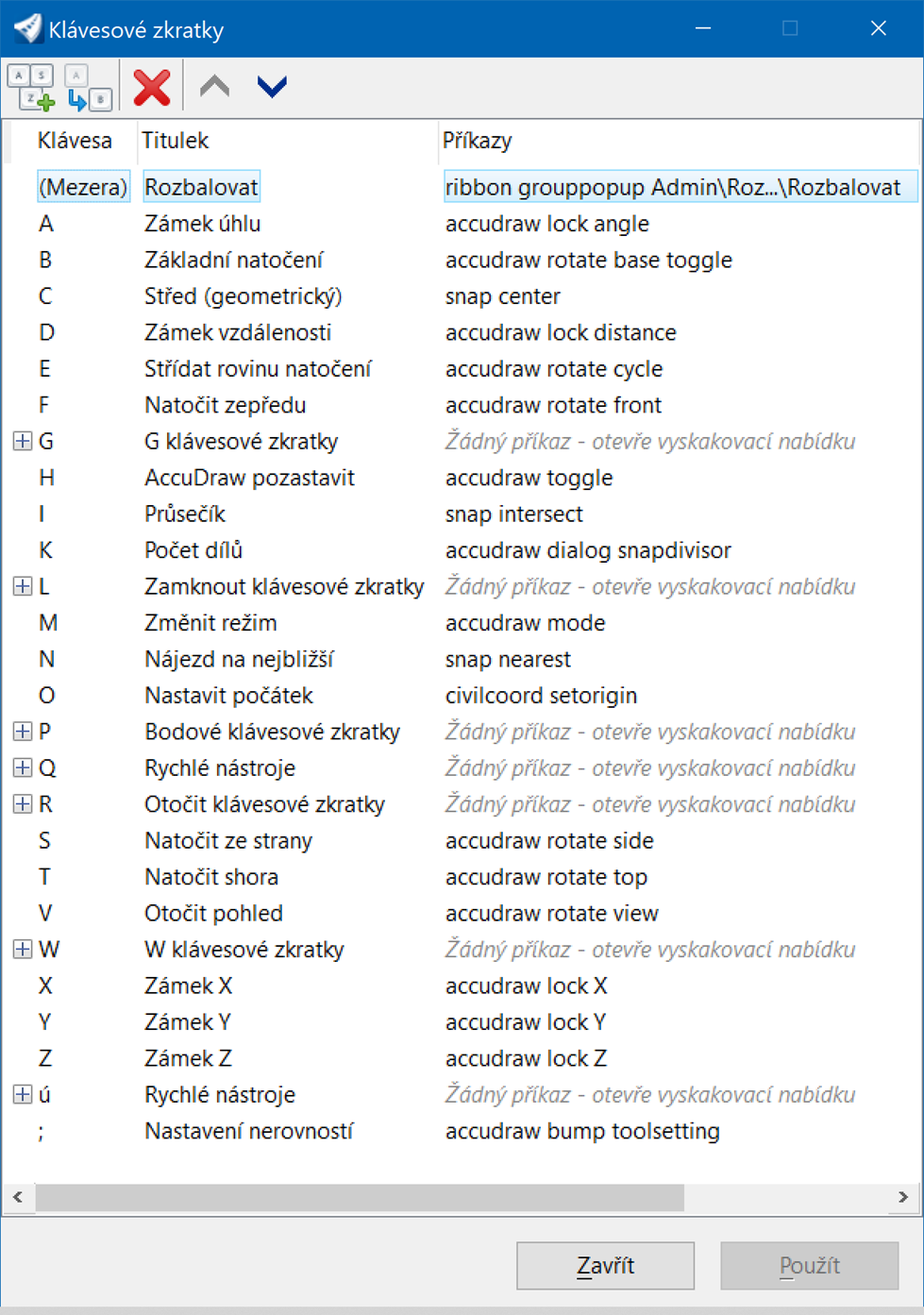

V čistém MicroStationu je aktivace AccuDraw nastavena na klávesu F11. U ORD je na F11 nastaveno volání příkazu pro analýzu bodu terénu (vba run AnalyzeTerrainModelPoint). Pokud byste chtěli tuto odlišnost vrátit do stavu v MicroStationu, lze to udělat úpravou klávesových zkratek v Soubor File> Nastavení Settings> Uživatelská User> Funkční klávesy Function Key nebo v nastavení AccuDraw v záložce Zobrazení Display, příkaz Klávesové zkratky Shortcut Key-ins. Zde vyhledejte funkční klávesu F11 a nastavte příkaz Accudraw Dialog


Najčastěji využívané klávesové zkratky:

Enter

Lock


N

Nearest snap


M

Mode: Rectangular/Polar


I

Intersection snap


T

Top


C

Center snap


XY

X, Y





DA

Distance, Angle


S

Side


RQ

Rotate Quick


F

Front


RE

Rotate Element





?

Help

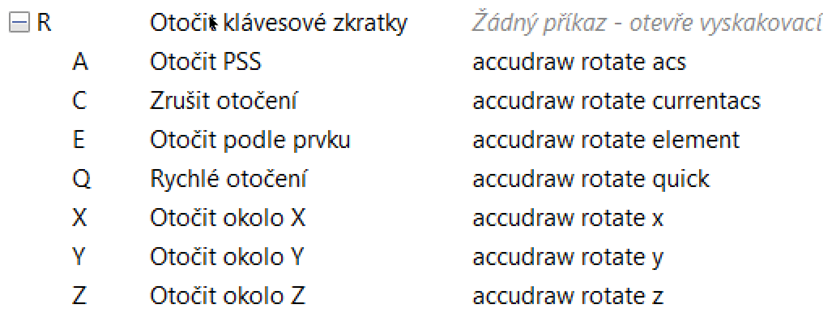

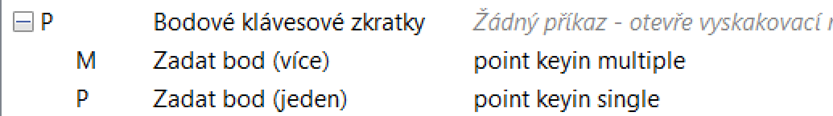

Sekundárne povely vybrané skratky:



Civil AccuDraw

Pro práci v ORD/ORLD je výhodné používat Civil AccuDraw z důvodu možnosti zadávání staničení a odstupů podél trasy. Na rozdíl od MicroStation AccuDraw umí Civil AccuDraw zadávat staničení a odstup od jiného prvku. Tyto hodnoty si vytvářený prvek pamatuje automaticky jako vazbu.


Nástroj vyvoláte tlačítkem .

Podrobnější popis Civil AccuDraw najdete v kapitole Geometrie> Civil AccuDraw





Naposledy upraveno: 20.1.2022
