Grafický filtr slouží pro rychlý výběr prvků v aktivním výkresu a referenčních výkresech. Filtr nastavuje sadu hodnot, které musí prvek splňovat, aby je příkaz při použití filtru vybral.

OpenRoads grafické filtry používá u některých příkazů, např. pro výběr prvků ve výkresu, ale především je lze využít při tvorbě terénu. Některé příkazy nabízí použití jednotlivých filtrů nebo celé tzv. Skupiny filtrů. Skupina filtrů je sada filtrů, které jsou sdružené pod jeden společný název.


Grafické filtry je možné připravit a uložit do *.dgnlib knihovny a mít je tak připravené pro použití v libovolném projektu.

Grafické filtry lze vytvářet a spravovat ve Správci grafických filtrů.

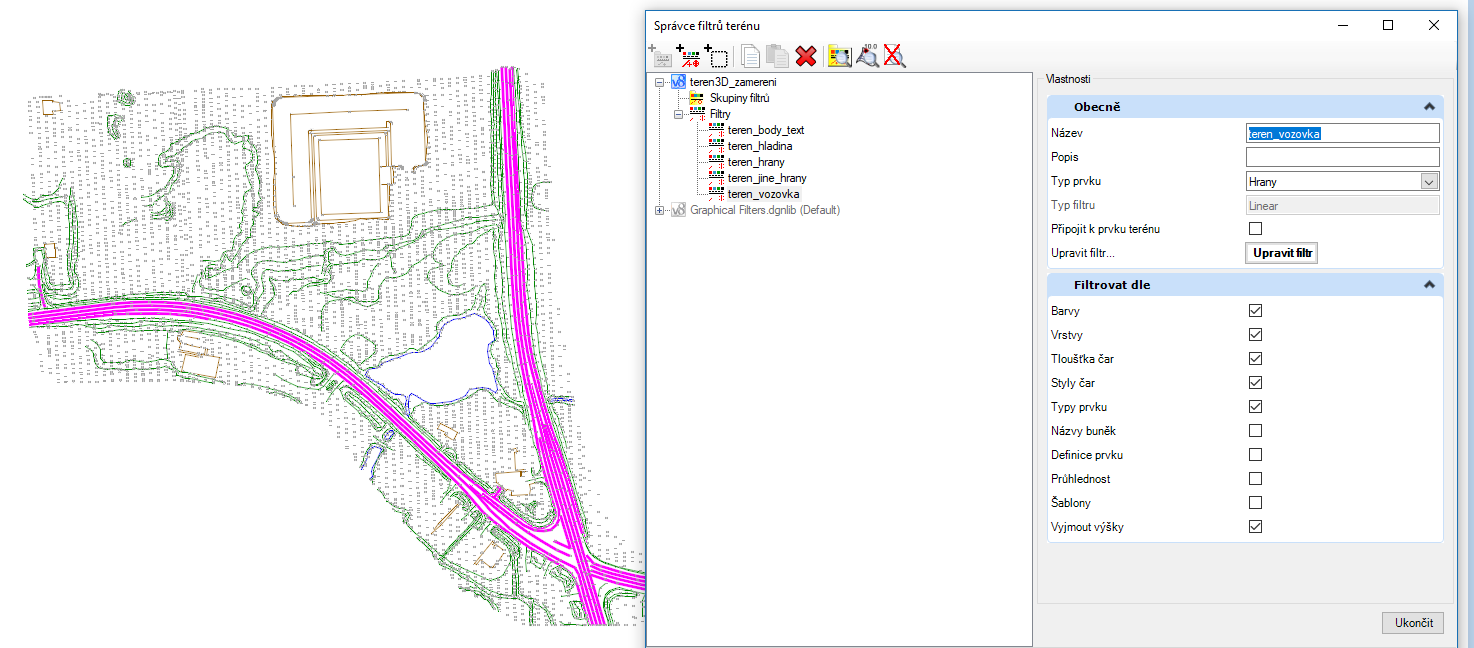

Správce grafických filtrů

OpenRoads Modelování> záložka Terén> skupina Vytvořit> Správce grafických filtrů

OpenRoads Modeling> Terrain> Create> Graphical Filter Manager


Název

Název filtru

Typ prvku

Typ prvku, který bude nastaven importovaným prvkům při přidání prvku do terénu

Typ filtru

Je automaticky programově nastaven.

Připojit k prvku terénu

VYPNUTO:

Po vytvoření modelu terénu NENÍ zachováno napojení na originální prvky. Pokud po importu upravujete prvky, ze kterých je terén vytvořen, terén se nijak nemění. Pokud jej chcete opět přepočítat podle aktuálního stavbu prvků, je nutné ho regenerovat. Tato volba je zde pro zvýšení výkonu programu.

ZAPNUTO:

Po vytvoření modelu terénu JE zachováno napojení na originální prvky. Jakákoliv editace zdrojových prvků způsobí přepočítání a překreslení výsledného modelu terénu. Pro velké modely to může znamenat zpomalení práce. Proto je program omezen na 15000 prvních, u kterých zůstane zachovaný link na zdrojová data, a ostatní prvky jsou bez napojení. Pokud je při importu dosaženo tohoto počtu, je to oznámeno v Centru zpráv.

Upravit filtr

Otevře dialog pro nastavení jednotlivých vlastností filtru.

Filtrovat Dle

Zatržené vlastnosti budou ve filtru aktuálně použity pro výběr.


Kliknutím na tlačítko lze vytvořit nový filtr s ručním nastavením vlastností.

Tlačítkem Upravit filtr pak do filtru nastavujete nebo měníte grafické atributy pro výběr prvků.

Příkazem lze do filtru vybrat a nastavit vlastnosti dle aktuálně vybraných prvků ve výkresu.

Ve filtru lze kombinovat základní grafické atributy prvků, jako je typ prvku, název vrstvy,… Je vhodné zapnout pouze ty vlastnosti, které jsou jednoznačně dané a neliší se projekt od projektu. Ve filtru lze pro každou vlastnost zvolit většinou více hodnot. Např. ve Vrstvy může být připraveno více vrstev.

Pomocí tlačítek lze ve výkresu zvýraznit prvky, které odpovídají aktuálnímu filtru.


Vlastnosti, které lze ve filtru nastavit:

  • Barvy Colors
    Lze použít pouze barvy z tabulky barev + DleVrstvy
  • Vrstvy Levels
    Lze použít názvy jednotlivých vrstev a také masku, např. teren* (tzn. všechny vrstvy, které začínají řetězcem teren). V maskách lze používat znaky * (cokoliv) -(rozsah) ?(jeden znak)
  • Typy prvku Element Types
    Typ prvku MicroStationu
  • Styly čar Line Styles
    Styl uživatelské čáry + DleVrstvy. Pro názvy lze používat masky.
  • Tloušťky čar Line Weights
    Hodnoty 0-31 + DleVrstvy
  • Názvy buněk Cell Names
    Jednotlivé názvy buněk. Pro názvy lze používat masky.
  • Definice prvku Feature Definition
    Názvy definicí prvku
  • Průhlednost Transparency

Průhlednost prvků 0-99%

  • Šablony prvku Templates

MicroStation šablony prvků

  • Výšky (Vyjmout výšky) Elevation Exclusions
    Nastavení výšek, které budou ignorovány. Do terénu nebudou zahrnuty body a vrcholy linií, jejichž výšky odpovídají definovanému rozsahu.
