Zdrojová data terénu, propojení s modelem terénu a Pravidla

Terén lze v OpenRoads vytvořit z jednoho zdroje nebo i více zdrojů současně (text. soubor + 1. filtr + 2. filtr+ 1. skupina filtrů + 2. skupina fitrů + dtm + …….). Zdroj dat můžete odpojit nebo všechny takové zdroje mohou být stále živě připojené jako podkladová data modelu a tyto lze kdykoliv aktualizovat. Výhodou je, že zdrojová data lze upravovat základními nástroji (textový soubor textovým editorem, graf. data pro graf. filtry jednoduše MicroStation nástroji editace v referenčních výkresech nebo v aktivním výkresu.


Modely terénu vytvářené v OpenRoads Designer přidávají do prvků další úroveň inteligence, zvanou pravidla, které drží vazby mezi zdrojovými daty a modelem terénu, takže při změně zdrojových dat terénu se automaticky aktualizuje tvar terénu dle změn ve zdroji. Pravidla platí, pokud je zdroj dat připojený a aktivní.

To má velký vliv na způsob aktualizace a editace terénu. Např. terén vytvořený z prvků výkresu je automaticky změněn, když se změní geometrie zdrojového prvku výkresu. Na rozdíl od minulosti, kdy byl DTM a TIN výsledkem nevratného procesu návrhu terénu, modely terénu jsou nyní dynamickou reprezentací zdrojových dat. Někdy je žádoucí uzamknout nebo odstranit pravidla pro jejich dočasné nebo trvalé vypnutí. Může to být potřeba nějakých malých úprav nebo zdrojová data již neexistují nebo jsou nepraktická pro úpravy. Také velké modely terénu a modely terénu, které jsou sdíleny pro uživatele ne-OpenRoads aplikací, mohou těžit z odstranění pravidel.

Připojená vs odpojená zdrojová data

Podkladová data mohou sloužit jako připojený zdroj s aktivními nebo dočasně neaktivními pravidly nebo se data po připojení do terénu mohou stát jeho součástí a zdroj z terénu odpojit.

Je jen na uživateli, jak bude se zdrojem pracovat

  • Zdroj je připojený
    • Pokud vytvořený terén ke svým zdrojovým datům (grafice/souborům) drží aktivní vazbu, lze jej při jakékoliv změně zdrojových dat ze změněného zdroje aktualizovat.
    • Terén editovat komfortně pomocí běžných nástrojů na editaci podkladových dat. (Pro grafiku jsou to běžné editační nástroje MicroStationu, pro textové podklady běžný textový editor,…). Připojená zdrojová data nelze editovat nástroji terénu, ale je možné je editovat přímo ve zdrojových souborech. Pravidla lze dočasně vypnout (pak je možné použít editaci modelu) a zase zpátky zapnout.
  • Odpojení zdroje
    • Zdrojová data stávají součástí modelu a je možné je editovat nástroji úpravy terénu. Ztrácí tak původní grafické atributy a stávají se jen typovým prvkem terénu.
    • Omezená možnost manipulace s daty.


  • Při vytváření terénu lze pravidla u některých příkazů vypnout (u importu dle grafického filtru je to parametr Ignorovat propojení prvků). Vazby jsou tak dočasně vypnuté a neprobíhá dynamický přepočet terénu při změně podkladových dat a při každém otevření výkresu. Data aktualizujete až na vyžádání

Pravidla modelu terénu Terrain Model Rules

V případě, že jsou zdrojová data k modelu připojená, lze pro změnu pravidel chování terénu ve vztahu ke svému zdroji dat používat nástroje

OpenRoads Modelování> Geometrie> Základní nástroje> Civil přepínače

OpenRoads Modeling> Geometry> General Tools> Civil Toggles


  • Aktivovat pravidla Activate Rules (Lock)
  • Deaktivovat pravidla Deactivate Rules (Unlock)
  • Odstranit pravidla Remove Rules.




Aktivovat pravidla Activate Rule (UnLock)

  • Aktivuje pravidla. Toto je výchozí stav modelu terénu po vytvoření.
  • Terén je svázán ze svými zdrojovými daty
  • Jakékoliv úpravy ve zdrojových datech se v terénu projeví po aktualizací terénu příkazem Aktualizovat ze zdroje Update from Source.
  • Jakékoliv úpravy, které jste předtím provedli v modelu příkazem Upravit model, budou ztraceny, pokud je trén nastaven na Aktivovat pravidla (odemknuté) a pravidla jsou znovu použita (model je retriangulován).
  • Úpravy jsou uloženy do terénu, pokud je terén právě nastaven pomocí Aktivovat pravidla Activate Rules (unlocked).

Deaktivovat pravidla Deactivate Rule (Lock)

  • Dočasně vypne POUŽÍVÁNÍ pravidel – zamkne je.
  • U prvků se to projeví tak, že je nelze editovat přímo ve výkresu.
  • U terénu při vypnutí nejsou terény automaticky aktualizovány dle svého zdroje, i když se změní data ve zdroji.
  • Příkazy editace terénu pomocí příkazů Upravit model vyžadují, aby byl terén deaktivovaný (zamknutý).

Odstranit pravidla Remove Rule

  • Trvale odstraní pravidla. Takto odstraněná pravidla nelze znovu obnovit a link na zdrojová data jsou ztracena.
  • Zvýší výkon modelu terénu a je to doporučeno pro všechny velké modely terénu.
  • Doporučeno i pro modely terénu, které jsou sdíleny s ne-OpenRoads/OpenRail aplikacemi, jako je čistý MicroStation, aplikace pro návrh budov, apod.
  • ztratím přístup ke zdroj. prvkům a lze používat pouze nástroje Upravit terén.


Aktivovat/Deaktivovat pravidla reference Activate/Deactivate Referencing Rules



  • Modely terénu vytvořené ze záznamníků Survey field books, mají trochu odlišné chování zamykání. Místo zamknutí terénu musíte deaktivovat pravidla vytváření zaměření. V průzkumníku projektu, záložce Zaměření klikněte pravým tlačítkem na projekt zaměření a zvolte Deaktivovat provádění pravidla Survey Deactivate Survey Processing Rules.



Dle zdrojových dat modelu a nastavení přepínačů se může model chovat různě

Po vytvoření terénu jsou automaticky aktivované pravidla - link na zdrojová data.


Pomocí přepínačů Aktivovat a Deaktivovat lze měnit možnosti pro úpravu terénu.

Přepínače najdete v

OpenRoads Modelování> Geometrie > Základní nástroje> Civil přepínače

OpenRoads Modeling> Geometry> General Tools> Civil Toggles


Pravidla jsou Deaktivovaná (prvky jsou zamknuté pro jakoukoliv změnu)

  • lze editovat příkazem Upravit model Edit model
  • při jakékoliv změně zdrojových dat se nic s výsledným terénem neděje


Pravidla jsou Aktivovaná (lze měnit zdrojové prvky)

  • nelze editovat příkazem Upravit terén, protože je terén odvozován od zdrojových prvků
  • pokud byl terén deaktivovaný a je upravený příkazem na panelu Upravit model nebo jsou upravené zdrojové prvky a provedete aktivaci, nic se nestane, ale při nové změně prvků o jakékoliv změny přicházíte a terén je opět obnoven podle skutečného stavu zdrojových prvků


Aktualizace, odstranění a odpojení zdroje terénu

Pokud je terén vytvořen z nějakého zdroje, na který model ještě „vidí“, neboli pokud jsou data ještě dostupná (datový soubor, textový soubor, grafika z referenčního výkresu, grafika z jiného modelu, data z aktivního výkresu,…), lze držet vazby (fungují pravidla) mezi zdrojovými daty a vytvořeným terénem.

Pokud je terén svázaný se svými zdrojovými daty, lze vazby pomocí práce s pravidly (viz popis dále) dočasně vypnout a opět zapnout nebo je možné je zcela zrušit.

V případě, že terén o své zdrojová data přijde, jsou platná už pouze data naimportovaná v terénu a těmi se dá pracovat jen velmi omezeně.

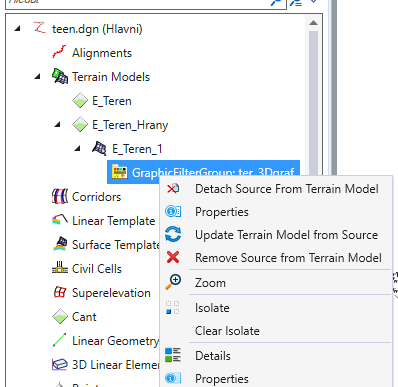

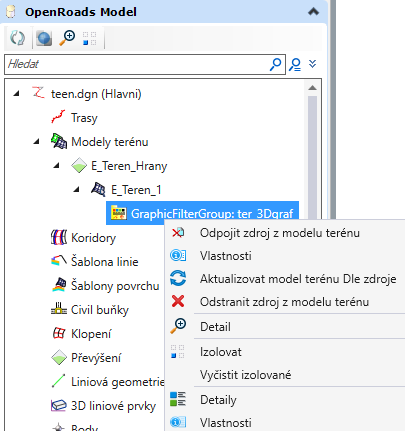

Zdroj dat připojený k terénu najdete v průzkumníku projektu, složce OpenRoads Model, v prvcích Modely terénu. Připojené zdroje terénu najdete rozbalením názvu terénu.

Pravým tlačítkem na název zdroje můžete provést několik zásadních operací. Pokud zavřete výkres, jsou nevratné. Než zavřete výkres, lze použít MicroStation kroky zpět, ale může to způsobit poškození terénu.

Odstranit data z modelu terénu Remove Source from Terrain Model

Odstraní datový zdroj z terénu a terén je přepočítán. Pokud máte např. připojeno do terénu více zdrojů (více filtrů, text souborů,…) lze tak měnit obsah terénu.

Odpojit zdroj z modelu terénu Detach Source From Terrain Model

Odpojením zdroje odpojíte zdroj dat z terénu, ale naimportovaná data zůstanou v terénu. Nejdou pouze aktualizovat z původního originálního zdroje. Zrušíte tak vazbu mezi zdrojem dat a terénem.

O vazbu na zdrojová data lze přijít i příkazem na panelu Civil přepínače Odstranit pravidla (viz dále)

Aktualizovat model terénu Dle zdroje Update terrain model From Source

Terén je zaktualizován a přepočítán dle aktuálního stavu dat zdrojových souborů. Lze používat při změně zdrojových dat, např. po úpravě grafiky v referenčním souboru hran a bodů nebo po úpravě textového souboru, který je připojen jako zdroj.






Naposledy upraveno: 01.06.2024
