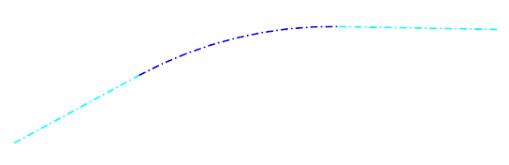

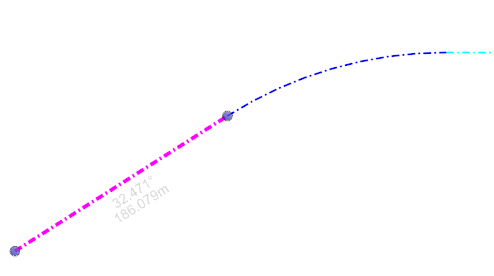

Intervaly jsou viditelnou prezentací základní geometrie, která byla modifikována geometrickými funkcemi.  Intervaly se vytvářejí automaticky při (prvkové) editaci trasy. Jsou to úseky prvků, kterými je původní prvek modifikován – např. tečny jsou zkrácený podle délky vloženého oblouku. V souboru je pak fyzicky uložen původní (podkladový) prvek i nový prvek (zkrácený/prodloužený).

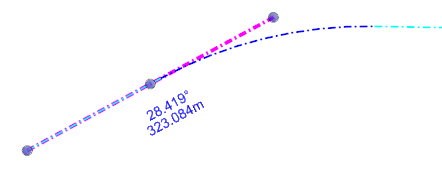

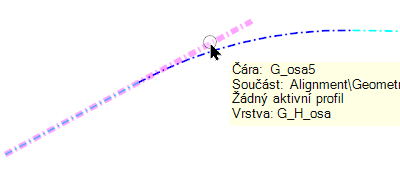

Původní prvek (G_osa5) je zobrazen v Průzkumníku projektu (jako rodič) a zobrazí se po nájezdu kurzoru na jeho polohu v místě kde je skryt :

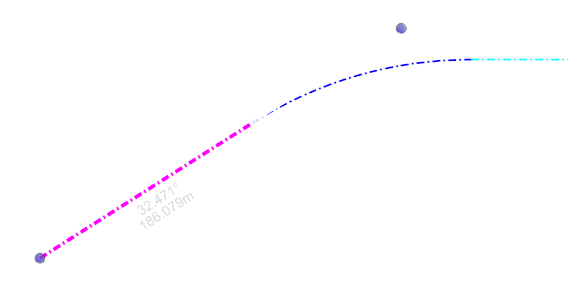

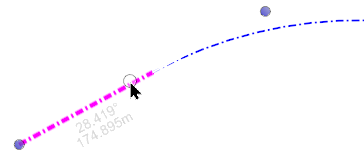

Nový prvek (G_osa8) je zobrazen v Průzkumníku projektu jako hlavní prvek a zobrazí se také po nájezdu kurzoru na viditelný prvek.





Prvek je pravidly (rules) svázán s (rodičovským) podkladovým prvkem. Tento prvek, který je viditelný,  nazýváme „interval“. Zobrazuje se podle přirazené Definice prvku.

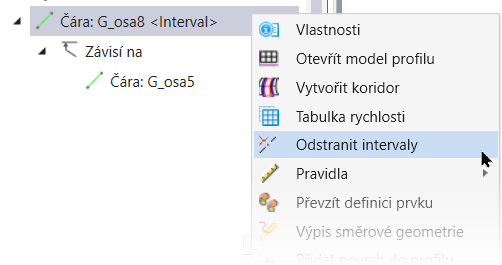

Odstranění intervalů

     nebo:

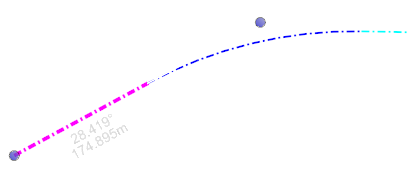

Výsledek:




Zjednodušení Geometrie

Konverze na jednodušší zápis:

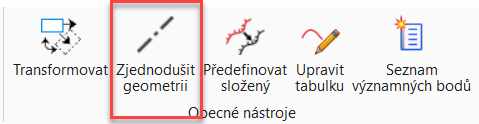

Geometrie > Běžné nástroje > Zjednodušit geometrii

Geometry > Common tools > Simplify geometry

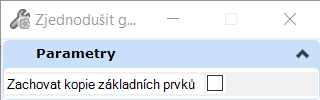

Možnost:

… uchová „rodičovské“ základní prvky ve výkresu.

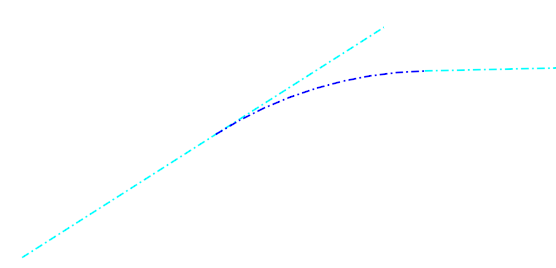

Výsledek:

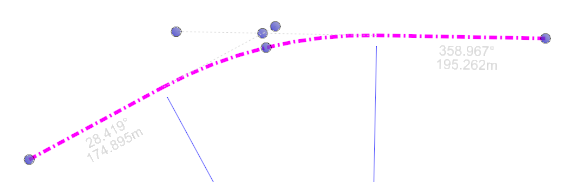

  • Komplexní geometrie - převedena na zjednodušenou geometrii s intervaly :

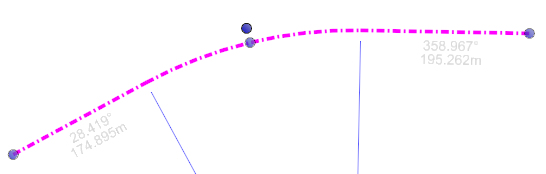

  • Samostatné prvky - úprava prvků podle ořezání:
