Civil přepínače Civil Toggles

Geometrie> Obecné> Civil přepínače

Geometry> General Tools> Civil Toggles


Aktivovat Civil AccuDraw

Activate Civil AccuDraw Toolbar

Příkaz zapne používání Civil AccuDraw a zaktivní jeho panel. Více o používání Civil AccuDraw najdete v části Civil AccuDraw


Přepínače na panelu Definice prvku Feature Definition Toolbar






Použít aktivní definici prvku

Use Active Feature Definition

Pokud je zapnutý, příkazy geometrie u vytvářeného prvku nenabízí nastavení definice, ale je nastavena Definice prvku aktuálně vybraná v seznamu.




Převzít definici prvku

Match Feature Definition

Příkaz do seznamu Definice prvků vybere definici prvku, na který uživatel klikne.




Vytvořit 3D automaticky

Create 3D automatically

Pokud je zapnutoý, je automaticky vytvářen 3D model vytvářených prvků.

U prvku geometrie automaticky vytváří 2 výšková řešení. Obě na základě terénu 3D. Je počítáno zarovnáním k modelu terénu

  • jedno příkazem Profil z povrchu
  • druhé příkazem Zarovnat (na základě min. parametrů oblouků, tečen a přechodnic)

Pokud ale prvek navazuje na prvek geometrie s profilem, pak je rychlý přechod spočítán při definici 3D.




Použít šablonu definice prvku

Use Feature Definition Template

Při zapnutém přepínači je u prvku, který má nastavenou šablonu, vytvořen i model odpovídající šabloně.


Auto Popis

Auto Annotate

Pokud je u prvku nastavená skupina popisu, je prvek automaticky popisován při vytváření.




Navazovat příkazem

Chain Commands

Zapne nebo vypne pokračování příkazu z posledního zadaného bodu. U přímých např. pokračuje automaticky další přímou, u vložení oblouku mezi dva prvky automaticky nabídne poslední dvě přímé.




Trvalé nájezdy

Persist Snap and Rule

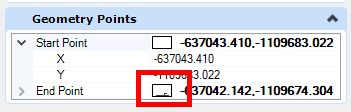

Držet úchop. Pokud je zapnutý, prvky si pamatují vazby mezi prvky a zadaný úchop snap. Pokud např. konec přímé zadáte úchopem na klíčový bod jiného prvku, při přesunu prvku se přesune i konec přímé. U prvku je uložena i vazba úchopu snap na jiný prvek (např. režim úchopu kolmice na prvek. Lze jej vidět symbolem u prvku i v dialogu Vlastnosti

Vazbu lze smazat výběrem vazby a pravým tlačítkem v dialogu Properties




Neaktivní pravidla

Rule Deactivation

Pokud je zapnuto, nově vytvářené prvky budou mít po vytvoření zamknutá pravidla, neboli není možné je upravovat pomocí pravidel. Tento stav lze změnit samostatným příkazem.





Naposledy upraveno: 01.06.2024
