Pruvodce OpenRoads OpenRail Designer

Pro kótování příčných řezů je v českém datasetu připraveno několik popisů s kótami.

Kóty jsou umístěny nad okno řezu a číslo znamená kótovací řadu směrem odspodu

Pokud je zde uveden rozsah, např. 1-3, znamená to, že jsou současně vykresleny řady 1-3.

Aby se kóty provedly, je potřeba správně pojmenovat body v šablonách příčných řezů.

Příprava pro kótování příčných řezů

Pro kótování příčných řezů je v českém datasetu využito filtrování názvů bodů v šabloně řezu. Jsou okótovány všechny nalezené dvojice bodů příčného řezu, jejichž názvy odpovídají pevně definovaným filtrům názvů ve Skupině popisu Annotation Group. V případě, že nějaký název bodu dvojice v šabloně chybí, tato část kóty není vykreslena.

Na výběr máte dvě varianty kótování

• varianta 1: v šablonách je u bodů nastaven konkrétní název dle požadované syntaxe
• varianta 2: dodatečně do řezů přidáte speciální kótovací body (mají již připravený název dle požadované syntaxe)

Kótování VARIANTA 1

V příčných řezech je pro tento způsob kótování (při použití českého datasetu) nutné pojmenovat body (výsledné hrany koridoru) odpovídajícím názvem dle dále popsané syntaxe.

Hledané názvy pro body kótování:

V popisech jsou ve Skupinách popisu připraveny pro výběr 4 řady kót

4. řada:

3. řada (směr.rozděl.):

3. řada:

2. řada (směr.rozděl.):

2. řada:

1. řada:                                                      všechny segmenty delší než 10cm

Tip:  V případě, že se body šablony jmenují jinak, lze pro nastavení obecného názvu bodu v různých šablonách v knihovně šablon u požadovaných kótovaných bodů využít parametr "Použít nahrazení názvu prvku Use Feature Name Override". Název bodu v šabloně je pak při modelování přepsán zadaným název. Pokud se tak bod přímo jmenuje, není potřeba parametr zapínat.

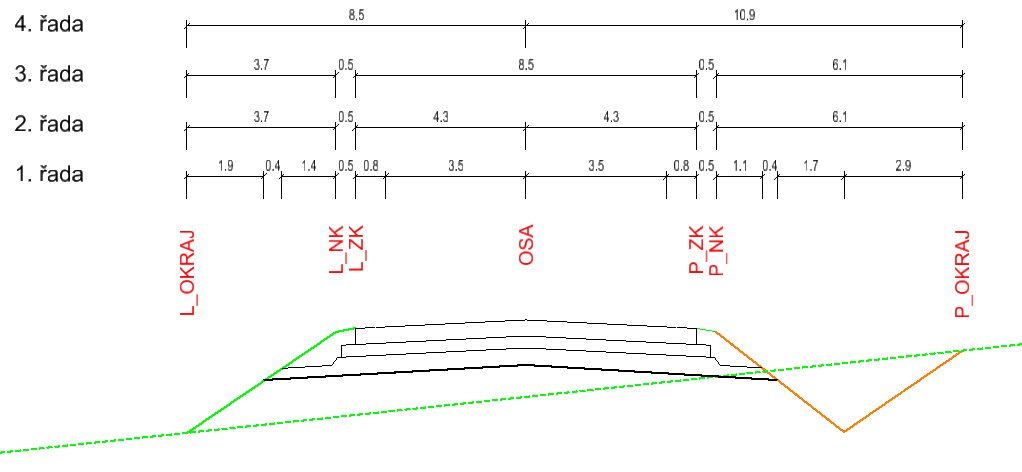

Směrově nerozdělené

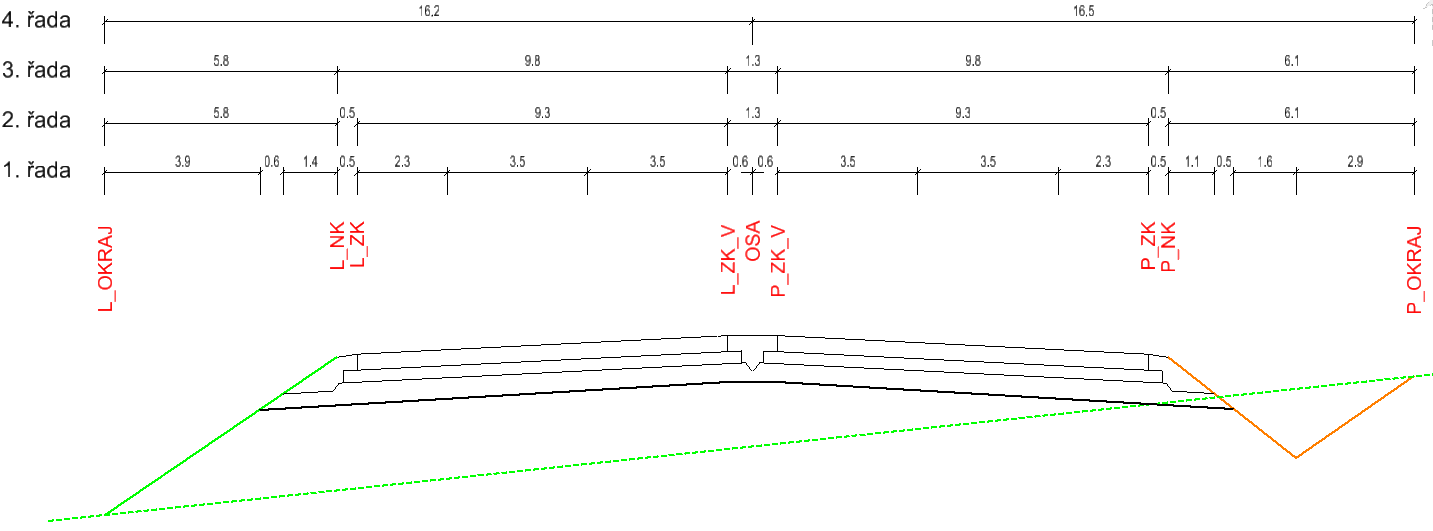

Směrově rozdělené

Kótování VARIANTA 2 (Uživatelské)

Výše popsané kótování je dle nastavených názvů bodů automatické a připravené v daných sestavách. Je nutné dodržet názvy bodů v šablonách.

Pro kótování nezávislé na názvech bodů je připraveno kótování nazvané Uživatelské.

Základním principem je do šablon přidat dodatečně body s názvy, pro které jsou připravené popisy. Obojí (i body i popisy) jsou již pro uživatele předchystané.

Pokud tedy chcete do již hotových řezů v šabloně nebo koridoru přidat dodatečně kótování a nechcete přejmenovávat názvy bodů (někdy to ani nejde), lze použít následující postup:

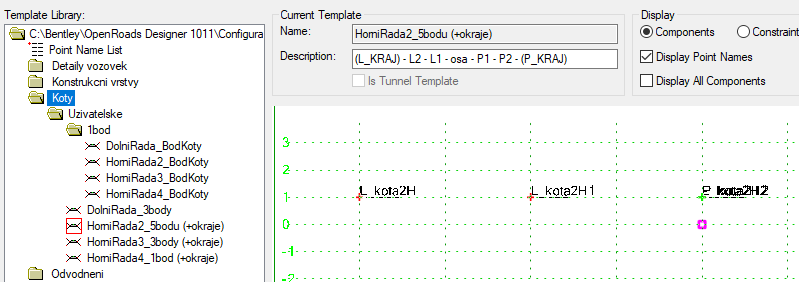

1. Do řezu v itl nebo v koridoru vkládejte připravené jednotlivé body kót (najdete je v e složce Koty/Uzivatelske/). Lze také vložit celé sady bodů (2, 4 a 5 bodů)

2. Body vkládejte postupně od okraje ke středu (první bod je v anotačních skupinách nastavený jako dvojice s krajním bodem s názvem L_KRAJ a P_KRAJ). Pokud najde tyto dvojice v šabloně, budou také okótovány.
3. V popisech je připraveno max. 10 dvojic bodů vlevo a 10 dvojic vpravo
4. Po vložení bodů kótování je zarovnejte horizontálně na odpovídající body šablony a výškově je srovnejte do jedné výšky (POZOR aplikace neumí kótovat, pokud je několik bodů ve stejné poloze X. Popíše vždy jen vrchní bod).

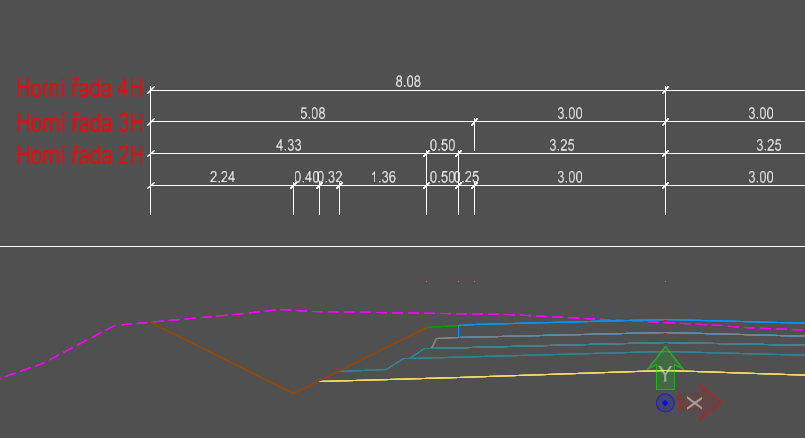

5. Pro okótování v popisech řezů pak vyberte popisy Uzivatelske/HorniRada nebo DolniRada

Doplňující poznámky a pár pravidel k uživatelskému kótování

• Kótovací body v knihovně šablon (Koty/Uzivatelske) jsme byli nuceni vytvořit pomocí komponent (o nulové délce).Jinak by je anotační skupina neviděla.  Proto je zde vedle kótovacího bodu i bod pomocný. Např. bod „kota3H“ a je na společné komponentě s pomocným bodem „___3H“. Pomocného bodu s podtržítkem si nevšímejte a pracujte (přesunujte, nastavujte vazby) vždy s bodem s názvem L_kotaXX, P_kotaXX

Před vložením do šablony                Po vložení do šablony

• Název 2H, 3H, 4H znamená pojmenování bodů a současně znamená i výšku kóty nad řezem (H…horní). Při vkládání bodů do šablony je bodům přidáváno další číslo.
• H znamená kóty nad horním rámem řezu, D jsou kóty nad spodním rámem řezu.
• Nezapomínejte kótovací body srovnat do stejné výšky v řezu, H i D by měly být ve stejné výšce. Anotační skupina si už výškově s popisem poradí.
• Kóty lze navázat i na patu svahu. Proto j edoporučeno vkládat body směrem od okraje ke středu. Program hledá při popisu název L_KRAJ a P_KRAJ. Pokud anotační skupina najde následující dvojice, budou okótovány (Ukázka pro řadu 2H):
• L_KRAJ – L_kota2H, P_KRAJ – P_kota2H
• Dále pak dvojice lišící se koncovým číslem. Např: L_kota2H - L_kota2H1, L_kota2H1 - L_kota2H2, L_kota2H2 - L_kota2H3, …
• Hrany pomocných kótovacích bodů lze pak vypnout vypnutím vrstvy s názvem "pomx_Nezobrazovat"
• Pro spodní kóty je připravena pouze jedna řada s názvy bodů „kotaD“. Tu výškově umístěte ve stejné výšce jako horní řady
• Protože jsou vždy hledány pro okótování dvojice bodů, ve středu šablony najdete 2 body na sobě
• Popisy hledají body s konkrétními názvy, pokud nevíte jak, nesnažte se je přejmenovat – nebude pak kótování fungovat
• U názvů bodů je nutné zapnout používání předpon (L_ a P_). Protože jsou hledány dvojice vlevo a vpravo (dle předpony), není ošetřena varianta kóty s dvojicí L-P. Pomyslný střed (dynamic point) je v šabloně fialový puntík, který si můžete dočasně přesunout kamkoliv. Tím tak můžete okótovat celý řez třeba jen s předponou L a i přes střed šablony.
• Body vkládáte od kraje ke středu, až do 10 bodů na každé straně. Nepřeskakujte pořadí, jinak budou kóty vypadat divně. Od kraje proto, že první bod z názvem „L_kotaxH“ hledá dvojici s bodem „L_KRAJ“. A totéž vpravo.
