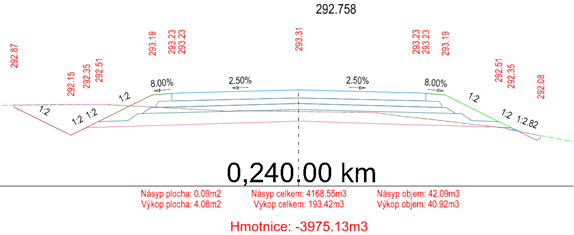

Pro popis kubatur do/z příčných řezů je potřeba

  • spočítat těleso objemu
  • spočítat hodnoty ploch a objemů pro konkrétní řezy
  • nechat popsat konkrétní řezy


Předpoklady popisu

  • V aktivním výkresu (nebo/a v referencích) musí existovat terény a komponenty existující a návrhové.
  • V šablonách příčných řezů koridoru musí existovat bod s pojmenováním „OSA“ nebo „RezPopisObjem“. Text popisu je výsledně umístěn výškově pod okno příčných řezů a směrově pod tento bod s výše uvedeným názvem.
  • Musí být spočteno těleso objemu výkopu a násypu
  • Je vytvořena sada příčných řezů
  • Do oken příčných řezů musí být zapsány hodnoty ploch a objemů zářezů a násypu


Postup

  1. Spočítejte objem výkopů a násypů příkazem
    Domů> Analýzy modelu a Výpisy> Civil analýzy> Vytvořit objemy zářezu a násypu
    Home> Model Analysis and Reporting> Civil Analysis> Create Cut Fill Volumes


Nastavte definice pro těleso výkopu a násypu



  • Tento příkaz zpracuje všechny terény a komponenty koridoru v projektu (včetně referenčních výkresů.

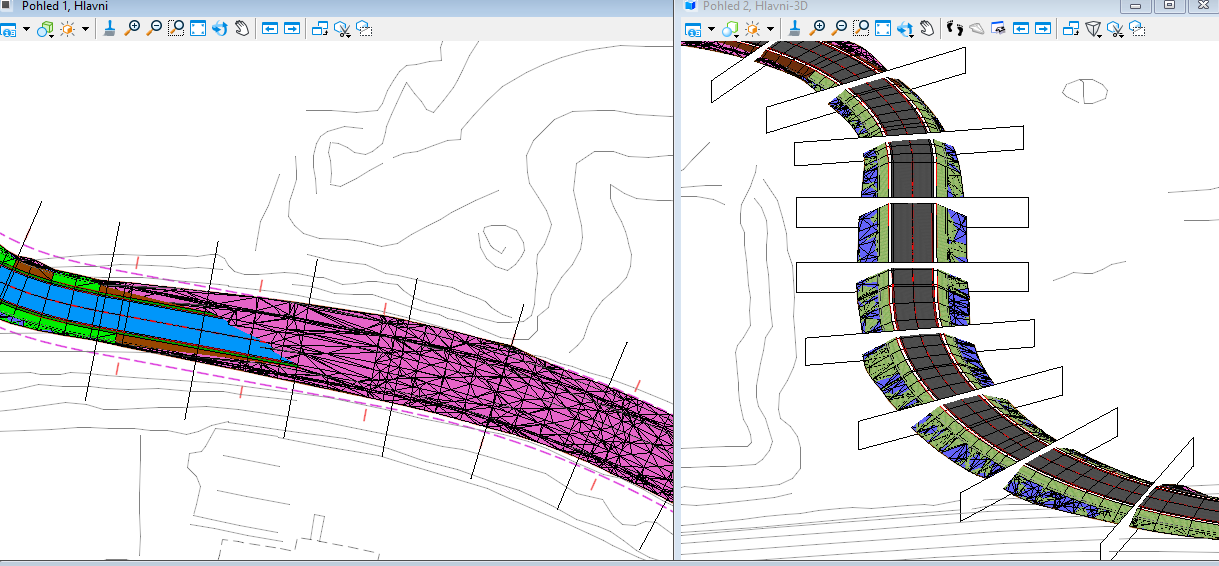

  • Do modelu 3D je vytvořeno barevné těleso výkopu a těleso násypu - barevně dle šablon v nastavených definicích.
  • Těleso není provázáno s modely, takže při změně terénu nebo komponent se těleso nepřepočítá, ale zůstane ve výkresu v nezměněné podobě. Pokud chcete upravit těleso dle změn, je potřeba staré tělesa smazat a vygenerovat nové.
  • Do výpočtu lze zahrnout i povrchy s nastavenou vlastností kubatury Nevhodný Unsuitable. Uživatelský Custom a Podloží Substrata (je nutné je předem přiravit).

  1. Pokud nemáte, vytvořte sadu příčných řezů příkazem
    Vytvoření kresby> Pojmenované obrysy> Umístit pojmenovaný obrys
    Drawing Production> Named Boundaries> Place Named Boundary
  2. Zapište hodnoty objemů a ploch do oken příčných řezů příkazem
    Domů> Analýzy modelu a Výpisy> Civil analýzy> Výpis kubatura z příčných řezů
    Drawing Production> Named Boundaries> Place Named Boundary
    1. Vyberte sadu příčných řezů, do které chcete objemy zapsat
    2. (volitelně) zadejte rozsah staničení, ve kterém budou řezy vynechány
    3. V každém staničení řezu jsou z těles spočteny hodnoty a ve xml formátu zapsány do okna řezu.


  1. Popište objemy do oken řezů
    1. Do nějakého okna nastavte jako aktivní model řezu (typ Kresba Drawing)
    2. Proveďte popis příkazem
      Vytvoření kresby> Poznámky> Popis modelu kresba> Popsat model Kresba
      Drawing Production> Annotations> Drawing Model Annotation> Annotate Drawing Model


    1. Vyberte Skupinu popisu Příčný řez> Výkres> Rez Kubatury> Rez Popis Kubatura z rezu








Naposledy upraveno: 01.06.2024
