Obecně
Klopení lze v ORD vytvořit:
- Dle pravidel v XML souboru
Automatický výpočet. Staničení, příčné sklony a přechody jsou spočteny na základě návrhové rychlosti, poloměru oblouku a dalších návrhových parametrů. V případě změny těchto návrhových parametrů (např. rychlosti nebo poloměru) je klopení přepočítáno tak, aby odpovídalo pravidlům souboru. - Importem z textového souboru
Hodnoty příčných sklonů jsou jednoduše nastaveny do pruhů klopení importem z připraveného textového souboru. Textový soubor CSV musí obsahovat min. staničení a přiřazený příčný sklon. V tomto případě nejsou používána žádná pravidla, neboli mezi body nejsou nastaveny žádné vazby. - Ručním vytvořením pruhů a nastavením hodnot klopení v editoru klopení
Obecné nastavení pro zobrazení klopení v ORD
Klopení v DGN
Výsledkem vytvořeného klopení jsou sekce s pruhy klopení s příčným sklonem v definovaných bodech klopení. Sekce a pruhy s hodnotami klopení jsou uloženy v DGN souboru. Sekce mohou být připraveny v samostatném DGN souboru nebo mohou být vytvořeny ve stejném dgn, kde jsou i jiná data projektu jako je koridor, geometrie, atd. U větších projektů je pro klopení doporučeno založit samostatný soubor 2D DGN, ve kterém bude klopení spočteno a připraveno pro použití v koridoru. K tomuto souboru je vhodné připojit soubor geometrie pro nastavení staničení a rozsahu. Přípravu klopení lze tedy vytvořit i v dgn souboru nezávislém na souboru koridoru. Výhodou samostatného výkresu s klopením je možnost jednodušší organizace výkresů a také možnost kopie klopení např. koruny a následné úpravy hodnot a názvů pro pláň.
Objekty klopení lze vidět schématicky ve výkresu a jako objekt v Klopení průzkumníku projektu.

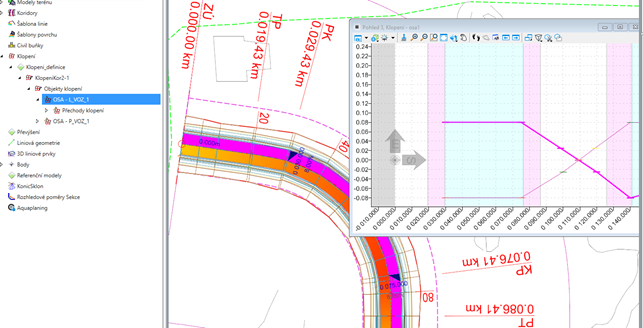

Ukázka vytvořeného klopení ve výkresu
Ukázka vytvořeného klopení ve výkresu - Průzkumník
Klopení_definice … název Definice prvku. Klopení bylo vytvořeno s touto definicí. Definice zde definuje vrstvy hran klopení, způsob zobrazení, …
KlopeníKor2-1 … název sekce klopení
OSA – L_VOZ_1 … název pruhu klopení. Zde vznikl název automaticky dle bodů v řezu, protože i pruh klopení vznikl automaticky při vytváření sekce. Po jeho rozbalení jsou zde vidět názvy klíčových bodů klopení. Většinou je to název dle staničení.
Přechody klopení ...Jednotlivé body (záznamy) klopení. Názvy bodů klopení řídí aplikace a odpovídají staničení
Základní pojmy klopení
Sekce klopení
Jde o objekt s názvem, definicí prvku, rozsahem staničení a variantou výpočtu. Sekce obsahuje primární a pomocné pruhy klopení. Sekcí klopení lze vytvořit podél trasy nebo koridoru více. Dokonce lze mít i více sekcí v jednom staničení. Samozřejmě pak pro klopení použijete jen jednu z nich. Pokud tedy např. příkazem Spočítat sekce klopení spočítáte klopení vícekrát na stejné trase nebo koridoru, můžete mít přes sebe i více sekcí. Pozor tedy na jejich správný výběr pro editaci. Když např. budete chtít přepočítat hodnoty a program bude chtít vybrat sekci, je nutné vybrat tu správnou, pokud je jich více přes sebe.

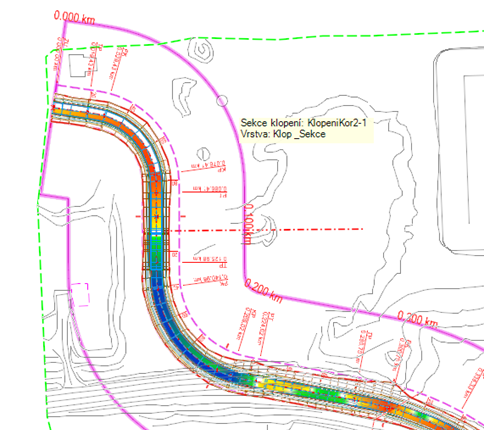

Na obrázku je sekce zobrazena fialovým obrysem. Schématický prvek sekce je pro všechny sekce stejně široký, dochází proto k překryvu obrysu sekcí přes sebe.

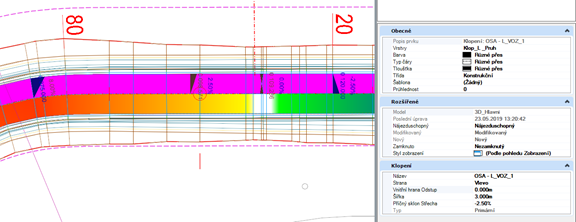

Pruh klopení
Pruh klopení je objekt s názvem, obsahující klíčové body klopení. Lze ho v ORD najít i pod pojmem řídící čára. Aby byl bod koridoru klopený, připojujete mu právě tento pruh klopení. V pruhu klopení definujete i základní šířku pruhu, která je pak používána v případě automatického výpočtu délek přechodu.

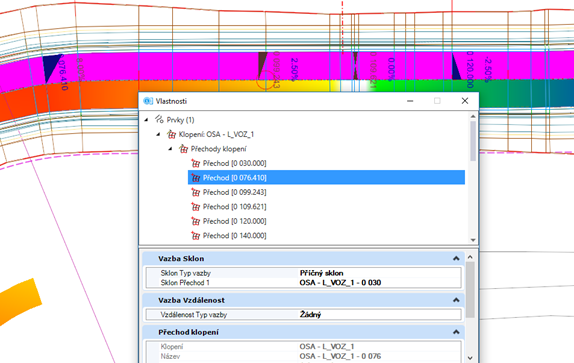

Body klopení
Body klopení jsou základní body, ve kterých se mění hodnota klopení. Obsahují staničení, hodnotu příčného sklonu, způsob výpočtu, nastavení, kolem čeho se mají otáčet, možné vazby na jiné body,….
Názvy bodů klopení definuje aplikace dle staničení. Pokud vytvoříte bod klopení v již existujícím bodě, aplikace přidá číselnou příponu.
Použití klopení
Klopení lze, jak vidíte z předchozího popisu, definovat i bez koridoru, jen na základě trasy.
Aby se klopení projevilo v modelování, je nutné jej do koridoru připojit. Pokud máte data klopení připravena v jiném dgn, než je koridor, je nutné soubor s klopením připojit referenčně.
Připojené klopení pak v koridoru funguje jako výškové řízení vybraných klopených bodů. U těchto bodů klopení nahrazuje výškovou vazbu bodu definovanou v šabloně.

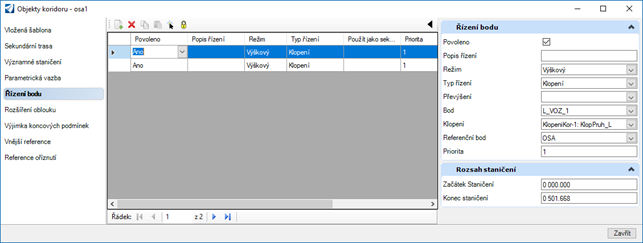

U bodů, které mají připojené klopení, lze pak toto klopení vidět jako řízení bodu v objektech koridoru.
Smazáním řízení lze od bodů klopení zase odpojit.
Předpoklady
Pro vytvoření klopení jsou nutné tyto minimální předpoklady:
- Jeden civil geometrický prvek
- Připravené hodnoty staničení a příčných sklonů (lze spočítat automaticky pomocí souboru pravidel nebo naimportovat z text. souboru)
Pro přidání klopení do koridoru je nutné připravit:
- Pruhy klopení
- Přiřadit hodnoty klopení a přechodů (spočtené nebo naimportované) do pruhů
- Koridor se šablonami (obsahující body označené pro klopení), do kterého pak připravené klopení připojíte
Obecné nastavení pro zobrazení klopení v ORD
Následující dvě sady nastavení jsou používány v nástrojích klopení. Je rozumné je nastavit ještě před vytvářením pruhů klopení
- Nastavení výplně pruhů klopení
- Nastavení počtu desetinných míst pro prvky.
Nastavení výplně
Soubor> Nastavení> Uživatel> Přednostní nastavení> kategorie Možnosti pohledu
Civil File> Settings> User> Preferences> View Options - Civil.
Kategorie Nastavení Klopení nastavuje řízení zobrazení klopených pruhů. Tato nastavení jsou poplatná pro uživatele.
|
Parametr |
Popis |
|
Barevná výplň |
Barevná výplň vyplní pruhy klopení POTÉ, co je výpočet kompletní. Barevné schéma příčných sklonů je dáno programově. Uživatel barvy nemůže měnit.
Dle strany silnice jsou barvy převráceny. Aby se barva výplně projevila, je potřeba v Atributech pohledu zapnout výplň. |
|
Pouze hranice |
Je zobrazena pouze vnější hranice každého pruhu klopení a lze ji tak vybírat. |
|
Žádný None |
Není zobrazen žádný pruh klopení, ani editační úchopové body, ale v souboru klopení stále existuje. Pro zobrazení pruhů zapněte jednu z výše uvedených voleb. |
Nastavení staničení a desetinných míst
Soubor> Nastavení> Soubor> Nastavení výkresu
File> Settings> File> Design File Settings
obsahuje kategorii Civil Formátování s parametry řízení zobrazení. Tato nastavení nejsou jen pro klopení; jsou používána při otevření výkresu nějakou Civil aplikací. Tato nastavení jsou uložena jako vlastnost souboru dgn. Proto je vhodné tato obecná nastavení připravit již v zakládacím výkresu. Pak jsou automaticky nastavena ve všech nově zakládaných dgn výkresech.
|
Parametr |
Popis |
|
Nastavení staničení: Formát Format |
Formát staničení. Seskupení číslic staničení. |
|
Nastavení staničení: Formát oddělovače Format Delimiter |
Formát oddělovače staničení. Přednastaven znak (+) |
|
Nastavení staničení: Přesnost Precision |
Počet desetinných míst pro staničení |
|
Nastavení profilu: Sklon Formát Slope Format |
Formát pro editaci sklonu v příčných řezech. Obecně je nastaven na % pro klopení. |
|
Nastavení profilu: Sklon Přesnost Slope Precision |
Počet desetinných míst pro sklon pro editaci v příčných řezech. |
Naposledy upraveno: 01.06.2024
