Pre správny a použiteľný výsledok výpočtu kubatúr je potrebná použiť prodefinícii koridoru a tvorbe povrchov správne Definície prvkov - ktorými sa určí typ kubatúry, ktorú tdané prvky reprezentujú.


Napr. nevhodné materiály nepoužitené pri realizácii diela možno je možno začleniť dolu popísaným postupom.  Okrem nich, možno rozlišovať aj ďalšie typy doplnkových materiálov: Uživatelské a Podloží. Aktivácia začlenenia nevhodných a ostatných materiálov do výpočtu sa deje pri štarte výpočtu. Nevhodný materiál je definovaný „povrchovým“ modelom vytvoreným pomocou šablóny povrchu.



Súčasťou nastavenia Definície prvkov je aj parameter Nastavenie kubatury / Volume Option používaný na identifikáciu typu kubatúry daného prvku (existujúci stav, nový stav , nevhodný a pod.):




Napríklad: v konfigurácii CZ Standards sú pre terény vytvorené Definície prvkov Terén > Teren_* . Všetky Definície prvkov majú tento parameter nastavený na hodnotu Výkresová / Design, čiže pre výkaz kubatúr budú povrchy s touto Definíciou prvku identifikované ako novo navrhnutý povrch.


Naproti tomu všetky Definície prvkov v zložke Terén > Stávajíci > E_Teren_* majú tento parameter nastavený na hodnotu Existujíci / Existing, čiže  pre výpočet kubatúr budú povrchy s touto Definíciou prvku identifikované ako pôvodný povrch.


Pre komponenty šablón je v zložke Mesh > ... väčšina  Definícií prvkov nastavená na Výkresová / Design.

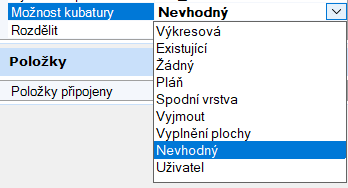

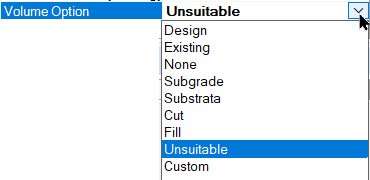

K dispozícii sú vo všeobecnosti tieto dostupné hodnoty parametra Nastavenie kubatury / Volume Option:


Výkresová / Design           Sieť/povrch reprezentujúci nový návrh. Výpočet vyhľadá najnižšie prvky s touto Definíciou prvku a porovná ich  s existujúcim terénom/sieťou.

Existující / Existing         Sieť/povrch reprezentujúci pôvodný stav. Môže to byť sieť koridoru alebo povrch DTM (typicky existujúci terén).

Žádný / None        Sieť/povrch s týmto nastavením je ignorovaný pri výpočte a výkazoch kubatúr. Toto nastavenie je vhodné pre komponenty a modely konštrukcií alebo iných výplní.

Spodní vrstva / Substrata        (vrstva podloží) Nastavenie typicky pre geologické vrstvy podložia. Objemy budú zaznamená vo výkazoch. Aplikácia pri výpočte kubatúr rozdelí rez vrstvami do 2 objemov podľa ktorých je potom vytvorený výkaz.


Zářez / Cut        (nesprávny preklad: „Vyjmout“) Nastavenie pre určenie materiálov zárezov podľa výpočtu. Priraďuje sa počas výpočtu kubatúr.

Násyp / Fill         (nesprávny preklad: „Vyplnění plochy“) Nastavenie pre určenie materiálov násypov. Priraďuje sa počas výpočtu kubatúr.


Nevhodný / Unsuitable        Definícia prvku s týmto nastavením nevhodného materiálu sa priraďuje rôznym materiálom:  pôvodnej komunikácii na odstránenie, alebo oblastiam/povrchom s nevhodný podložím z rôzneho dôvodu. Výpočet kubatúr obsahuje prepínač na začlenenie týchto materiálov do výpočtu. Tým sa v podstate upraví existujúci terén odstránením nevhodného materiálu. Odstránenie materiálu je možno nastaviť pre podrobnejší  výpočet do 2 typov pre výpočet:
- Odstraněná nebo Přepsaná / RemoveOnly ... materiál na úplné odstránenie, terén bude v tomto úseku modifikovaný pre účely výpočtu.
- Přepsaná / Remove&Replace ... materiál na odstránenie s náhradou objemu pôvodného materiálu.

Uživatel / Custom         Nastavenie je rozšírením typu Nevhodný materiál pre rozlíšenie. Umožňuje to modelovať napríklad stavebné výkopy pre konštrukcie vo vašej šablóne, takže môžete získať ich objemy bez nutnosti individuálneho modelovania. Je možné získať 2 objemové údaje: objem odstráneného pôvodného materiálu/terénu a objem dodatočnej výplne.

Pláň / Subgrade         Nastavenie pre účely kompatibility so staršími projektami z InRoads.

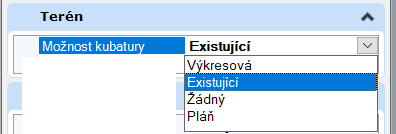

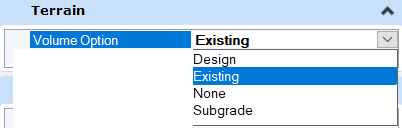

Možnosti kubatury pre Povrchy DTM / terény

Možnosti nastavenia parametra Možnosti kubatúry / Volume Option :

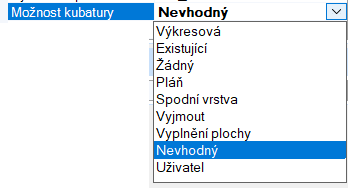

Možnosti kubatury pre Komponenty šablón

Možnosti nastavenia Možnosti kubatúry / Volume Option :





Naposledy upraveno: 31.5.2024
