s nutným „predvýpočtom“ objemov koridoru - pozri  Výpočet

s výstupom do textového výkazu po pomenovaných obrysoch:


Výkaz získame funkciou

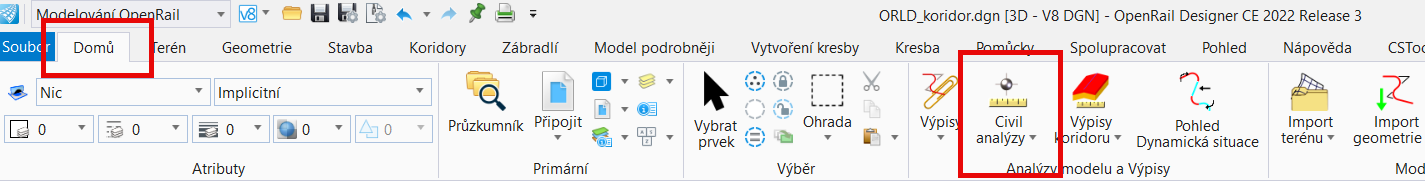

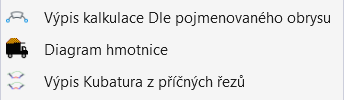

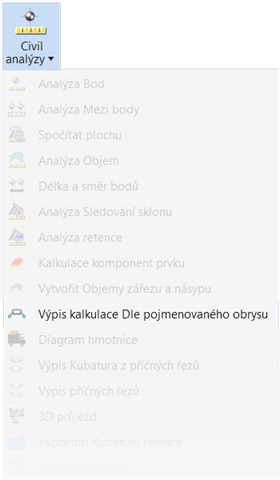

Modelování OpenRail >  Domů > Analýzy modelů a Výpisy > Civil analýzy > Výpis kalkulace dle pojemnovaného obrysu

OpenRail Modeling > Home > Model Analysis and Reporting > Civil Analysis > Quantities Report by Named Boundary




Spočíta presné výsledky z 3D prvkov, poskytne aj celkové výsledky násypov a zárezov, vie spracovať viacero koridorov naraz. Výkaz kubatúr sa delí podľa pomenovaných obrysov. Poskytuje aj dĺžkové údaje lineárnych prvkov a podporuje orezané koridory.


Funkcia umožňuje vygenerovať výkaz aj bez existencie pomenovaných obrysov (voľbu skupiny obrasov preskočíme cez Reset) – reportovať sa bude potom celý model.


Pre výkaz po obrysoch je nutné ich vopred pripraviť, napr do samosttaného súboru , ktorý sa referenčne pripojí k s pracovnému súboru.

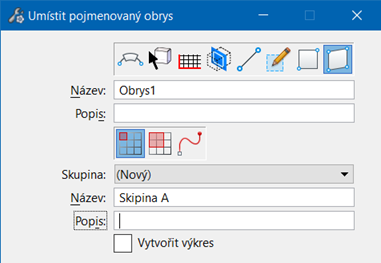

Vytvorenie pomenovaných ohrád:

Tvorba výkresu> Pojmenované obrysy

Drawing production > Named Boundary


Reporty:

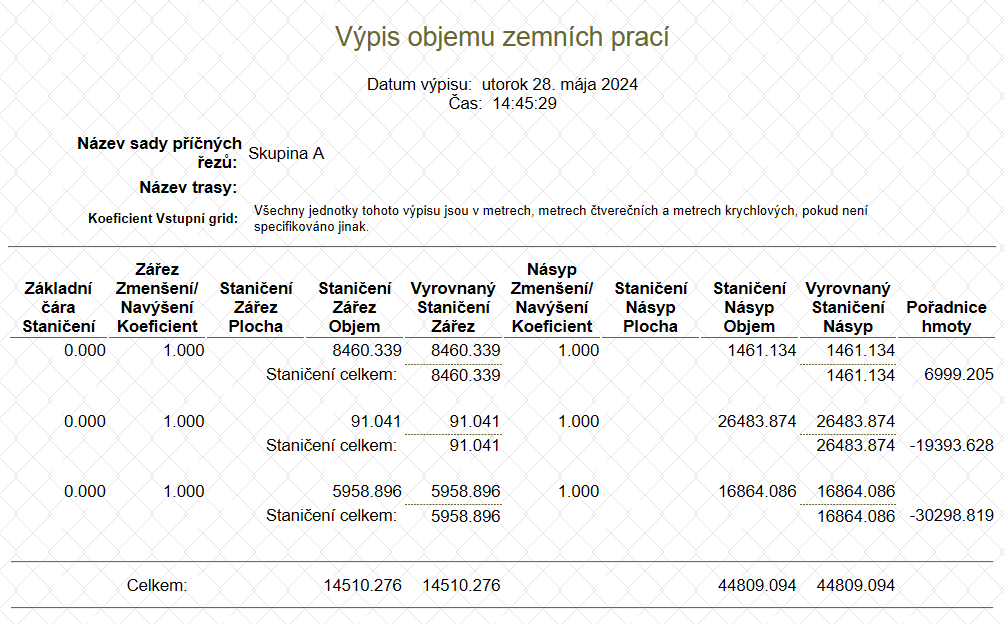

 Evaluation > 06010cz ObjemZemnichPraci.xsl

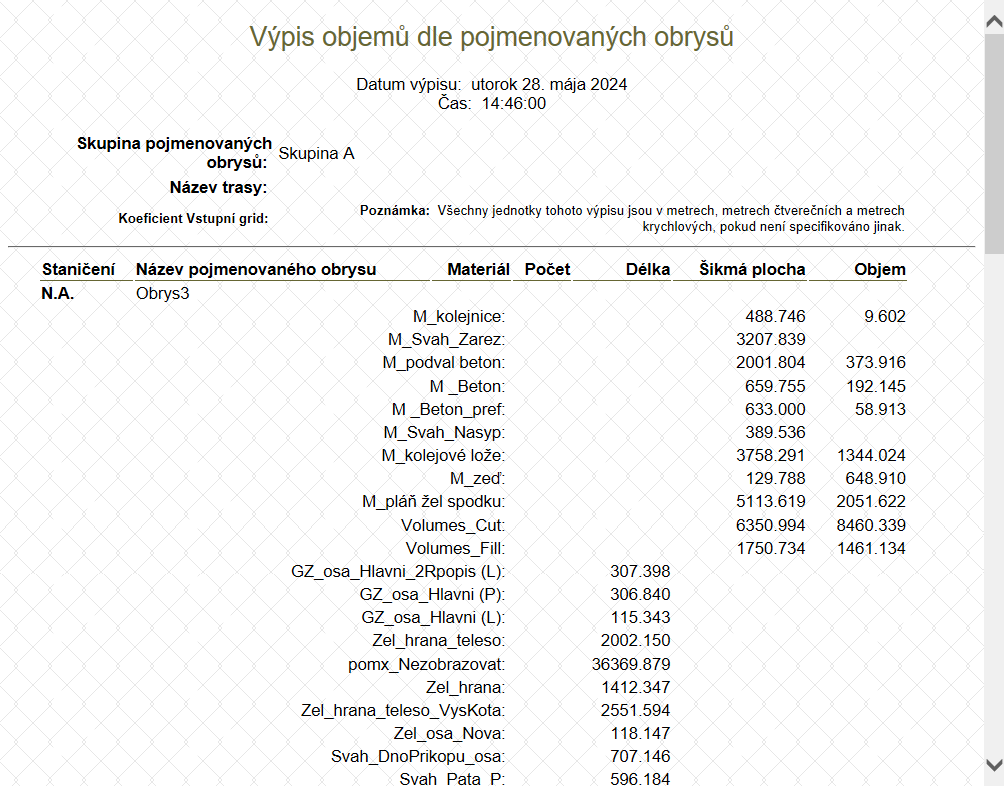

Evaluation > 06060cz ObjemDlePojmenovachObrysu.xsl

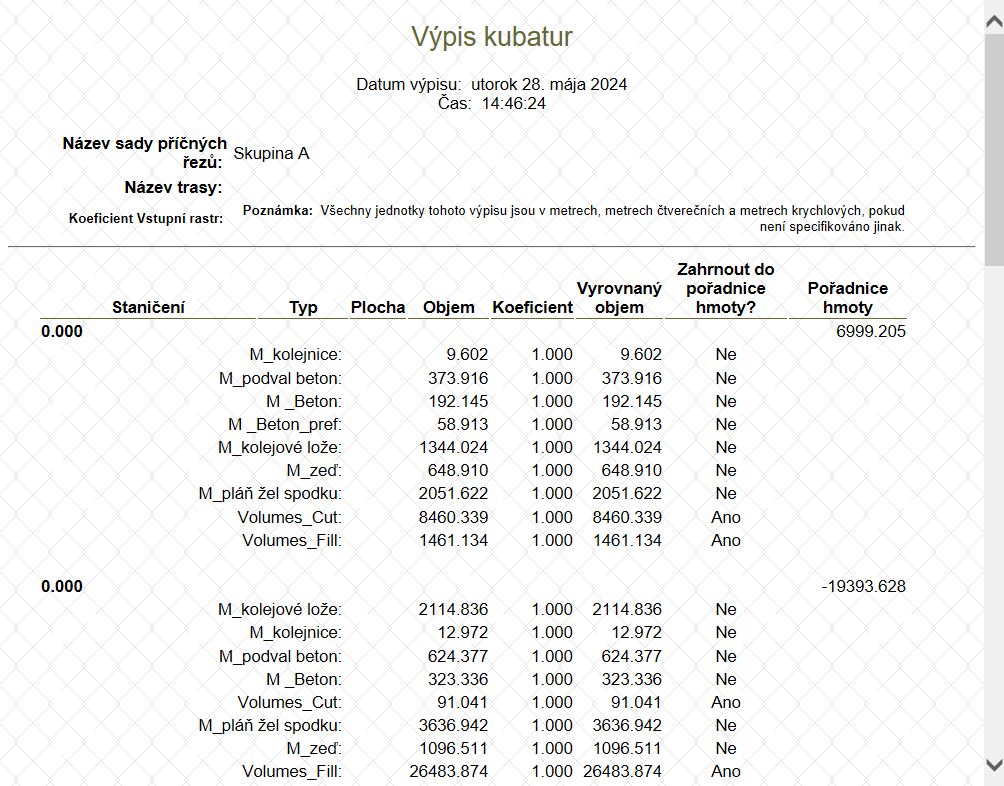

Evaluation > 06100cz Kubatury.xsl



Naposledy upraveno: 31.5.2024
