Při použití příkazů geometrie si pravidla a vazby prvků automaticky nastavuje a vytváří aplikace. S prvky, které mají pravidla, nelze manipulovat nástroji MicroStationu. Pravidla lze prvku dočasně vypnout (deaktivovat) nebo trvale odstranit. S prvkem bez pravidel pak můžete manipulovat příkazy MicroStationu. Pravidla mohou být neaktivní i z důvodů vazeb okolních prvků.

Neaktivní a aktivní pravidla poznáte podle barvy. Barvu aktivních a neaktivních pravidel a vazeb lze nastavit v Přednostním nastavení v Nastavení manipulátorů



Aktivovat pravidla

Activate Rules

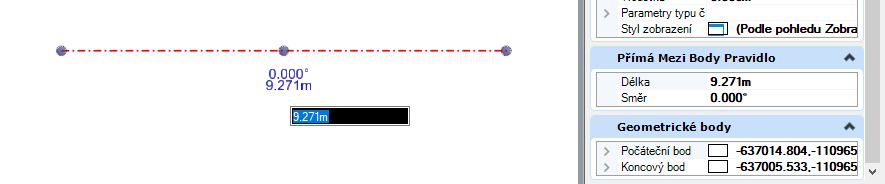

Příkaz aktivuje pravidla. Neboli jsou aktivní a prvek lze upravovat pomocí pravidel. Pokud je vypnete, tímto příkazem je opět obnovíte


Deaktivovat pravidla

Deactivate Rule

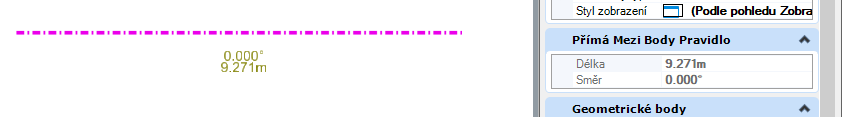

Zamkne editaci parametrů pravidel. Pravidla nelze upravovat. Prvek lze upravovat příkazy MicroStationu.

Pokud opět pravidla na upraveném prvku aktivujete, prvek se změní podle nastavených pravidel a nebude respektovat provedené úpravy MicroStation příkazy.



Odstranit pravidla

Remove Rules

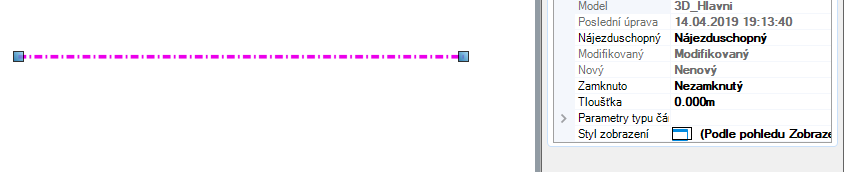

Odstraní pravidla z vybraných prvků. Z prvku se stává obyčejný prvek MicroStationu.




Aktivovat/Deaktivovat pravidla reference

Activate/Deactivate Referencing Rules

Vypnete/zapnete prvku vazby propojení na jiné prvky.

Pokud prvky na sebe navazují, mají mezi sebou vzájemné vazby, např. úchop na společný bod apod.

Deaktivace reference dočasně vypne tyto vzájemné vazby. Po zpětné aktivaci pravidel se prvek opět naváže na původní okolní prvek.

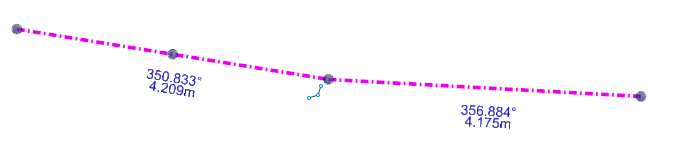

Před deaktivací

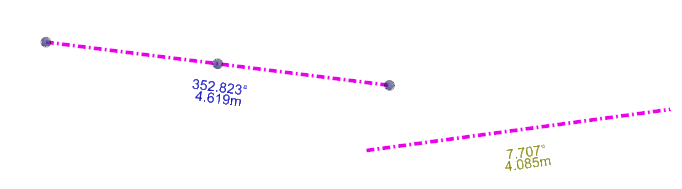

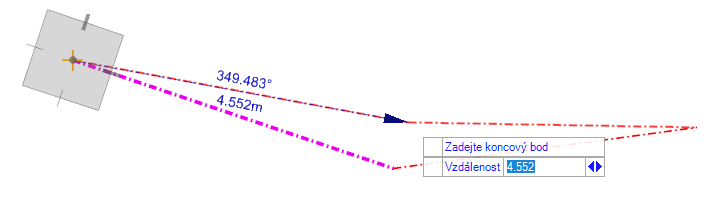

Po deaktivaci reference u navazujícího prvku

Po zpětné aktivaci pravidla u navazujícího prvku
