Pojmy, které se mohou zpočátku uživateli plést. Proto zde malé vysvětlení. Vždy se jedná o příčný řez, ale někdy je to výkres a někdy jen dočasná kresba na monitoru.


Příčné řezy

Většinou se tento pojem používá v souvislosti s vygenerovanými příčnými řezy jako výslednou kresbou, kterou lze popisovat a tisknout.

Příčné řezy vznikají nástrojem

Tvorba výkresu> Pojmenované obrysy> Vložit pojmenovaný obrys

Drawing production> Named Boundary> Place nameed Boundary

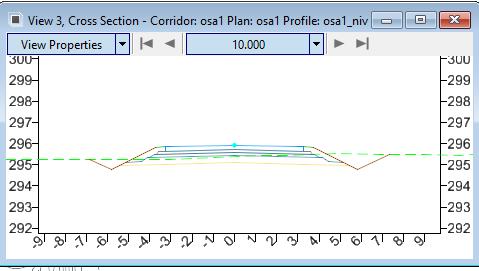

Dynamické řezy

Příkaz Koridory> Dynamické řezy Corridors> Dynamic Sections

Nástroj pro pocházení příčných řezů kolmo na vybranou hranu. Nevytváří výkresy řezů, řezané hrany 3D prvků se zobrazují pouze dočasně ve vybraném okně pohledu.

Příkaz nepotřebuje žádné vytvořené modely nebo pohledy příčných řezů. Jde jen o dočasnou kresbu, která zmizí přechodem na další staničení nebo zavřením okna pohledu.

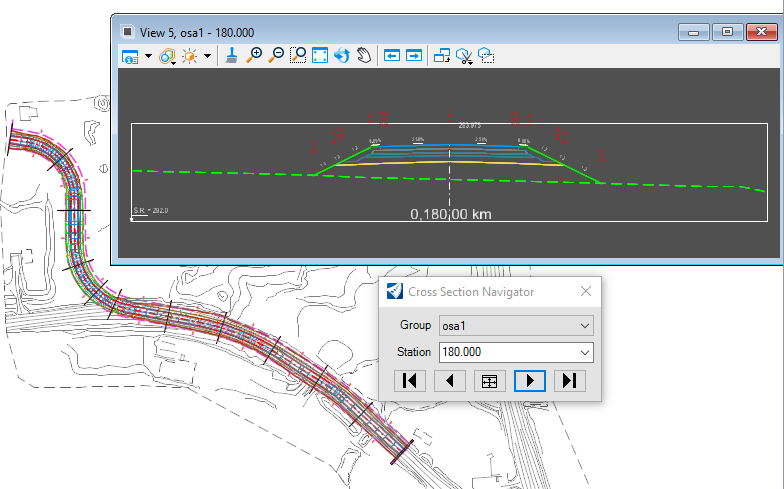

Procházení příčných řezů

Příkaz Tvorba výkresu> Procházet příčné řezy Drawing Production> Cross Section Navigator

Nástroj, který nabízí procházení již hotové sady příčných řezů (vygenerovaných modelů příčných řezů) ve vybraném okně pohledu.

Příkaz do vybraného okna pohledu otevře model řezu ve zvoleném staničení a zarovná celý řez do zvoleného okna pohledu.

Příkaz prazuje s již vygenerovanými modely.
