Obecně jsou příčné řezy generovány říznutím modelů plochou pojmenovaných obrysů. Pojmenované obrysy a provázané uložené pohledy jsou pak připojeny referenčně do modelů Kresby. Modely Kresby jsou pak referenčně připojeny do výsledného tiskového archu.

Jedná se o „živé“ řezy modelu. Kresba v řezu je na řezaný model stále provázána a pokud dojde ke změně modelu, dojde i ke změně kresby v řezech.

V případě, že potřebujete sáhnout na již vytvořené řezy a upravit linie vygenerované řezem, zamyslete se, zda již nebudete měnit model.

Dokreslení

Do modelů Kresby a Archu lze cokoliv dokreslit. To problém není. Dokreslené prvky ale nijak nemění model a jakákoliv změna v modelu upraví i kresbu v modelech řezů. Tak se může stát, že pokud něco popíšete nebo doplníte vlastní kresbou, po úpravě modelu nebude kresba již na nic navazovat nebo popis bude „viset ve vzduchu“.

Změny hran řezaného modelu

Pokud se rozhodnete řezné čáry (hrany komponent, hrany terénu,…) ve výsledných řezech upravit bez ohledu na model, existuje způsob, jak toho dosáhnout.

Jděte do modelu kresba a zde otevřete správce referenčních výkresů. Připojený pojmenovaný obrys připojte příkazem Nástroje> Spojit do aktivního Tools> Merge Into Master spojte do modelu. Tím zrušíte referenční vazbu na model vazbu a původní referencovaná grafika se stane součástí aktivního modelu Kresby.

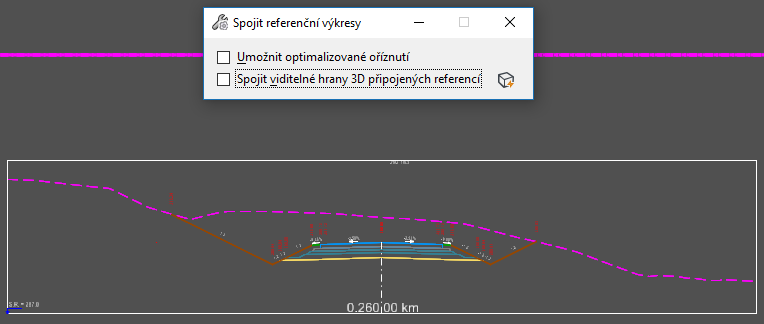

Nezapomeňte zapnout parametr Spojit viditelné hrany…

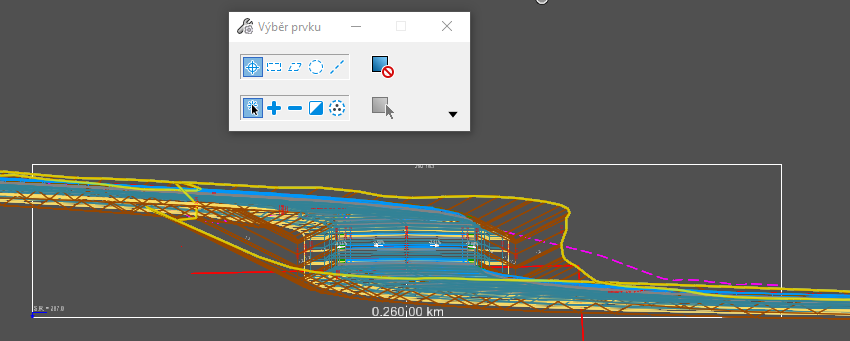

Bez zapnutého parametru

Se zapnutým parametrem

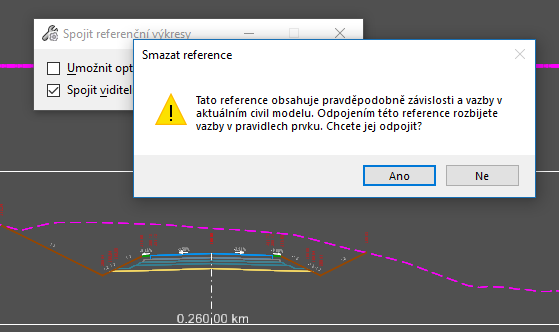

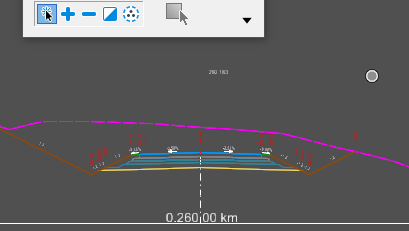

Program se zeptá na ztrátu vazeb                                           A zde je editovatelný výsledek


Nyní je možné čáry upravovat běžnými editačními nástroji MicroStationu.

Provedené změny zpětně nemají vliv na model projektu.
