Pokud již máte hotový Arch s referenčně připojenými modely Kresba a potřebujete připojit nové okno řezu s popisem a tím doplnit sestavu řezů v archu o další staničení, máte možností více

  • Vytvořit nový pojmenovaný obrys, vytvořit řez (Kresba), popsat a přidat do Archu
  • Využít hotový pojmenovaný obrys, vytvořit řez (Kresba), popsat a přidat do Archu
  • Využít hotový řez a přidat jej do Archu


Postupy si ukážeme na příkladu přidání staničení 180 mezi staničení 150 a 200

Vytvořit nový pojmenovaný obrys, vytvořit řez (Kresba), popsat a přidat do Archu

Postup je stejný jako při vytváření celé sady řezů. Rozdíl je v zadání staničení a v nevytváření nového, ale výběru již hotového Archu. Ve výsledku je vytvořen jeden nový pojmenovaný obrys, dále nový model Kresba a ten je připojen jako reference do již hotového Archu.

      1. Zvolte příkaz Place Named Boundary> Civil Cross Section, vyberte stejnou trasu
      2. V poli Group vyberte již hotovou skupinu, do které chcete staničení (řez) přidat
      3. Zadejte hodnotu staničení Start Location: 180, Stop Location: 180
      4. Zkontrolujte, zda je zatržený Create Drawing a Show Dialog
      5. Po otevření dialogu Create Drawing zadejte způsob popisu a v okně Sheet vyberte stejný Sheet, do kterého chcete řez přidat.

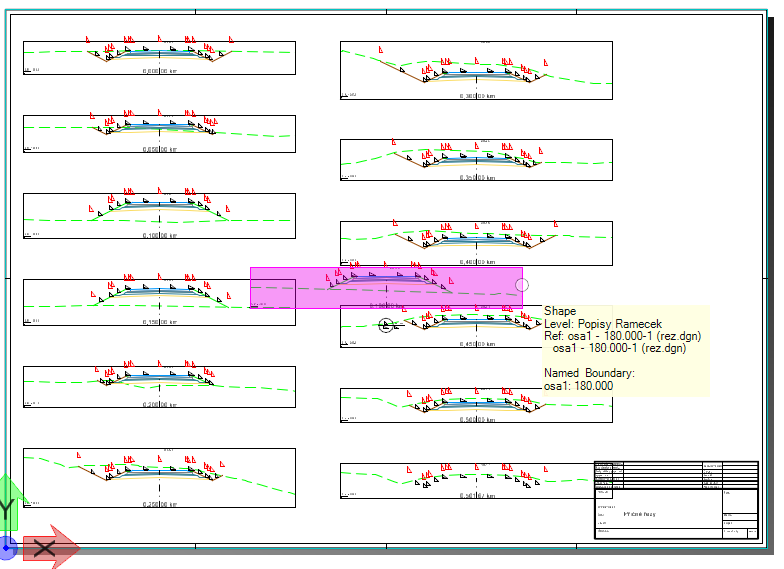

      6. Je vytvořen nový model Kresba a referenčně připojen doprostřed Archu. Posuňte jej běžnými nástroji referencí na požadované místo

Využít hotový pojmenovaný obrys, vytvořit řez (Kresba), popsat a přidat do Archu

Zde již nepoužíváme příkaz Place Named Boundary, protože nevytváříme nový pojmenovaný obrys. Pokud není vytvořen, je nutné vytvořit nový model - kresbu řezu a ten připojit jako referenci do Archu. Sada pojmenovaných obrysů bez modelů řezů může vzniknout i tak, že není otevřený 3D model při vytváření pojmenovaných obrysů.

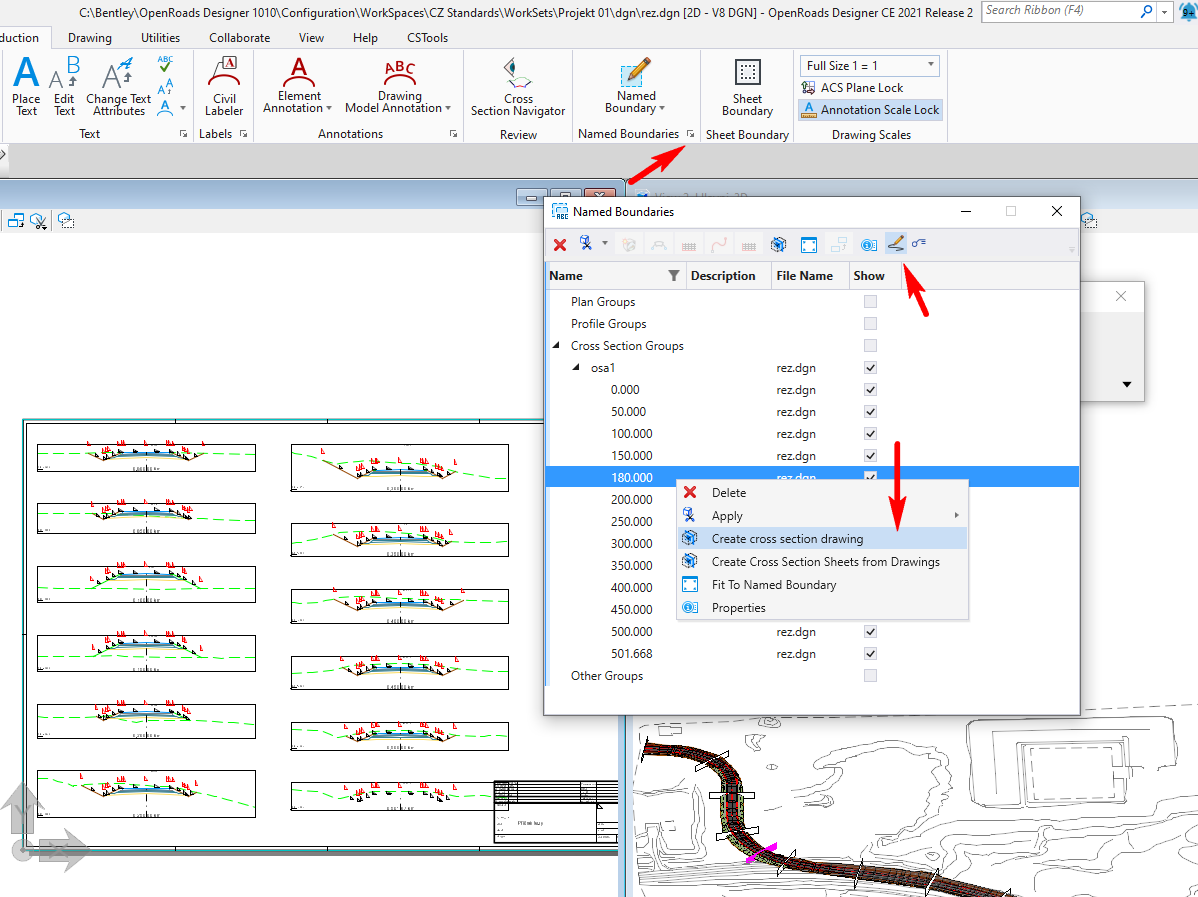

  1. Otevřete správce pojmenovaných obrysů.
  2. Vyberte požadované staničení, stiskněte pravé tlačítko a vyberte příkaz Create Cross Section Drawing. Nezapomeňte otevřít 3D model a zatrhnout parametr Show the Create Dialog

  1. Nastavte popis a v okně Sheet vyberte Arch, do kterého chcete referenci řezu přidat
  2. Posuňte jej běžnými nástroji referencí na požadované místo

Využít hotový řez (Kresba) a přidat jej do Archu

Pokud je již hotový model Kresba (např. z jiné sady řezů), lze jej přidat do Archu příkazem Vytvořit Archy příčných řezů z Kreseb Create Cross Section Sheets form Drawings

  1. Ve správci pojmenovaných obrysů vyberte požadované staničení a na pravém tlačítku zvolte příkaz Vytvořit Archy příčných řezů z Kreseb Create Cross Section Sheets form Drawings.
  2. Vyberte jako cílový již existující požadovaný Arch
  3. Model bude přidán jako reference doprostřed Archu
  4. Posuňte jej běžnými nástroji referencí na požadované místo
