Pokud chcete vidět všechny příčné řezy Kresba (modely v měřítku 1:1) v jednom modelu Kresba, nabízí se dva postupy, jak je spojit do jednoho.

Vyskládáte tak vlastní sestavu řezů 1:1 z již hotových modelů řezů.


  • Použitím makra

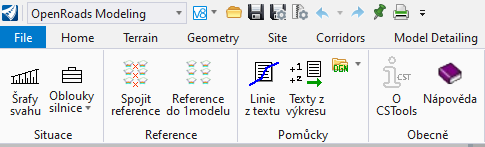

    1. Zvolte příkaz CSTools> Reference do 1modelu

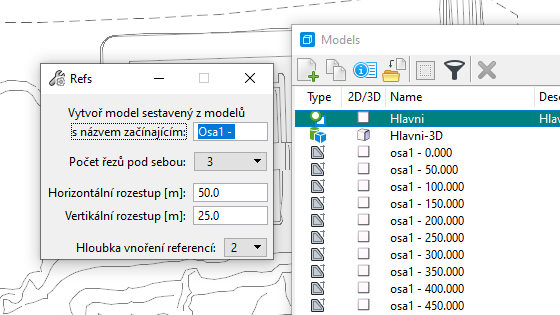

    2. Zadejte počáteční název modelů, které chcete spojit do jednoho. Program projde všechny modely výkresu a podle zadaného řetězce v začátku názvu vybere modely ke spojení
    3. Klikněte do výkresu

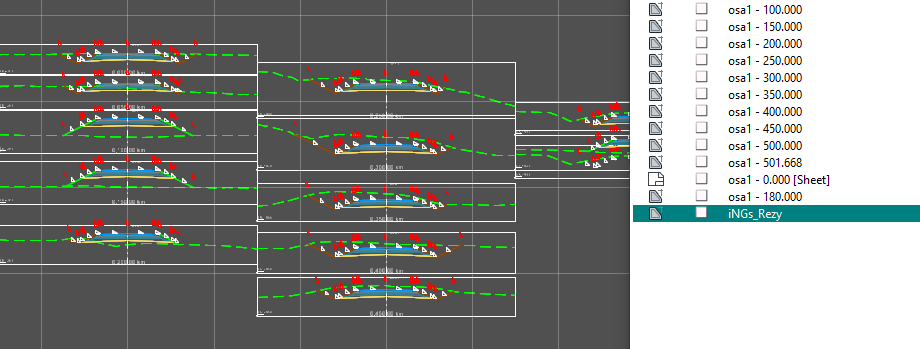

Vznikne nový model s referenčně připojenými modely, výkresy řezů 1:1


  • Ručně
    1. Založte nový model Kresba, nastavte Měřítko popisu 1:100
    2. Do něj referenčně připojte první model (např. staničení 0) v měřítku 1:1

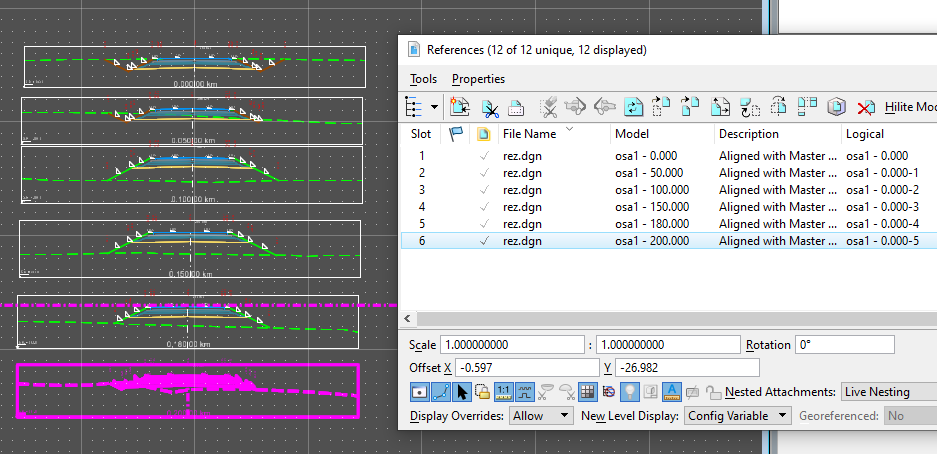

    3. Ve správci referencí jej příkazem Kopírovat referenci Copy Reference zkopírujte tolikrát, kolik chcete mít ve výkresu modelů řezů. Samozřejmě s odpovídajícím posunem Y, případně X
    4. Ve správci referencí ve sloupci Model měňte názvy modelu






Naposledy upraveno: 01.06.2024
