Pokud zadáváte hodnoty klopení do pruhu ručně nebo importem a chcete klopit vnitřní hranu až ve staničení, kde hodnota klopení na vnější hraně dosáhne zpětného sklonu koruny, hodnotu lze dopočítat ručně nebo si pomoci přímo editorem klopení.

Postup si ukážeme na příkladu

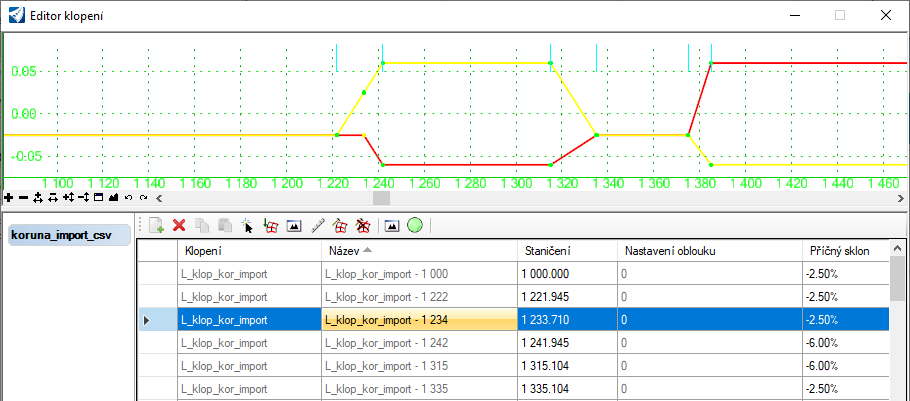

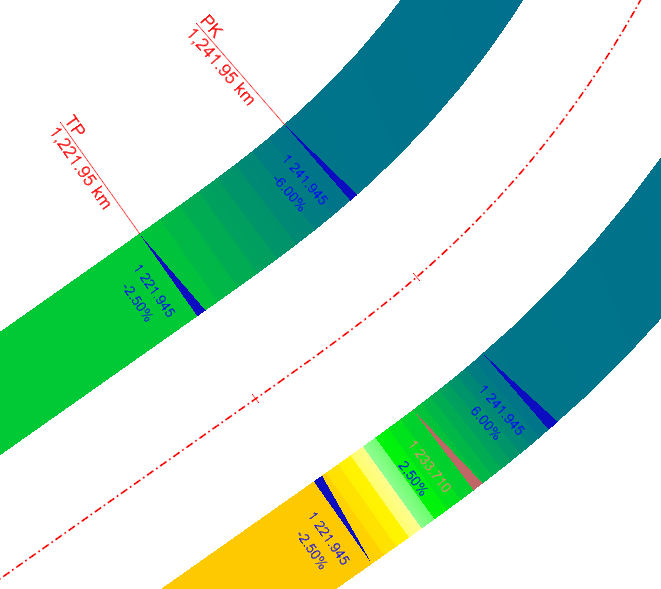

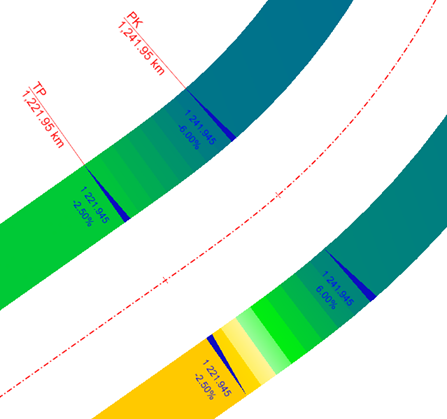

Na obrázku vidíte výchozí stav: Základní střecha -2.5%, plné klopení 6%. Na vnitřní hraně nyní potřebujeme dopočítat staničení, kdy je na vnější hraně zpětný sklon +2.5%.

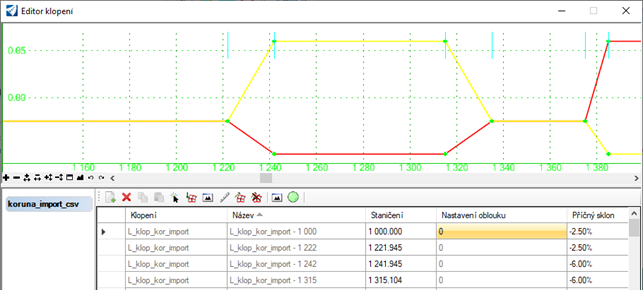

Schéma klopení v editoru klopení: žlutá je pravá-vnější a červená levá-vnitřní


Bez vazeb bodů klopení

Princip

Přidáme dva body klopení. Do vnější hrany klopení přidáme pomocný bod - na spojnici dvou okolních bodů klopení a ve sklonu 2.5% (zpětný sklon vůči vnitřní hraně). Bod je vytvořen na odpovídajícím staničení. K tomuto bodu pak vytvoříme na vnitřní hraně odpovídající bod ve staničení vnější hrany.

  1. Zvolte příkaz Vložit příčný sklon
  2. Zvolte název vnějšího pruhu, kam chcete vkládat bod pomocný bod klopení

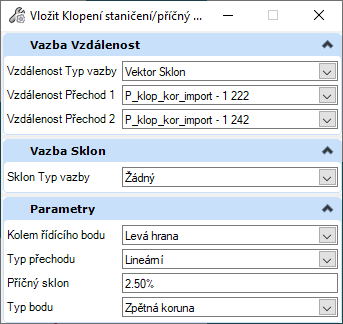

  3. Do Vazba Vzdálenost zadejte Vektor Sklon - pomocí dvou okolních bodů (začátek a konec přechodnice) a do parametru Příčný sklon zadejte hodnotu odpovídající opačnému příčnému sklonu. Zde v příkladu je to 2.5%.

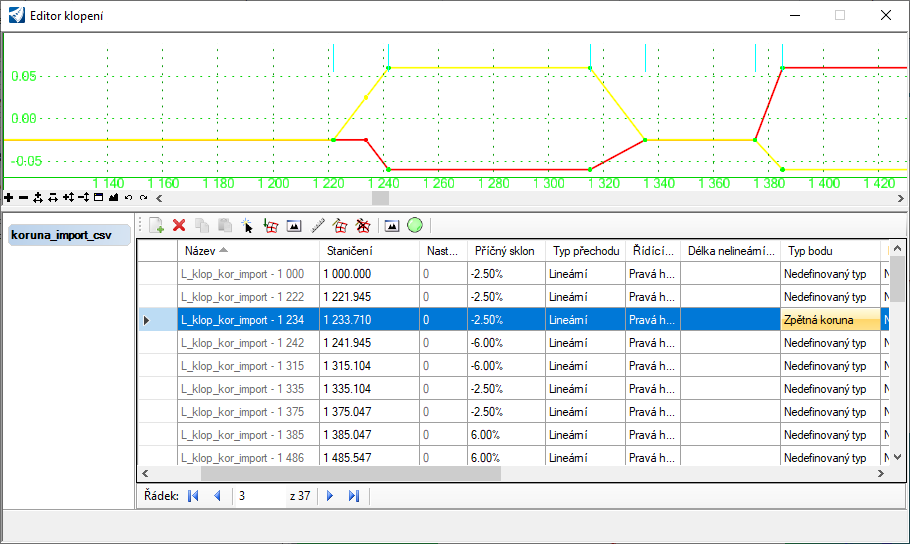

  1. Do vnější hrany je spočten nový bod (zde na staničení 1233.71)

Nyní přidáme cílový hledaný bod do vnitřní hrany.

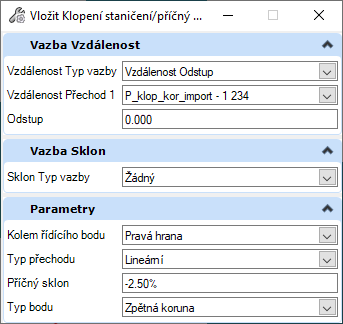

Zvolte příkaz Vytvořit nový bod klopení, nastavte Vazba Vzdálenost na Vzdálenost Odstup. V hodnotě Odstup zadejte 0 a do hodnoty příčného sklonu v Parametry zadejte sklon střechy.

Tato varianta je bez vazby nového bodu klopení. Při hodnoty základního příčného sklonu zůstane hodnota dopočteného sklonu na původní hodnotě střechy.

S vazbami bodů klopení

Propracovanější varianta, která se hodí v případě, že plánujete na trase provádět úpravy sklonů.

Princip

Do vnější hrany klopení přidáme pomocný bod - na spojnici dvou okolních bodů klopení a ve sklonu 2.5% (zpětný sklon vůči vnitřní hraně). Bod je vytvořen na odpovídajícím staničení. Tomuto bodu nastavíme i vazbu opačného příčného sklonu od předchozího bodu.

K tomuto bodu pak vytvoříme na vnitřní hraně ve stejném bod s vazbou staničení bodu na vnější a sklonu střechy na vnitřní.

  1. Zvolte příkaz Vložit příčný sklon
  2. Zvolte název vnějšího pruhu, kam chcete vkládat bod pomocný bod klopení

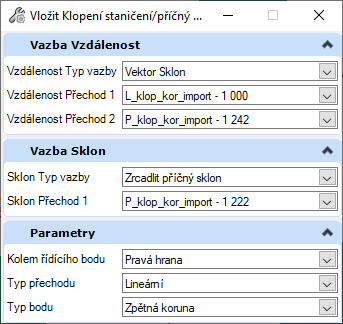

  3. Do Vazba Vzdálenost zadejte Vektor Sklon - pomocí dvou okolních bodů (začátek a konec přechodnice)
    Do Vazba Sklon zadejte Zrcadlit příčný sklon a zadejte předchozí bod (základní střecha)

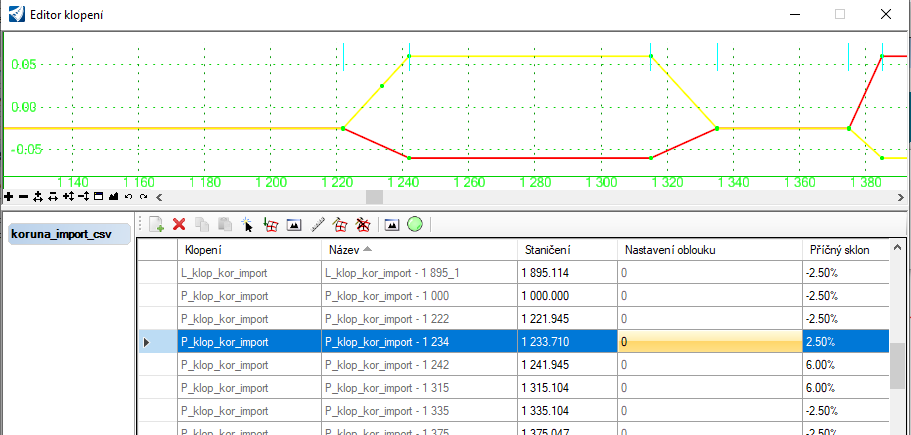

  1. Do vnější hrany je spočten nový bod (zde na staničení 1233.71)

Nyní přidáme cílový hledaný bod do vnitřní hrany.

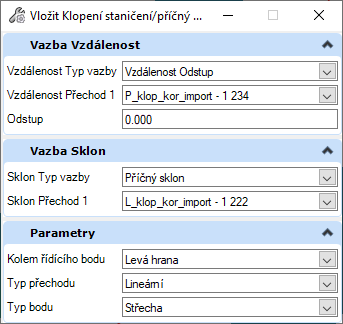

Zvolte příkaz Vytvořit nový bod klopení. Nastavte mu Vazbu Vzdálenost na Vzdálenost Odstup od bodu na vnější hraně a do ve Vazba Sklon hodnotu příčného sklonu předchozího bodu na vnitřní hraně.

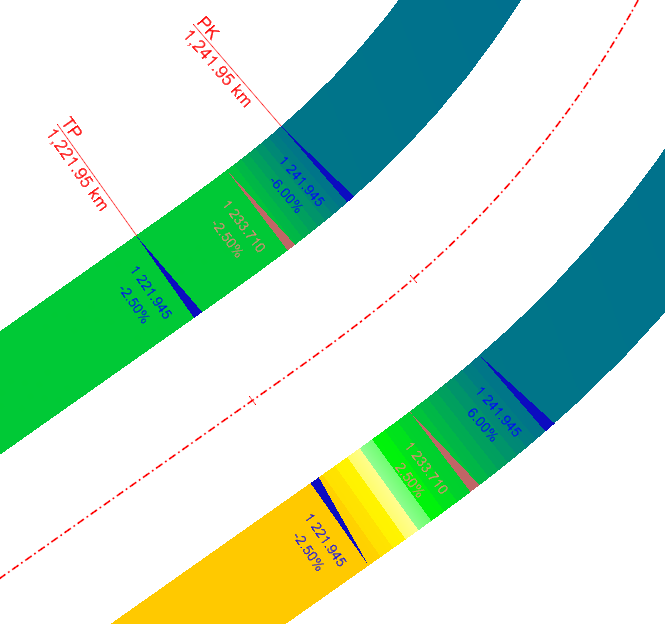

Výsledný stav lze vidět na obrázku


Při změně základního příčného sklonu střechy je přepočteno staničení i hodnoty sklonů.


  • Obecně je vhodné nastavovat vazby bodů klopení alespoň pro vnitřní hranu. Lze si tak ušetřit čas při editacích sklonů a staničení a upravovat pouze klopení na vnější hraně.





Naposledy upraveno: 01.06.2024
