Hodnoty příčných sklonů nastavené v pruzích klopení lze upravovat více způsoby.

Editor klopení

OpenRoads Modelování> Koridory> Klopení> příkaz Editor klopení

Corridors> Superelevation> Edits> Superelevation Editor

Po otevření editoru klopení lze hodnoty příčného sklonu a délky přechodů přidávat a upravovat ručně přímo v tabulce editoru.

V dialogu vidíte vlevo název sekce, kterou jste vybrali. Pokud vyberete v koridoru více sekcí, budou zde zobrazeny.

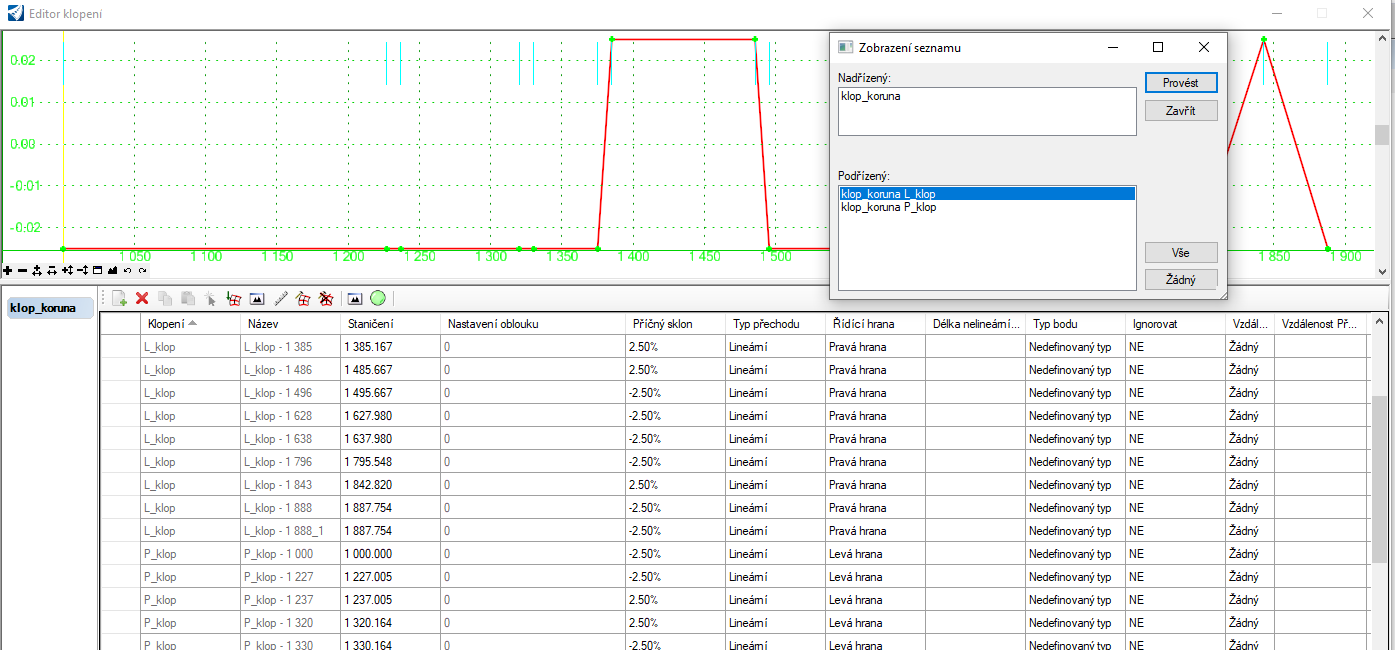

V horní části okna je vidět (needitovatelné) schéma klopení jednotlivých pruhů klopení.

Kliknutím pravým tlačítkem do okna a příkazem Zobrazení seznamu… lze vybírat, které pruhy klopení chcete v okně schématu vidět. (nemá vliv na seznam bodů ve spodní části okna)


Ve spodní části vidíte seznam všech bodů klopení ze všech pruhů dané sekce.

V tabulce lze řádky (body klopen) řadit libovolně pravým tlačítkem na hlavičku sloupce a výběr příkazu.


Přidání hodnoty klopení

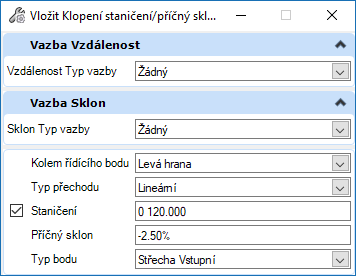

Novou hodnotu klopení do pruhu klopení (lomový bod na řídící čáře) lze v dialogu přidat tlačítkem Přidat Nový. Novou hodnotu klopení (příčný sklon, staničení, typ,…) přidáváte do již vytvořeného pruhu klopení (řídící čáry).

Pro volbě přidat Nový vybíráte název pruhu klopení, kam chcete hodnotu přidat a nastavujete staničení, hodnotu příčného sklonu, stranu, kolem které (levá/pravá strana) klopíte a typ bodu klopení.

  • Tip

Po vložení minimálně jednoho řádku klopení lze vybraný řádek nakopírovat do seznamu vícekrát pomocí CTRL+C a CTRL+V


  • Tip

Také lze na vybraný řádek kliknout pravým tlačítkem, zvolit Kopírovat a pak Vložit.

Tlačítkem Importovat přechody klopení nasypete seznam včetně hodnot z textového (csv) souboru. Spouštíte vlastně příkaz Importovat klopení

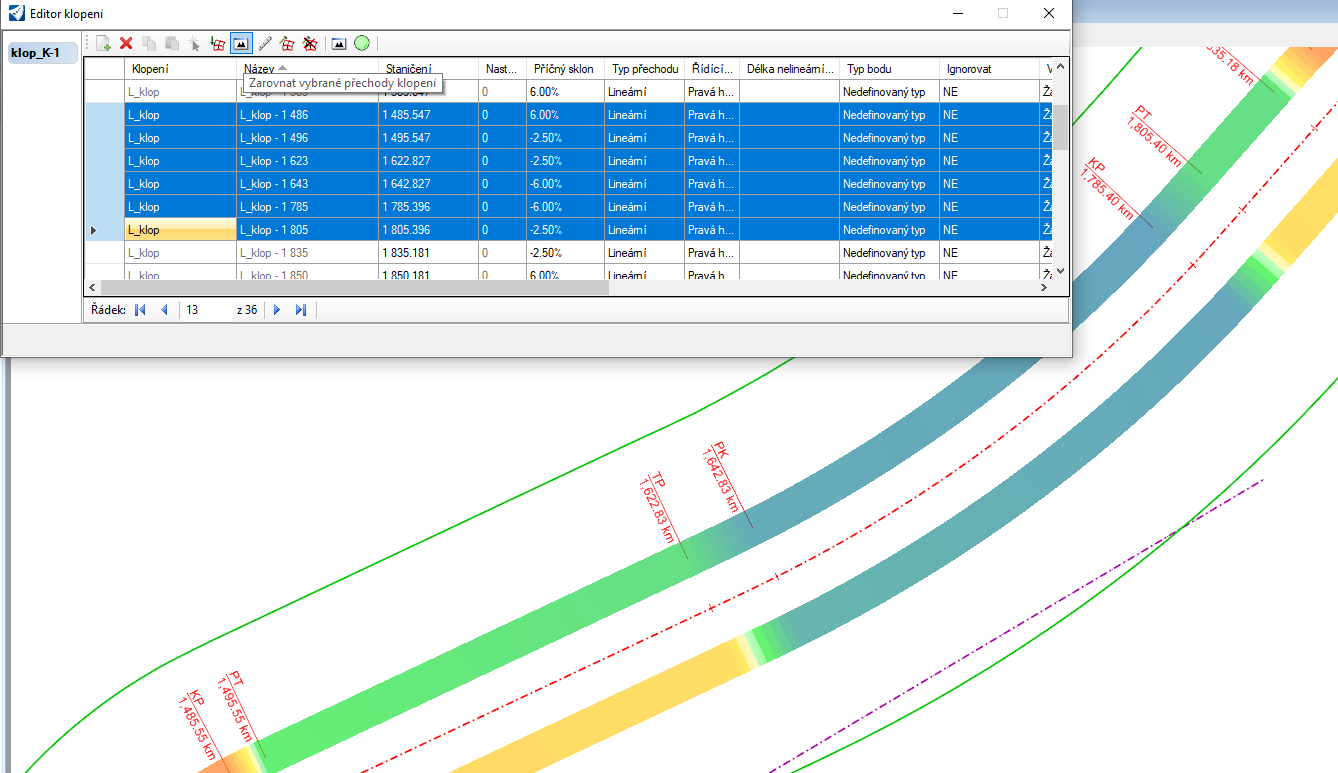

Při výběru více řádků lze do aktivního okno pohledu příkazem Zarovnat vybrané přechody klopení přesunout nad tato staničení v situaci.


Grafická úprava hodnoty klopení

Staničení a hodnotu klopení lze upravovat i myší přímo v grafice. Slouží pro to dva nástroje: okno klopení, které využívá speciální okno pohledu klopení a další způsob se nabízí, pokud v situaci vyberete přímo pruh klopení. Hodnoty pak upravujete přímo pomocí manipulátorů.

Některé hodnoty mohou být zamknuté pro editaci. Tyto hodnoty mohou být např. napojeny vazbou na jiný bod dle definice výpočtu klopení.

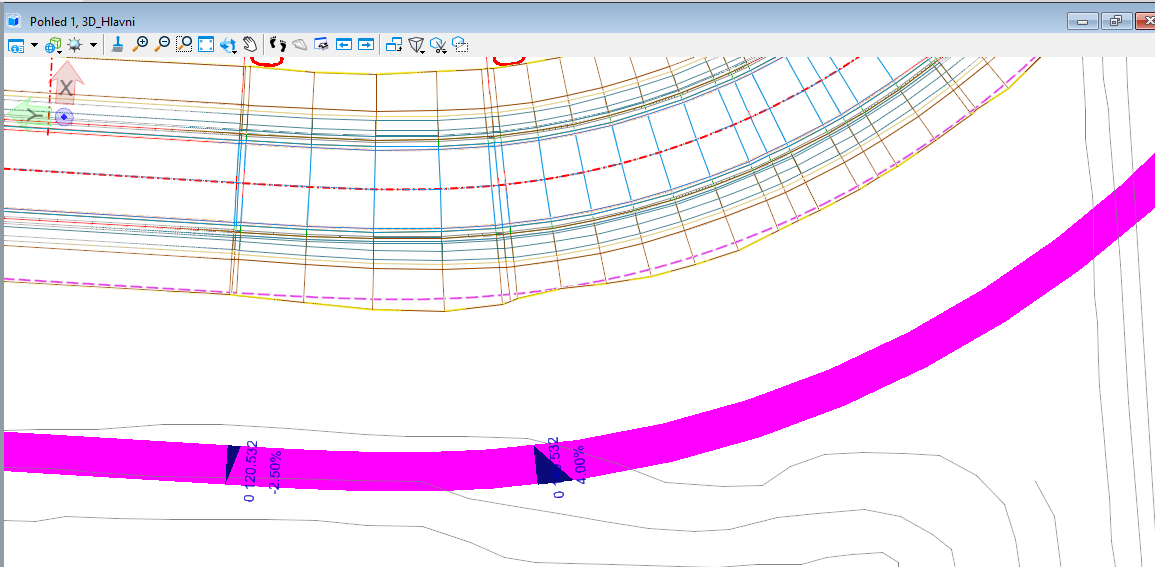

Manipulátory v situaci

Výběrem pruhu klopení v situaci jsou zobrazeny hodnoty klopení (staničení a příčný sklon), které můžete přímo v grafice posouvat za manipulátory nebo hodnotu přepsat výběrem a přepisem v grafice.

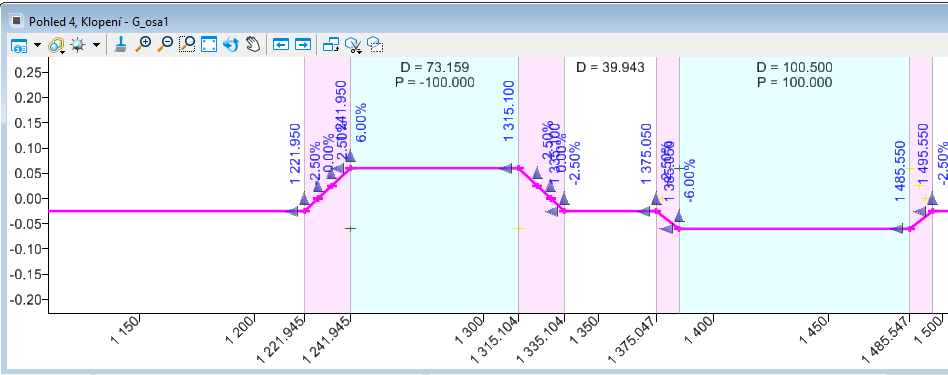

Okno klopení

OpenRoads Modelování> Koridory> Klopení> Spočítat> příkaz Otevřít okno klopení

OpenRoads Modeling> Corridors> Superelevation> Calculate> příkaz Open Superelevation View


Příkaz Otevřít okno klopení vyžaduje zadat sekci klopení a okno, kde budou zobrazeny jednotlivé pruhy klopení jako řídící čáry, které lze poté upravovat pomocí manipulátorů nebo dynamicky přepisem hodnot přímo v okně.

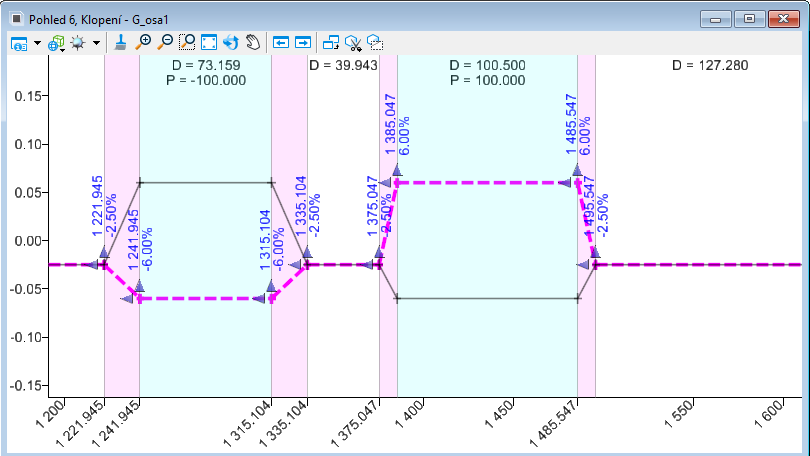

Zobrazení čáry schématu v okně klopení

Zobrazení hrany schémata v okně klopení není prozatím moc dokonalé (do verze 10.10). Čára prostě není vidět a uživatel ji musí v okně pohledu najít a kliknout na ni. Pak se zobrazí, po kliknutí jinam opět zmizí.



Pokud ji chcete vidět stále, klikněte na čáru a zapněte v dialogu Vlastnosti způsob zobrazení jiný než Dle okna pohledu. Lze použít Černobílé nebo z CZdatasetu vytvořené Klopeni, případně pro rozlišení Klopení_L a Klopeni_P v různých barvách a stylech čáry.


Vyberte čáru a v dialogu Vlastnosti jí v kategorii Rozšířené/Styl zobrazení nastavte požadovaný styl zobrazení.

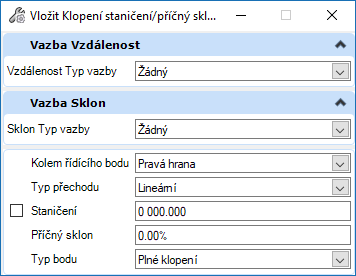

Příkaz Vložit příčný sklon a staničení

Hodnotu staničení a příčného sklonu včetně možné definice vazeb na jiné body klopení lze do pruhu klopení přidat příkazem. Je to přidání záznamu (bodu klopení) do pruhu klopení.


OpenRoads Modelování> Koridory> Klopení> příkaz Vložit příčný sklon staničení

OpenRoads Modeling> Corridors> Superelevation> příkaz Insert Station Cross Slope


Po spuštění příkazu vyberte ve výkresu pruh klopení, do kterého chcete hodnotu přidat.

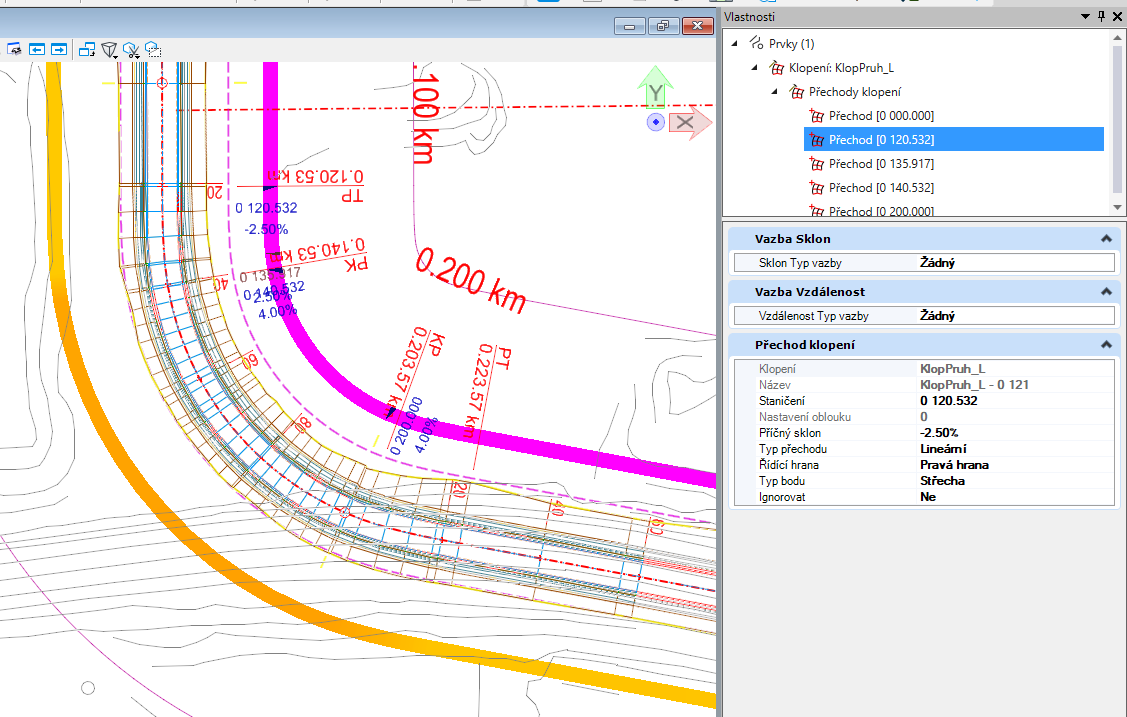

Dialog Vlastnosti

Hodnoty klopení lze upravovat i v dialogu Vlastnosti





Naposledy upraveno: 01.06.2024
