OpenRoads Modelování> Terén> Vytvořit> Další metody> Vytvořit model terénu z ASCII souboru

OpenRoads Modeling> Terrain>  Create> Additional methods> Create Terrain model from ASCII File

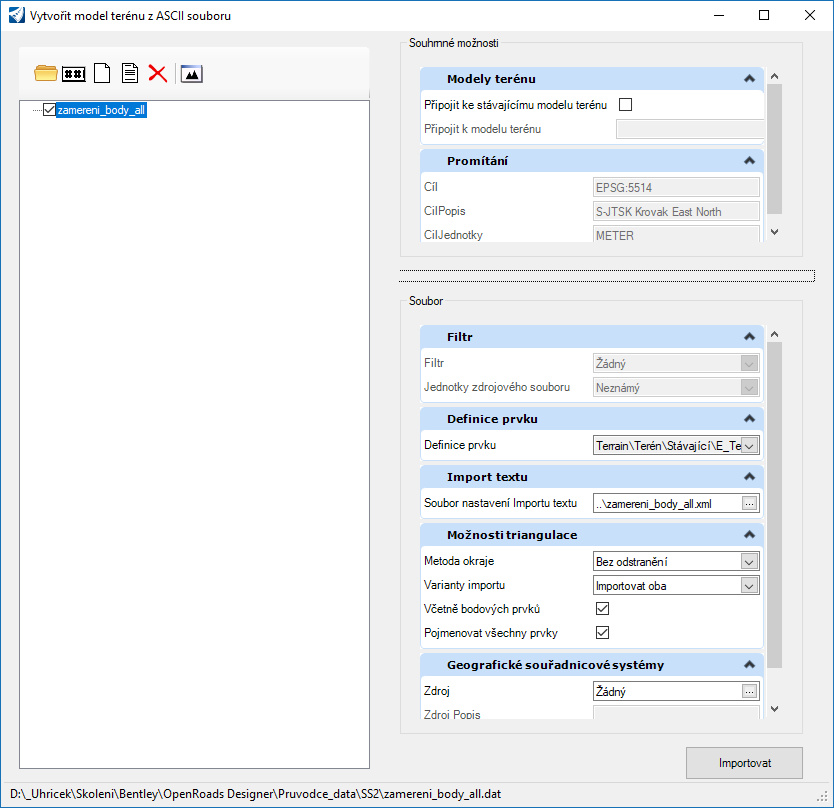

Příkaz nabízí import bodů a hran do modelu terénu z jednoduchých textových souborů.

Textový soubor je importován dle vybraného souboru předpisu XML (v dialogu je ve skupině parametrů Import textu). Pokud čtený soubor neodpovídá této definici, lze si vytvořit jiný formulář XML pro čtení dat.

Více o přípravě předpisu najdete v kapitole Vytvoření/editace předpisu.


Modely terénu

Importovaný soubor lze přidat jako další zdroj modelu terénu, který již v aktivním dgn existuje.

Promítání

Informace, do jakého souřadnicového systému data importujete. Odpovídá to systému nastavenému v aktivním dgn souboru.

Filtr

Definice prvku

Definice prvku modelu terénu. Vybíráte ze seznamu připravených definic v knihovnách.

Import textu

Soubor nastavení čtení textu neboli předpis pro čtení dat ze souboru. Nastavení předpisu najdete v kapitole Vytvoření/editace předpisu.

Možnosti triangulace

Metoda okraje

Metoda výpočtu okrajových trojúhelníků po obvodu terénu. Jednotlivé volby jsou popsány v kapitole Metoda výpočtu hranice terénu

Varianty importu

Importovat pouze terén

Je vytvořen nový terén bez zdrojových hran a bodů. Prvky lze zobrazovat pouze dle definice prvků terénu a není možné je měnit.

  • Terén lze následně aktualizovat ze zdroje.

Importovat pouze prvky

Do výkresu jsou naimportovány a vykresleny pouze zdrojové prvky (body a hrany, ze kterých je terén vytvořen). Tyto prvky jsou načteny jako typ 3D Linie. Jsou to samostatné prvky bez vazby na model terénu

Importovat Oba

Je vytvořen nový terén a současně do výkresu vykresleny prvky, ze kterých se terén skládá.

  • Terén nelze aktualizovat ze zdroje.

Včetně bodových prvků

Do výkresu jsou vykresleny i bodové prvky terénu. Bodové prvky jsou do výkresu vykresleny do tzv. Skupin bodů dle sad bodů v textu.

Definice prvku

Celý terén bude mít nastavenou Definici prvku, podle které je po importu zobrazen ve výkresu.

Pojmenovat všechny prvky
