OpenRoads Modelování> záložka Terén> skupina Vytvořit> Ze souboru

OpenRoads Modeling> Terrain>  Create> From File


Příkaz vytváří terén ze souboru jiného formátu, většinou jiné aplikace. Příkladem formátů může být *.dtm (InRoads), *.fil (MX), LandXML (univerzální).

Pro vytvoření terénu vyberte soubor, ze kterého chcete vytvořit terén a nastavte parametry importu.

Pro každý typ souboru mohou existovat jiné parametry. Tento import nenabízí procházení textového souboru, i když se může jednat o ASCII soubor. Je automaticky nastaveno čtení odpovídající typu souboru (landxml, las, ...).

  • Pro import lze vybrat i více terénů najednou, ale musí být všechny stejného typu.

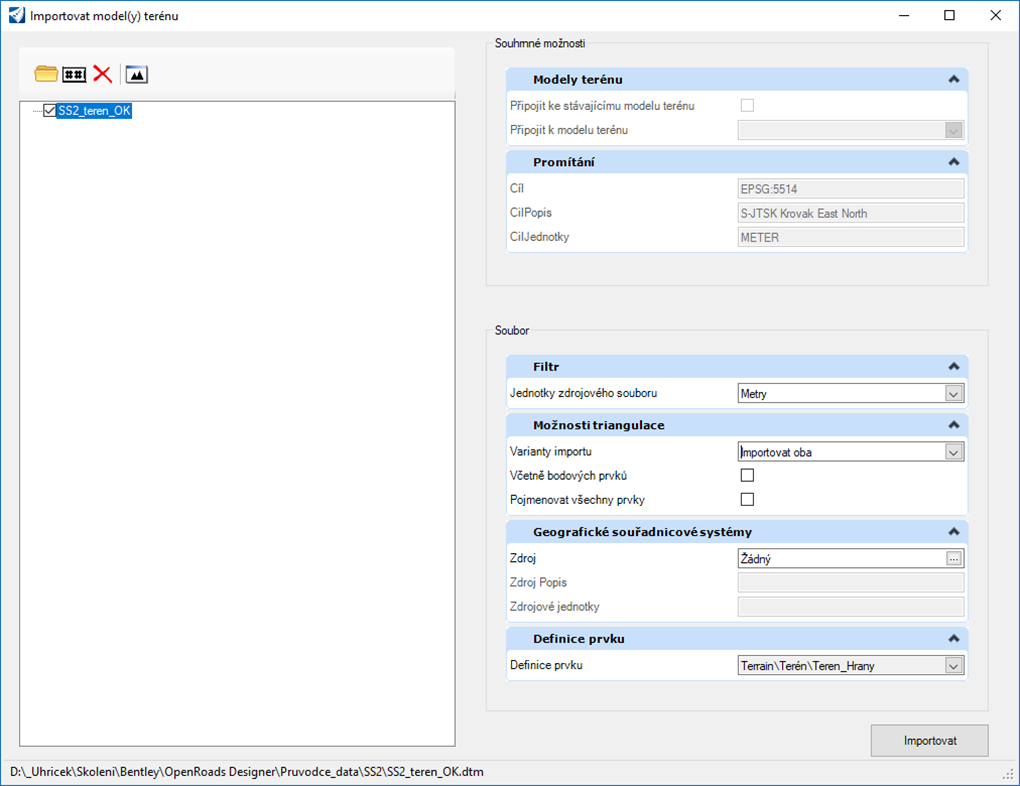

Zde je ukázka importu ze souboru *.dtm





Název terénu lze ještě před importem změnit přejmenováním

Připojit ke stávajícímu modelu terénu

Pokud již ve výkresu existuje jiný model terénu, lze k němu importovaný model připojit.

Skupina Možnosti triangulace

Importovat pouze terén

Je vytvořen nový terén bez zdrojových hran a bodů. Prvky lze zobrazovat pouze dle definice prvků terénu a není možné je měnit.

  • Terén lze následně aktualizovat ze zdroje.

Importovat pouze prvky

Do výkresu jsou naimportovány a vykresleny pouze zdrojové prvky (body a hrany, ze kterých je terén vytvořen). Tyto prvky jsou načteny jako typ 3D Linie. Jsou to samostatné prvky bez vazby na model terénu.

Importovat Oba

Je vytvořen nový terén a současně do výkresu vykresleny zdrojové prvky.

  • Terén nelze aktualizovat ze zdroje.

Včetně bodových prvků

Do výkresu jsou vykresleny i bodové prvky terénu (v InRoads Náhodné body). Bodové prvky jsou do výkresu vykresleny do tzv. Skupin bodů dle původních sad bodů v originálním terénu.

Pojmenovat všechny prvky

Prvky budou mít po importu stejné názvy, jaké měly ve svém původním terénu.

Definice prvku

Celý terén bude mít nastavenou Definici prvku, podle které je po importu zobrazen ve výkresu.




Naposledy upraveno: 01.06.2024
