Situace

Profil

Situace

Současná verze 10.10 neumí do výkresu DGN vykreslit schématické trojúhelníky a vypsat hodnoty klopení a staničení. Nabízí pouze dočasné zobrazení hodnot v pruhu klopení.

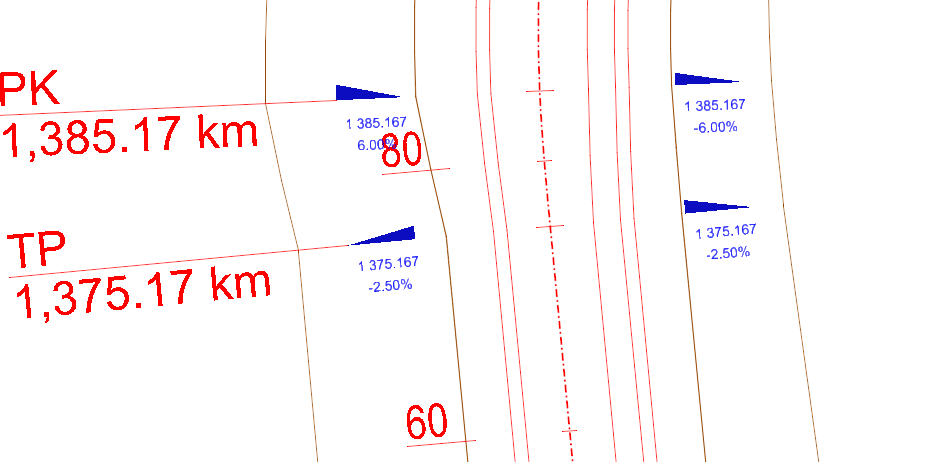

Pokud vypnete pomocnou grafiku pro klopení a koridor (v CZStandards jsou to konstrukční čáry, takže stačí F7), lze hodnoty klopení zobrazit v situaci při výběru sekce (např. v Průzkumníku projektu), tak jak je vidět na obrázku. Jedná se ale pouze o dočasnou grafiku. Vzdálenost a velikost trojúhelníků závisí na nastavení pruhu klopení.

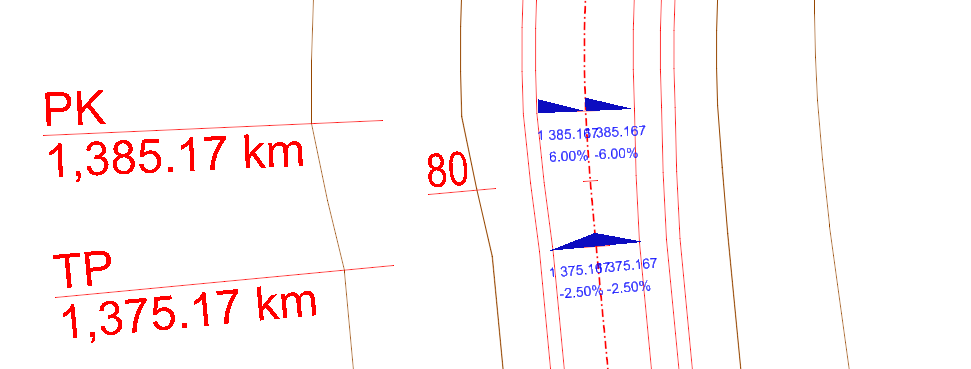

Při změně odstupu a šířky pruhu klopení



Kdo má ještě k dispozici PowerCivil/InRoads (předchůdce OpenRoads), lze využít jeho popisu pomocí InRoadsUtilit.

  1. V OpenRoads uložte trasu do ALG, v PowerCivil otevřete ALG, udělejte výpis trasy do XML
  2. V OpenRoads uložte klopení ve formátu CSV, v Excelu jej přeskládejte ve tvaru pro PowerCivil (staničení levýsklon pravýsklon).
  3. V PowerCivilu vytvořte koridor dle osy s libovolnou šablonou, načtěte do něj klopení z OpenRoads a uložte do souboru IRD.

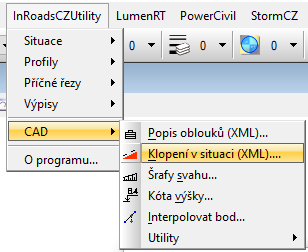

  4. Otevřete v PowerCivilu InroadsUtility/CAD/Klopení v situaci

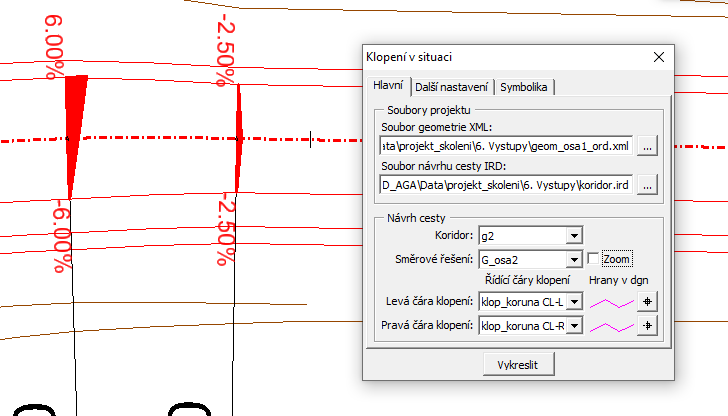

  5. V dialogu zadejte XML soubor s trasou a IRD s klopením, hrany, mezi kterými má vytvořit trojúhelníky, a vykreslete popis.


Profil

Do okna profilu lze vykreslit klopení pomocí Skupiny popisu. „Profil klopení“.

Popis klopení je zobrazen pod okno profilu a následně jej uživatel může posouvat v rámci okna profilu kamkoliv jako obyčejnou kresbu.

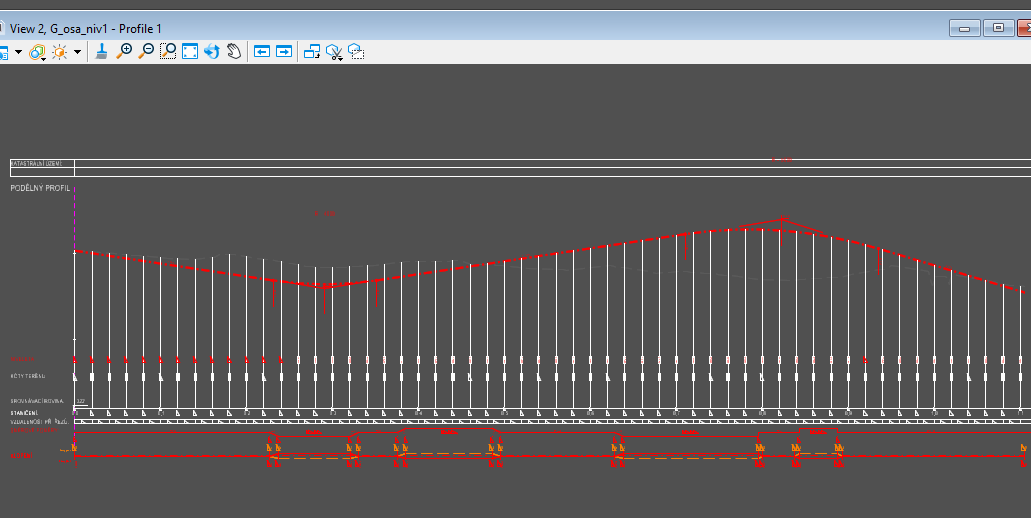

  1. Vykreslete libovolný popis profilu
  2. Otevřete vytvořený model profilu s popisem profilu (typ Kresba Drawing)

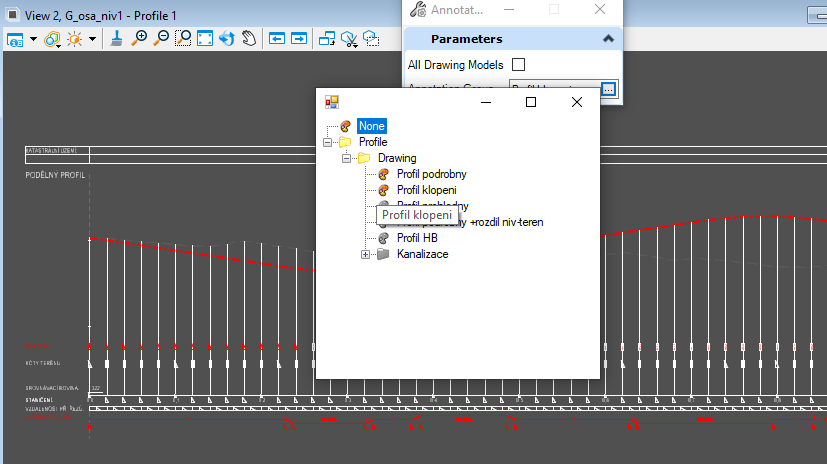

  3. Vyberte příkaz Popis modelu Kresba a zvolte Skupinu popisu „Profil klopení“

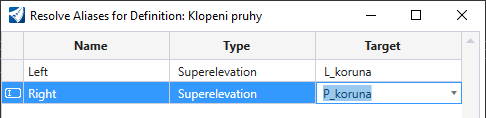

  1. Nastavte požadované Pruhy klopení Levý a Pravý
  2. Pod profil bude vykresleno schéma klopení s popisem příčného sklonu a staničení

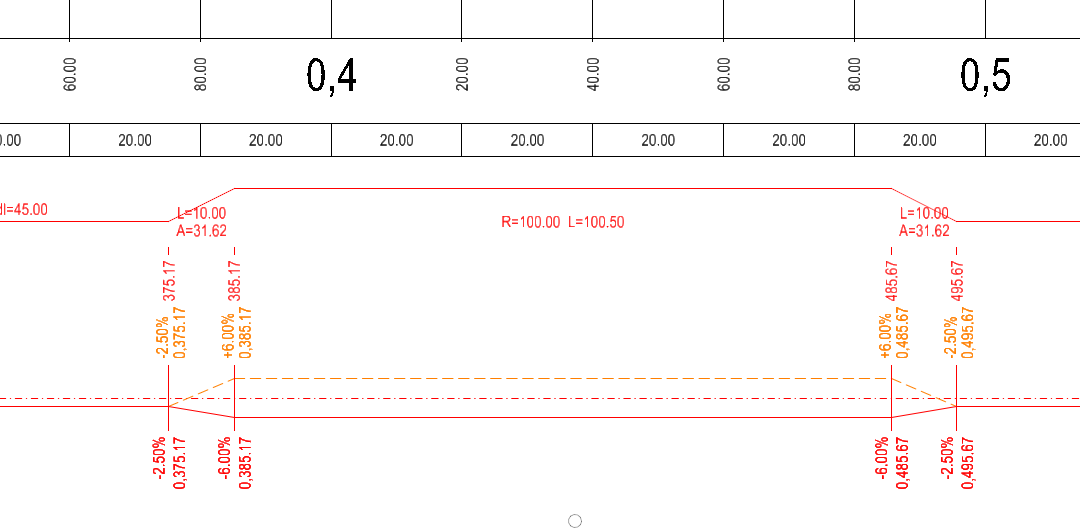

Je vykresleno schéma klopení s popisem staničení a hodnotami příčného sklonu v levém a pravém pruhu klopení. Vykreslený popis lze pak v modelu profilu posunout na požadované místo





Naposledy upraveno: 01.06.2024
