Prípravným krokom pre vytvorenie presných výkazov je výpočet kubatúr:

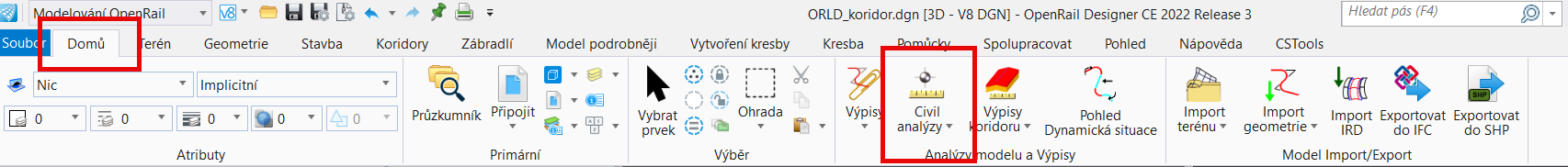

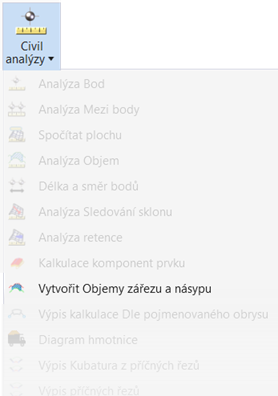

Modelování OpenRail >  Domů > Analýzy modelů a Výpisy > Civil analýzy > Vytvořit Objemy zářezu a násypu

OpenRail Modeling > Home > Model Analysis and Reporting > Civil Analysis > Create Cut Fill Volumes




Výpočet kubatúr sa deje medzi spodnou a vrchnou obálkou koridoru + aktívnym terénom.


Výsledok môže byť vygenerovaný aj z iných typov dát (terén vs. koridor, terén vs. terén alebo terén vs. 3D sieť). Aplikácia hľadá v danom DGN všetky prvky typu Sieť/Mesh s parametrom Existing resp. Design - ako podmienku pre rozlíšenie existujúceho vs. nového stavu.


Pre rozlíšenie vo výpočte sa nastavuje Definícia prvkov jednotlivých súčastí projektu (Nevhodné materiály, vrstvy podložia alebo prvky doplnkových modifikácií koridoru).


Výpočet nepožaduje pripravené priečne rezy. Aplikácia počíta presnú kubatúru na základe 3D modelu nájdeneého v súbore, t.j. viac koridorov naraz, pokiaľ sú aktuálne v súbore DGN priamo alebo referenčne.


Typicky výpočet prebieha v samostatnom súbore s pripojenými referenciami terénu a koridoru. Pri výpočte sa vygeneruje 3D element typu Sieť/Mesh pre zárezy a násypy.


Výsledok výpočtu sú prvky typu Sieť/Mesh ktoré reprezentujú kubatúru násypu alebo zárezu.  Tieto nie sú zviazané s koridorom alebo geometriou. Preto je nutné pri aktualizácii koridoru a jeho súčastí, znovu spočítať kubatúry. Pôvodné prvky možno zmazať bežným príkazom MSTN.

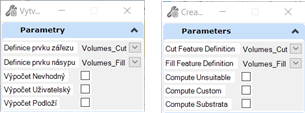

Po spustení funkcie sa objaví dialógový panel s voľbami výpočtu:


Poznámka: CZ Standardy majú pripravené Definície objektov pre kubatúry násypoiv a zárezov:

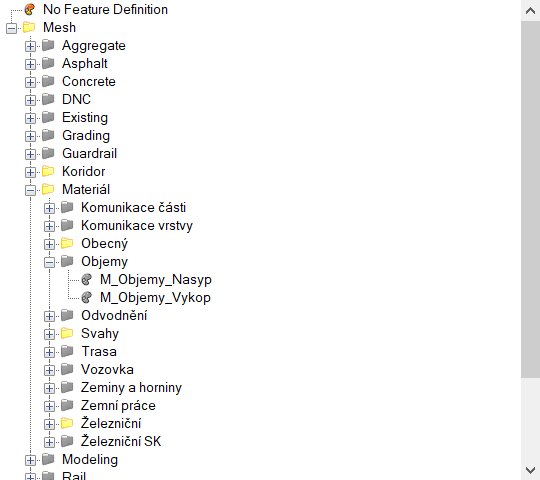

   Mesh > Materiál > Objemy > M_Objemy_Nasyp
   Mesh > Materiál > Objemy > M_Objemy_Zarez

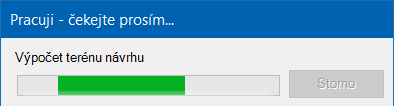

Po potvrdení nastavení nasleduje len potvrdenie spustenia výpočtu:



Výsledok výpočtu :

Farebne rozlíšené objemy násypu (modrá) a zárezu (červená) (prípadne iné farby).

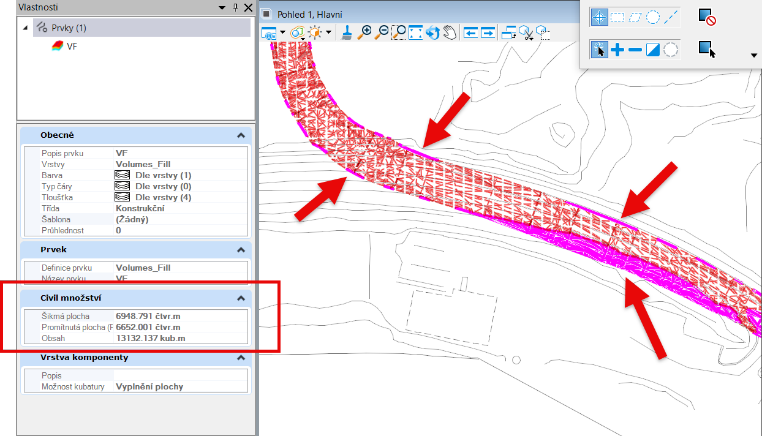

K dispozícii  je aj okamžitá informácia o výslednej kubatúre: vo vlastnostiach vygenerovanej siete. Výsledok platí pre celý DGN súbor (t.j. spočíta všetky aktuálne dostupné prvky):
