s nutným „predvýpočtom“ objemov koridoru - pozri Výpočet

s výstupom do textového výkazu:

Výsledky sú generované z priečnych rezov, v kroku po staničeniach zadaných používateľom v danej pripravenej sade priečnych rezov (Skupina priečnych rezov). Preto je podmienkou ich existencia.

Poznámka: Typicky priečne rezy generujeme v samostatnom súbore DGN a referenčne sa pripájajú súbory projektu: terén, koridor, geometria a prípadne už spočítané kubatúry.,

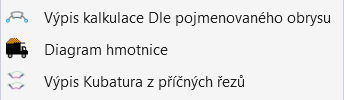

Výkaz získame funkciou

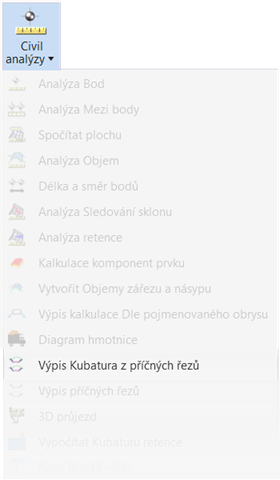

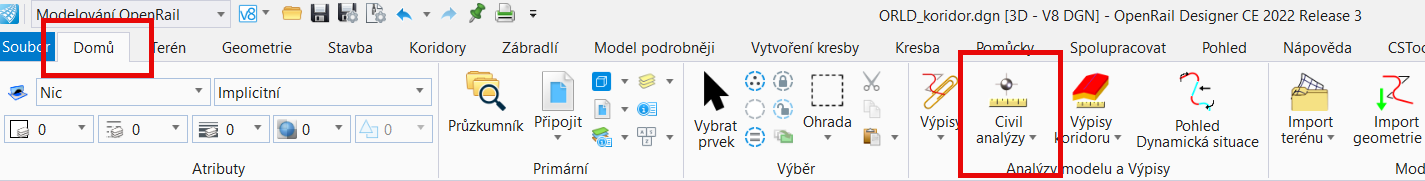

Modelování OpenRail >  Domů > Analýzy modelů a Výpisy > Civil analýzy > Výpis Kubatura z příčných řezů

OpenRail Modeling > Home > Model Analysis and Reporting > Civil Analysis > Quantities Report by Named Boundary



Funkcia vyžaduje určenie skupiny priečnych rezov, s ktorými sa vygeneruje výkaz.


Určite skupinu pomenovaných obrysov priečnych rezov  G_osa1_rezy :


Určiť možno počiatočný a koncový rez alebo sa reportuje celá skupina rezov: Potvrďte cez Reset všetky rezy v pomenovanej skipne rezov

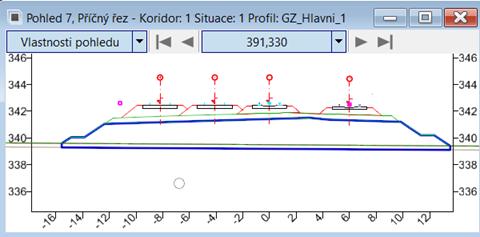

Výsledok - v priečnych rezoch

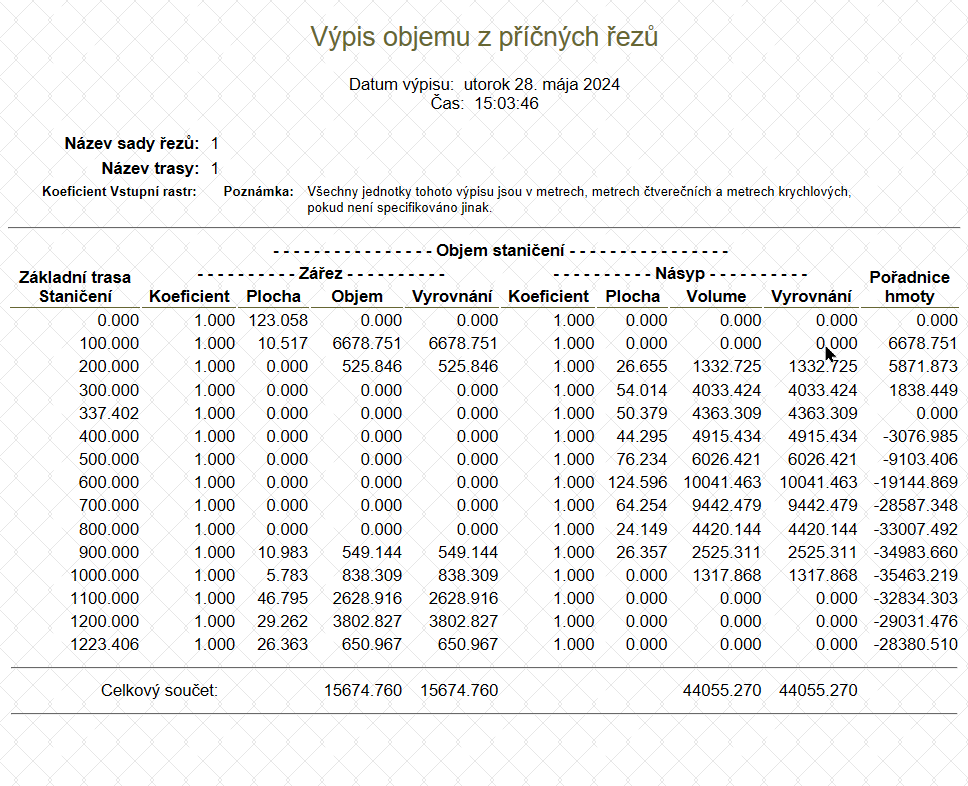

Reporty:

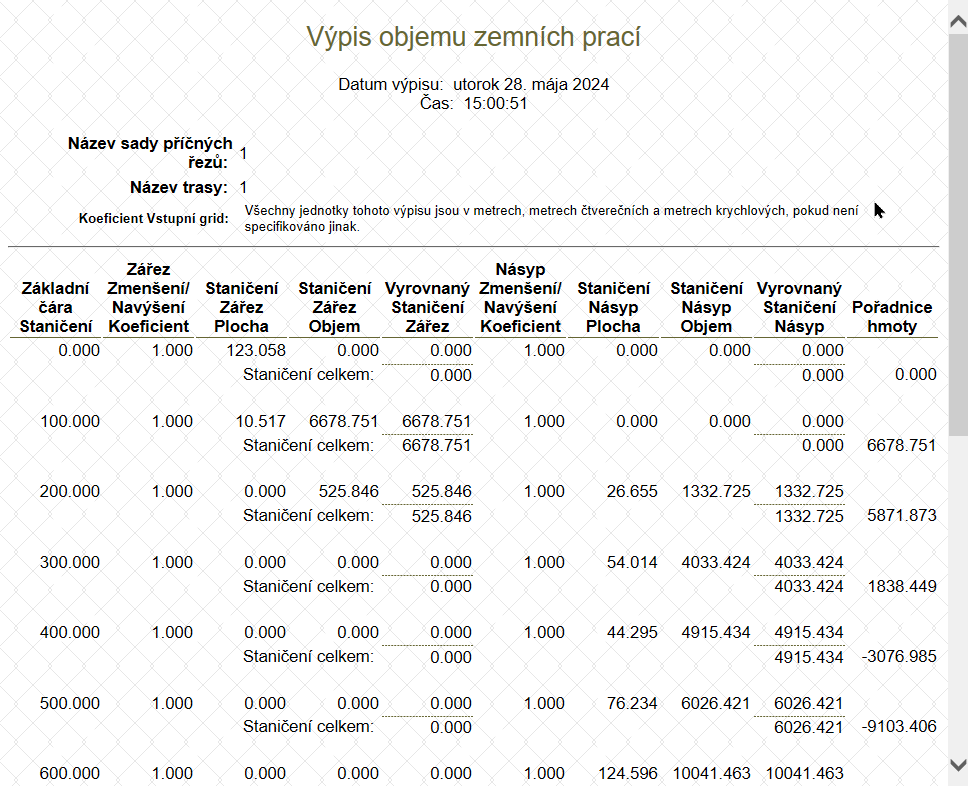

 Šablona: Evaluation > 06010cz ObjemZemnichPraci.xsl

Šablona: Evaluation > 06040cz ObjemyPricneRezy.xsl

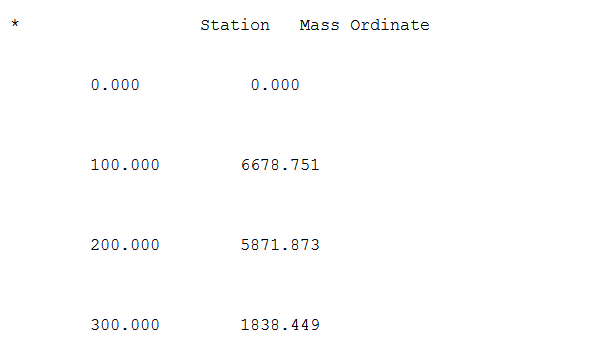

Šablona: Evaluation > 06050cz Hmotnice.xsl

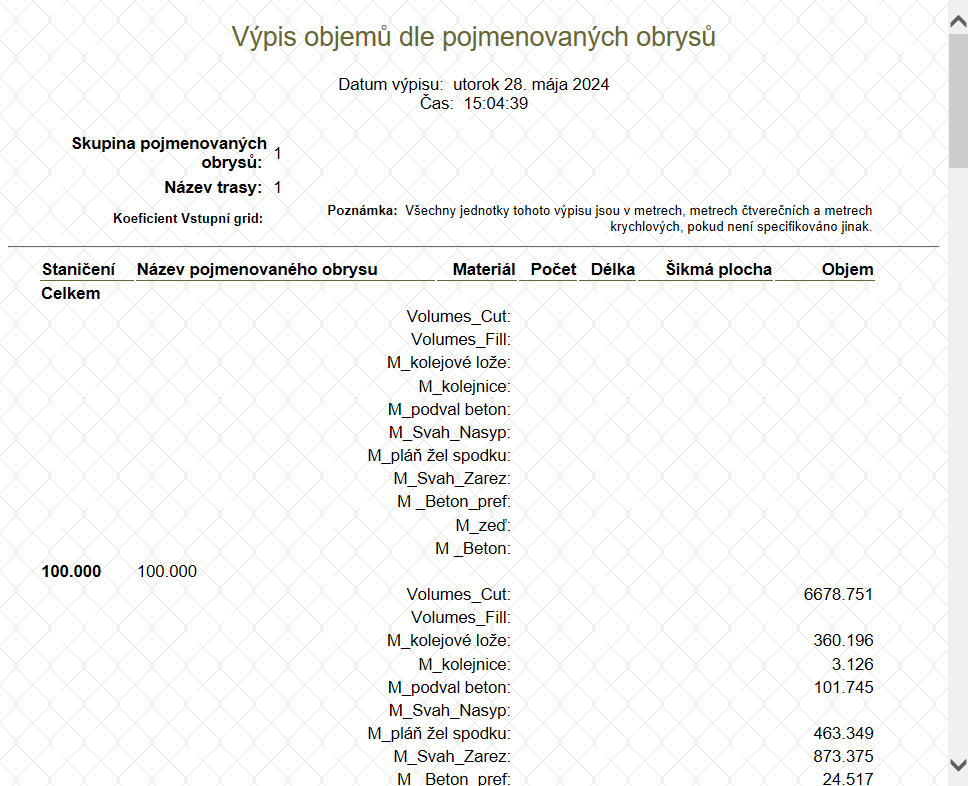

Šablona: Evaluation > 06060cz ObjemDlePojmenovanychObrysu.xsl

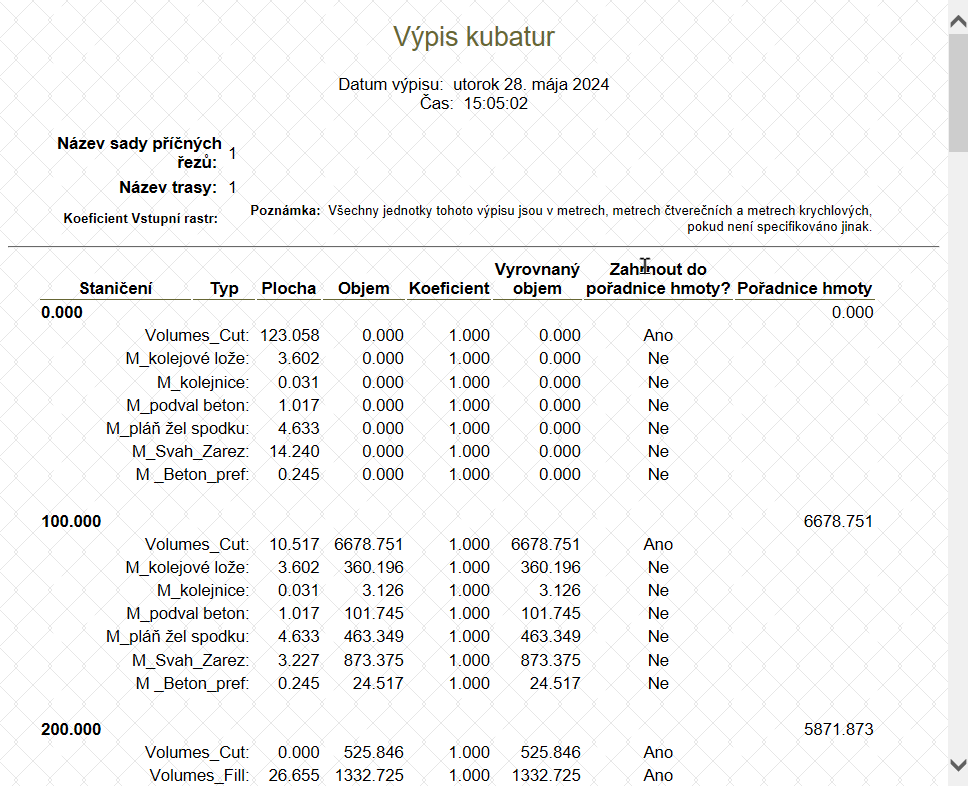

Šablona: Evaluation > 06100cz Kubatury.xsl
