Záložka Vytvoření Kresby> Pojmenovaný obrys

Tab Drawing Production> Named Boundary


  1. Zvolte příkaz Civil řez Civil Cross Section

Tvorba více řezů v intervalu



Tvorba jednoho řezu (staničení) pomocí 2 bodů




  1. Vyberte osu pro příčné řezy – kolmo na tuto hranu budou vytvářeny příčné řezy
  2. Pokud vyberete trasy dopředu výběrem MicroStationu budou řezy vytvářeny postupně kolmo na jednotlivé trasy. Trasou může být i hrana MicroStationu, nemusí to být nutně geometrie OpenX.

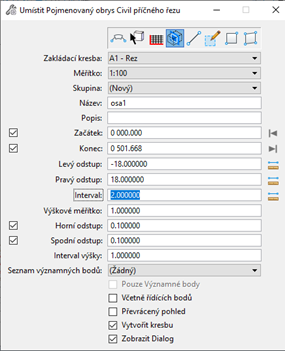

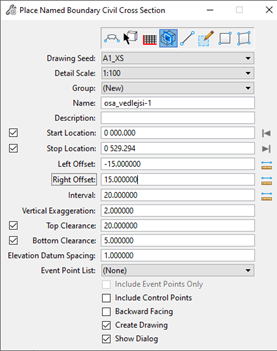

  3. Nastavte parametry pro vytvoření řezů (na obrázku je dialog pro skupinu řezů, dialog pro řez pomocí dvou bodů je jednodušší)




Zakládací kresba Drawing Seed

Zakládací výkres, kde je připraven rozměr okna pro vytvoření řezu a rozměr plochy celého výkresu, včetně rámečku a razítka.

Skupina Group

Volba, zda budou řezy vytvořeny do nové skupiny nebo přidány do již existující skupiny. Pomocí této volby lze do již stávající skupiny přidávat jednotlivé řezy nebo skupiny řezů např. v jiném intervalu nebo samostatné šikmé/kolmé řezy.

Název Name

Název nové sady příčných řezů (skupiny pojmenovaných obrysů). Program nabízí název trasy, podél které budou řezy vytvořeny.

Levý/pravý odstup Left/Right Offset

Odstup vlevo a vpravo od trasy. Levý odstup je nutné zadávat se znamínkem minus.

Interval

Pravidelný interval staničení příčných řezů.

Horní/spodní odstup Top/Bottom Clearance

Hodnoty, které jsou připočteny k horní a spodní srovnávací rovině nalezené dle řezaných dat.

Interval výšky Elevation Datum Spacing

Nastavení kroku pro výpočet horní a spodní srov. roviny řezů. Program najde horní a spodní výšku řezných dat a zaokrouhlí ořezání okna dle této hodnoty.

Včetně řídících bodů Include Event Point List

Vedle základního intervalu budou řezy vytvářeny v hlavních bodech trasy

Seznam význ. bodů

Řezy budou vytvářeny také ve staničení nastaveném vybraným seznamem významných bodů.

Vytvořit kresbu/Zobrazit dialog Create Drawing/Show Dialog

Není zapnuto – bude vytvořena pouze skupina pojmen. obrysů

Je zapnuto – bude otevřen dialog pro nastavení popisů a vytvoření modelu Kresby a Archu

POZOR! Je nutné, aby byl otevřen alespoň jeden pohled ve 3D.


Při zadání je nutné potvrzovat postupně nastavené parametry klikáním do výkresu. Během nastavování parametrů je v situaci vidět rozmístění a pozice příčných řezů (pokud je zapnuté zobrazení konstrukčních čar). Po potvrzení je (v případě zapnutého parametru Zobrazit dialog) otevřen další dialog pro nastavení popisu a modelů. Pokud nevytvoříte výkresy nyní, lze je dodatečně kdykoliv vytvořit z připravené skupiny pojmenovaných obrysů.

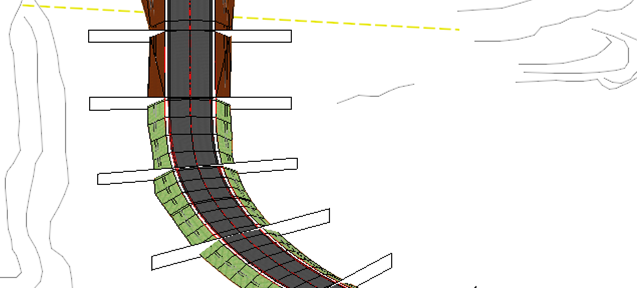

Vytvořené obrysy jsou vidět ve 3D modelu jako řezné plochy
