Pro tisk a popis příčných řezů je potřeba z pojmenovaných obrysů (řezné obdélníky ve 3D) vytvořit modely řezů (současně vznikají i uložené pohledy).

Pokud již máte pojmenované obrysy hotové, stačí z nich již jen vytvořit modely. Pokud ne, tak v jednom kroku lze vytvořit jak pojmenované obrysy, tak i výsledné modely řezů.


Výkresy příčných řezů vytvoříte

  • Příkazem Pojmenovaný obrys (přímo při tvorbě skupiny pojmenovaných obrysů)

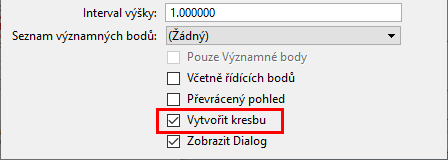

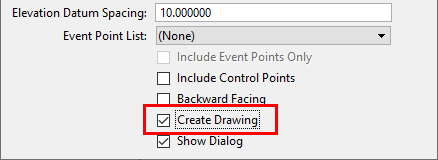

Nechte zatržený parametr Vytvořit kresbu + je zapnutý 3D pohled




  • Ze správce pojmenovaných obrysů

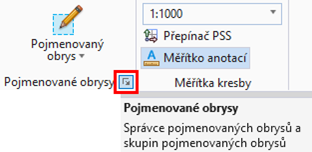

    • otevřete správce Pojmenovaných obrysů a vyberte skupiny příčných řezů

    • pro nastavení popisu a modelů zatrhněte parametr Zobrazit dialog příčný řez

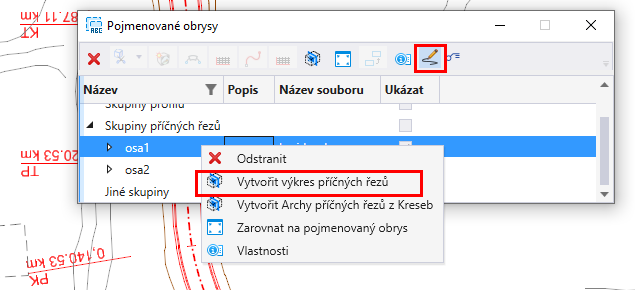

    • Zvolte Vytvořit výkres příčných řezů

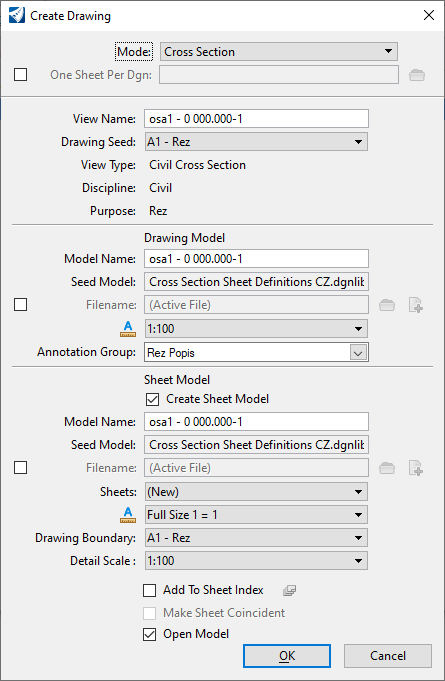

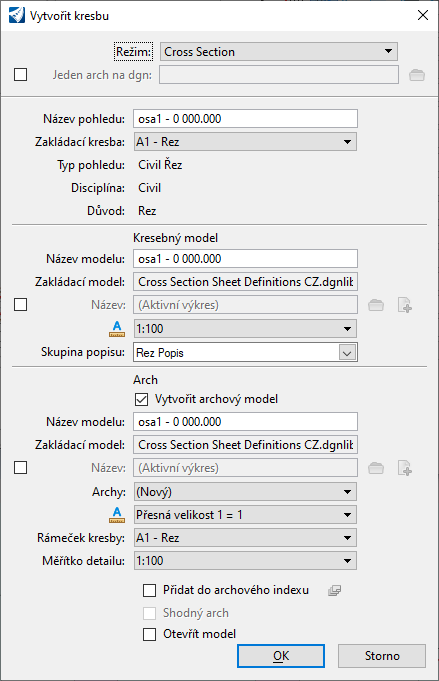

V obou případech se otevře dialog Vytvořit kresbu pro nastavení popisu a modelů




Jeden arch na dgn One Sheet per Dgn

Vytvoří každý arch do samostatného dgn na disk

------------------------------------------------------------------------

Název pohledu View Name

Název uložených pohledů pro připojení do modelů Kreseb

------------------------------------------------------------------------

Okno Kresebný model Drawing Model

Název modelu Model Name

Základní název pro modely kresba

A

Měřítko modelu pro popisy. Kresba samotná je ve skutečné velikosti, popisy se řídí tímto měřítkem.

Skupina popisu Annotation Group

Výběr Skupiny popisu příčného řezu

------------------------------------------------------------------------

Okno Arch Sheet Model

Vytvořit archový model

Pokud zatrhnete, je vytvořen model arch a do něj referenčně připojeny jednotlivé modely kresby. Vyskládají se do vymezené plochy archu.

Pokud vypnete, arch nebude vytvořený a vytvoří se pouze kresby.

Název modelu

Názvy modelů Archu

A

Měřítko modelu Archu.

Měřítko detailu

Měřítko připojení modelů Kresba do modelu Arch. Běžné nastavení je 1:100.
