Nástroje jsou dostupné ve spodní liště a zahrnují měřicí nástroje.

Uživatelé mají následující možnosti:

Měřicí nástroje (Measuring tools): Distance, Location, Area, Radius, Angle

Civilní nástroje (Civil tools): Profile, Cross section: perpendicular, Cross section: 2 points, Station offset, Civil Quantities

  • Vzdálenost (Distance) lze měřit kliknutím na počáteční bod a následně kliknutím na koncový bod měření.
  • Umístění (Location) lze identifikovat výběrem bodu na modelu, kde jsou informace o umístění potřeba.
  • Plocha (Area) měří plochu definovaného prostoru.
  • Poloměr (Radius) měří vzdálenost definovaného poloměru.
  • Úhel (Angle) měří stupně definovaného úhlu.

Poznámka: Podrobnosti každého měření lze prozkoumat v Properties.

Civilní nástroje jsou označeny ikonou „early access“ a dostupné všem uživatelům.

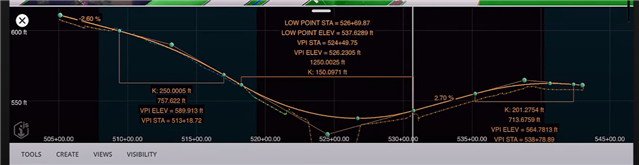

  • Profile – Nástroj Profile umožňuje zobrazit profil osy (alignment) nebo jiné lineární geometrie. Po výběru nástroje je třeba vybrat požadovanou osu nebo lineární geometrii. Po výběru se otevře druhý viewport zobrazující informace o vertikální křivce vybraného prvku. V tomto viewportu jsou vidět stanice (Stations), sklony (Slopes), hodnoty K/R, průsečíky a tečné body a další detaily. Pokud umístíte kurzor do zobrazení profilu, zobrazí se také výška a stanice spolu s odpovídající linií v půdorysu.

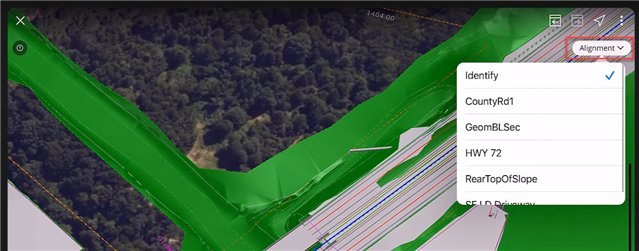

  1. Vyberte osu (alignment) ze seznamu.

  1. Klepnutím na model potvrďte výběr zarovnání pro generování profilu.

  1. Profil se vygeneruje v druhém průhledu.

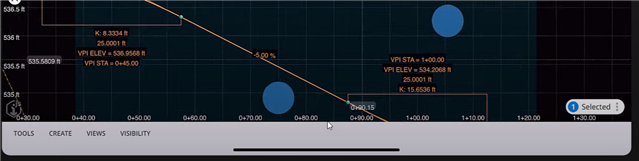

  1. Klepnutím na tlačítko přiblížíte nebo oddálíte zobrazení v druhém průhledu a prozkoumáte detaily.

  1. K dispozici jsou možnosti zobrazení pro přizpůsobení.

Poznámka: Pro detailní zobrazení profilu musí být design načten z OpenRoads Designer. Načtení ze staršího civilního produktu nebo ze souboru i.dgn nezahrnuje osu.

Tlačítko profilu na levé straně ukazuje další profily spojené s vybranou osou. Ty lze zapínat či vypínat.

Ikona ozubeného kola v pravém horním rohu (Profile view options) umožňuje zapnout nebo vypnout křížící geometrii a texty související s profily.

Cross section: Perpendicular – Nástroj umožňuje vytvořit 2D příčný řez modelem a prohlížet prvky v druhém viewportu. Dostupné jsou dva nástroje: Perpendicular Cross Section a 2 Points Cross Section. Perpendicular Cross section umožňuje připnout řez na osu nebo lineární geometrii. Řezem lze posouvat nebo zadat konkrétní stanici.

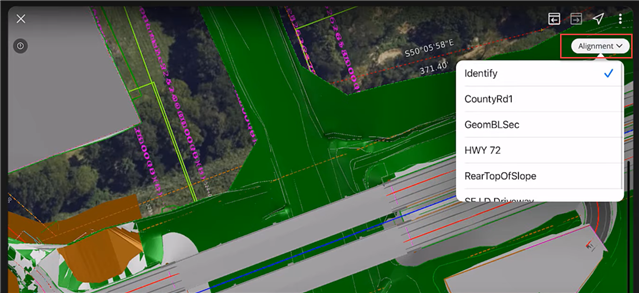

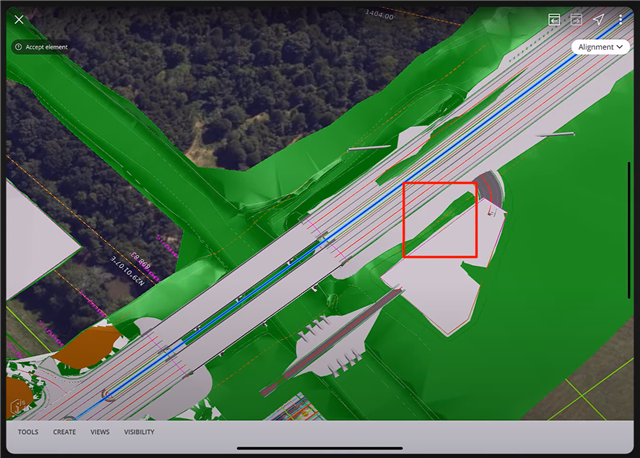

  1. Ze seznamu vyberte zarovnání a začněte.

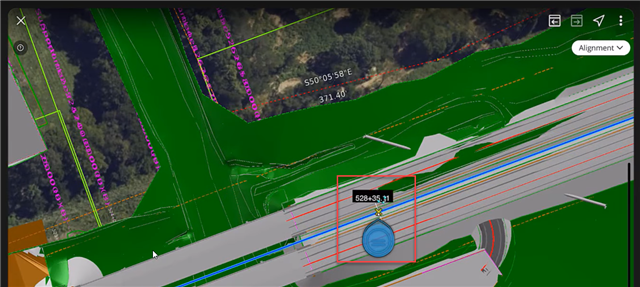

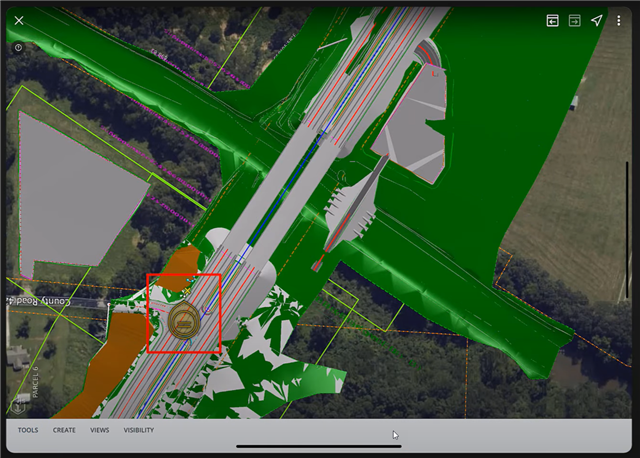

  1. Klepnutím potvrďte vybrané zarovnání, aby se zobrazila virtuální myš.

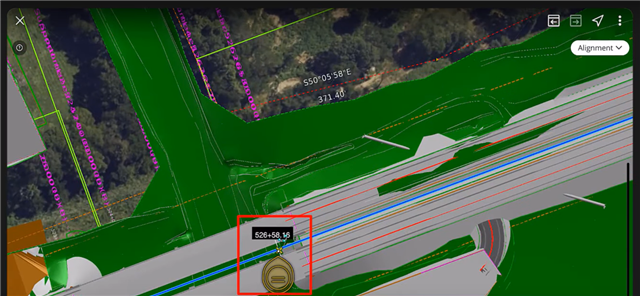

  1. Nebo přesuňte virtuální myš podél vybraného zarovnání na požadovanou stanici a poté klepnutím potvrďte.

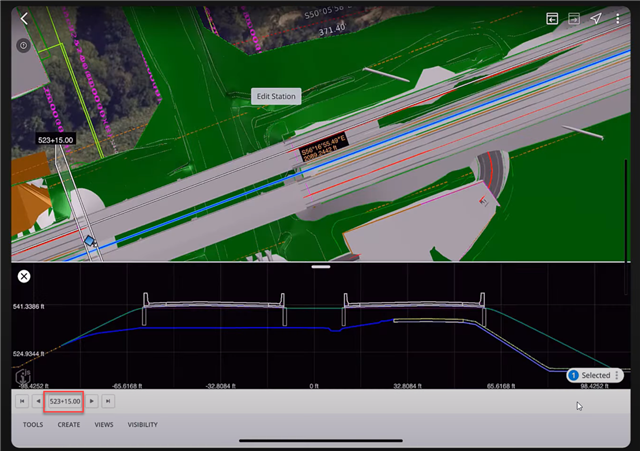

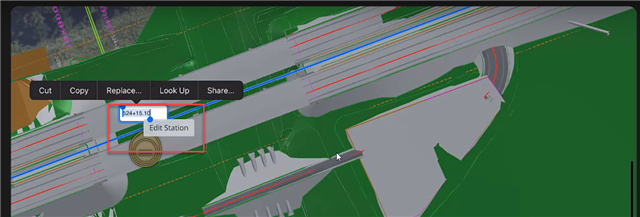

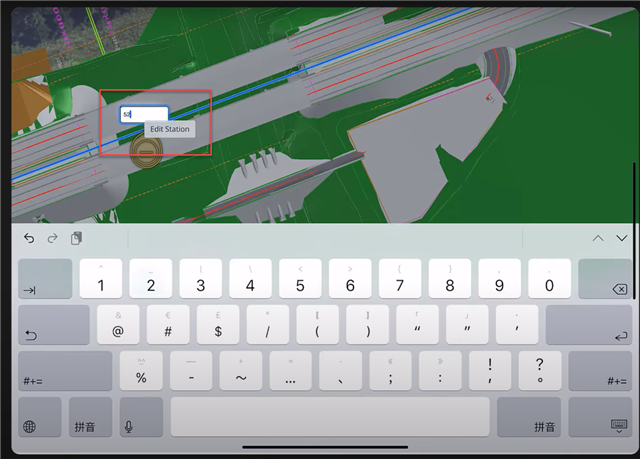

  1. Nebo klepnutím na štítek stanice upravte.

  1. Pomocí vyzvané klávesnice zadejte čísla.

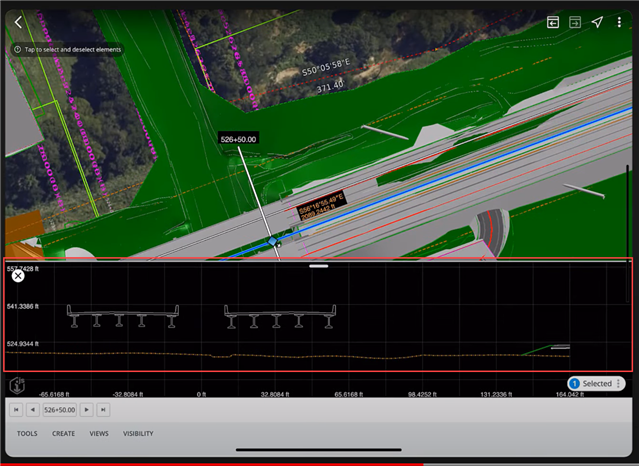

  1. Zobrazení příčného řezu se vygeneruje ve 2. průhledu.

  1. Upravte stanici pro vygenerování dalšího zobrazení průřezu.

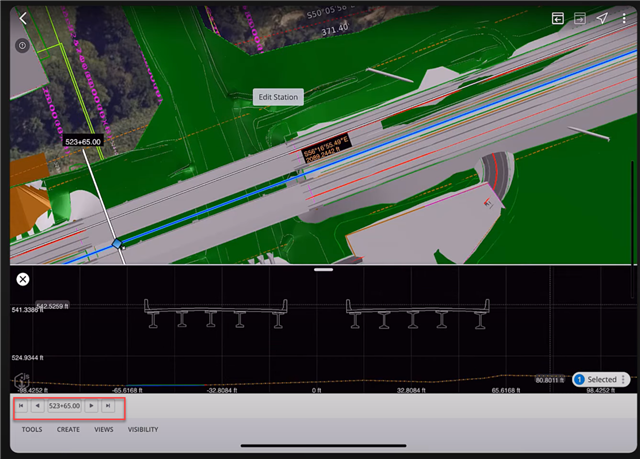

  1. Nebo pomocí šipek pro snížení nebo zvýšení stanice přejděte na požadovanou stanici.

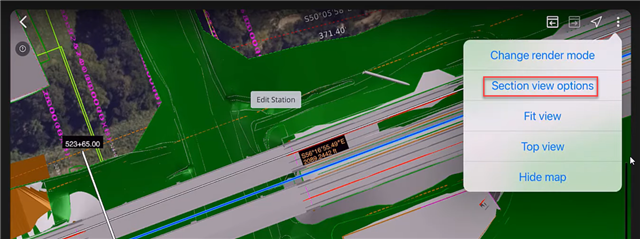

  1. K dispozici jsou možnosti přizpůsobení zobrazení průřezu.

Poznámka: Načtení ze starších civilních produktů nebo ze souborů i.dgn nezahrnuje osu, ale nástroj lze použít i bez ní, bez údajů o staničení.

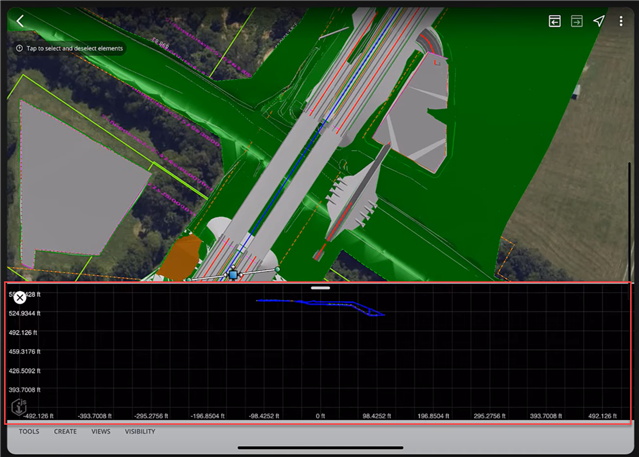

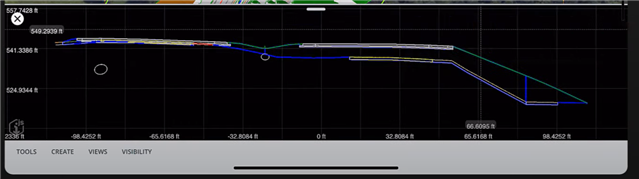

Cross section: 2 points – Tři ikony vlevo nahoře v zobrazení příčného řezu umožňují měření přímo na řezech. První ikona zleva měří horizontální vzdálenost a sklon mezi dvěma body. Prostřední ikona měří vertikální vzdálenost mezi dvěma body. Poslední ikona měří plochu na příčném řezu.

  1. Klepnutím povolíte virtuální myš.

  1. Klepnutím zadejte první bod a klepnutím zadejte druhý bod. Přizpůsobte zobrazení průřezu v druhém průhledu.

  1. Jedním prstem posouvejte a štípnutím přibližujte/oddalujte.

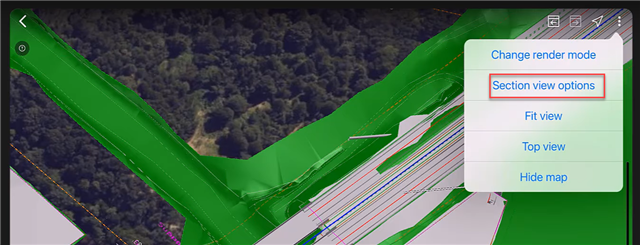

  1. K dispozici jsou možnosti zobrazení průřezu.

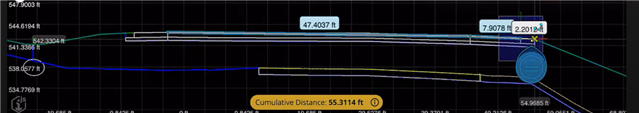

  1. Měření v druhém průhledu je rovněž možné.

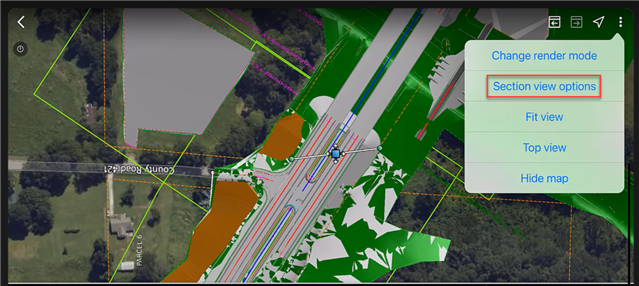

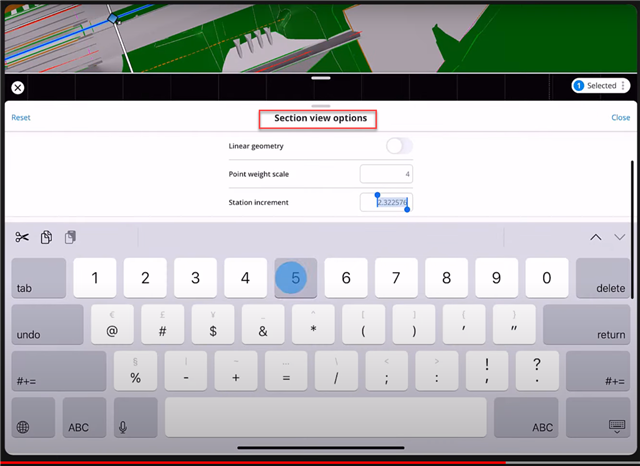

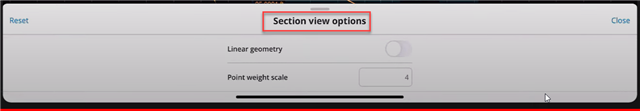

Ikona ozubeného kola v pravém horním rohu zobrazení řezu („Section View Options“) umožňuje nastavit krok pohybu mezi řezy navigačními šipkami.

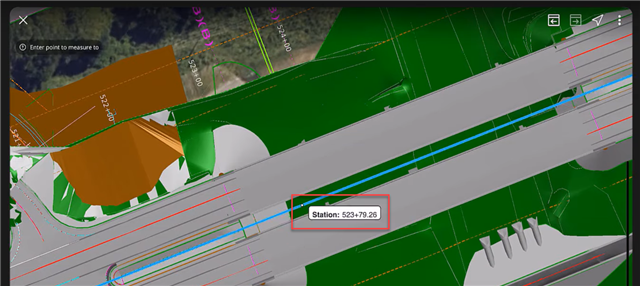

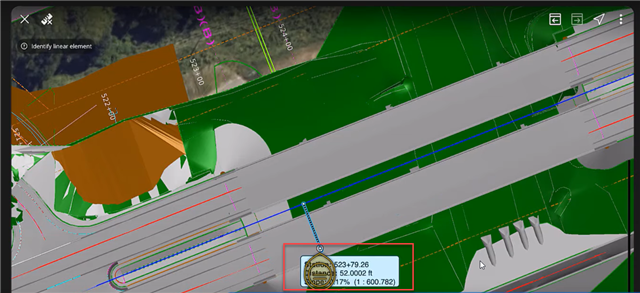

Station Offset – Nástroj umožňuje měření vzdálenosti odsazení od lineárního prvku nebo osy. Po výběru lineárního prvku provede nástroj kolmé měření k zvolenému bodu. Při výběru osy se zobrazí i informace o staničení.

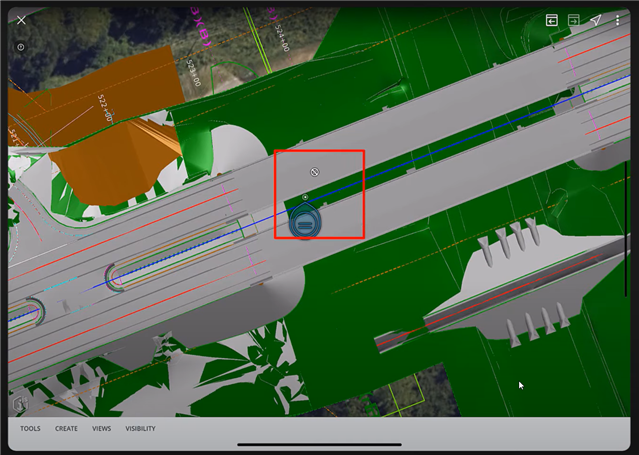

  1. Klepněte na obrazovku, aby se objevila virtuální myš.

  1. Prvním klepnutím vyberte lineární prvek, například zarovnání vozovky.

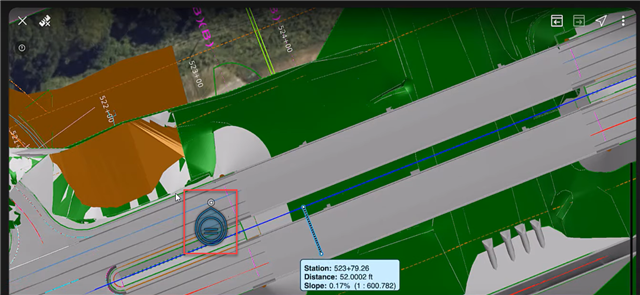

  1. Druhým klepnutím vyberte bod, ke kterému se má měřit, a dokončete vytvoření posunu stanice.

  1. Pokračujte v používání nástroje Station offset a klepnutím vyberte lineární prvek (nikoli zarovnání).

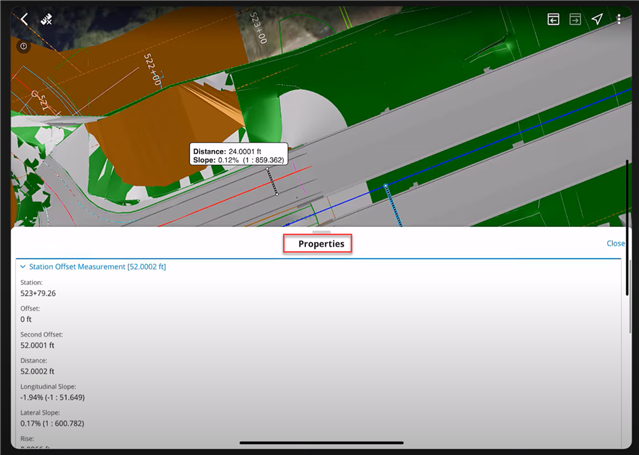

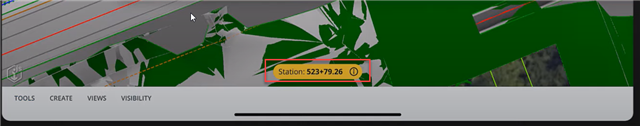

  1. Použijte nástroj Výběr a klepnutím na žlutou pilulku prozkoumejte vlastnosti vytvořeného odsunu stanice.

Civil Quantities – Tento nástroj umožňuje vybrat prvek s civilními daty načtenými z OpenRoads Designer. Prvky bez civilních dat nelze vybrat.

Poznámka: Načtení ze staršího civilního produktu nebo souboru i.dgn civilní data nezahrnuje.
