OpenRoads Modelování> Koridory> Klopení> Vytvořit> příkaz Vytvořit sekce klopení

OpenRoads Modeling> Corridors> Superelevation> Create> příkaz Create Superelevation Sections


Příkaz vytváří sekce klopení - nastavuje rozsah staničení podél referenční geometrie a rozdělí silnici na úseky – sekce podle pravidel dle oblouků.




Definice sekcí

Minimální tečna mezi oblouky

Postup vytvoření sekce podél geometrické trasy

Postup vytvoření sekcí dle koridoru


Definice sekcí

Při spuštění příkazu vybíráte referenční prvek, podél kterého budou sekce vytvářeny.

  • Pokud vyberete CIVIL SMĚROVÝ GEOMETRICKÝ PRVEK, definujete rozsah staničení sekce klopení. Sekce klopení je vykreslena dle vybrané Definice prvku. Není proveden výpočet klopení.
  • Pokud je vybrán KORIDOR, je automaticky nabídnut xml soubor pravidel klopení a program vytvoří podél celého koridoru více sekcí dle pravidel, vytvoří pruhy klopení a přiřadí klopení koridoru, vše v jednom kroku. Pro přiřazení klopení koridoru musíte být ve stejném výkresu, jako je koridor. Současně je proveden výpočet klopení.


Rozdělení na sekce podél trasy

Jedna sekce definuje část komunikace, kde se nemění rychlost, bod otáčení, metoda klopení a konfigurace pruhu klopení. V základním nastavení pravidel, kdy je nastavení konstantní (např. všechno jsou dva pruhy s přídavnými) lze používat jednu sekci.

V některých případech je výhodnější vytvoření více sekcí (nastavení pravidel) pro každý oblouk zvlášť. Výhoda rozdělení do více sekcí je možnost přepočítat pravidla jen pro vybrané sekce. Pokud se v průběhu trasy mění zásadně vozovka, např. na 4 pruhy, mělo by být také vytvořeno více sekcí. Změny jsou založeny na změnách pruhu. Přídavné pruhy (odbočovací, připojovací, výjezdy ramp, stoupací pruhy, …) jsou řízeny samostatně a nezávisle a musí být vytvořeny v jedné sekci.

Pokud klopení importujete z csv souboru, je použita pouze jedna sekce pro celou trasu.

Pokud nepoužíváte pravidla, nemá žádný význam rozdělení na více sekcí.

Minimální tečna mezi oblouky Minimum Tangent Between Curves

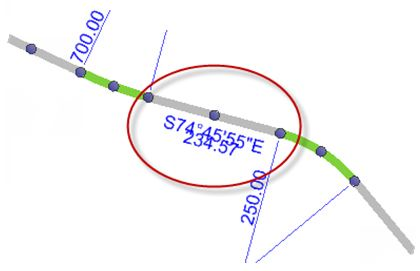

Hodnota minimální délky tečny je hlavní faktor, který řídí, jak je definován motiv. Pokud používáte pravidly řízený výpočet, při změně definice projektu (změna rychlosti nebo geometrie), pokud použijete jednu sekci, pak je přepočet použitý na celý projekt a přepíše i jakékoliv ruční nastavení. U více sekcí nabízí zpravování jednoho nebo více oblouků při zachování ručních úprav. V následujícím příkladu je vzdálenost mezi oblouky 234.57.

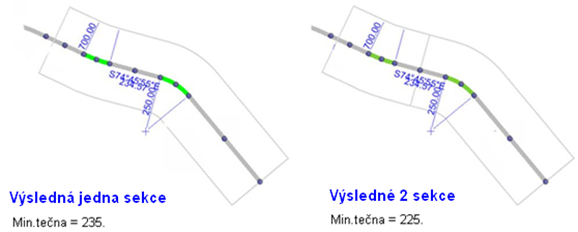

Další obrázky ukazují výsledek různého nastavení parametru Minimální tečny mezi oblouky. Na prvním je nastavena délka větší, než je hodnota mezi oblouky -  je vytvořena jen jedna sekce, na druhém pokud kratší - jsou vytvořeny dvě sekce.


Postup vytvoření sekce podél geometrické trasy

  1. Zvolte příkaz Vytvořit sekci klopení
  2. Vyberte trasu geometrie
  3. Následujte výzvy příkazu


Výzva

Popis

Název
Name

Název každé sekce, doporučený je název trasy s příponami -1, 2, atd. pro klopení s více sekcemi.

Vyberte koridor nebo trasu

Locate Corridor or Alignment

Vyberte trasu geometrie

Začátek Staničení

Start Station

Definice začátku sekce. Hodnotu lze definovat graficky nebo zadáním v dialogu. Klávesa <ALT> zamkne/odemkne hodnotu staničení v dialogu

Konec Staničení

End Station

Definice začátku sekce. Hodnotu lze definovat graficky nebo zadáním v dialogu. Klávesa <ALT> zamkne/odemkne hodnotu staničení v dialogu

Minimální délka tečny

Minimum Tangent Between Curves

Zadejte hodnotu délky v hlavních jednotkách. Pokud je vzdálenost tečny mezi navazujícími oblouky menší než zadaná, je sekce klopení vytvořena přes oba oblouky a odpovídající tečny motivu. Pokud je délka větší, sekce je vytvořena od poloviny vstupní tečny, přes oblouk do poloviny výstupní tečny. Pro vytvoření jedné sekce přes celou trasu je nejjednodušší zadat délku tečny větší, než délka trasy.


Po dokončení zadávání je vykreslena sekce a automaticky otevřen dialog pro tvorbu pruhů klopení.

Postup vytvoření sekcí dle koridoru

  1. Zvolte příkaz Vytvořit sekci klopení
  2. Vyberte koridor
  3. Následujte výzvy příkazu


Výzva

Popis

Název
Name

Název každé sekce, doporučený je název trasy s příponami -1, 2, atd. pro klopení s více sekcemi.

Vyberte koridor nebo trasu

Locate Corridor or Alignment

Vyberte koridor pro vytvoření sekcí, pruhů a výpočet

Vyberte soubor pravidel klopení XML

Select XML Rule File

Zadejte XML soubor pravidel, obsahující parametry a standardy pro výpočet klopení. Klávesou <ALT> + šipka dolů<DOWN> otevře dialog pro výběr souboru

Minimální délka tečny

Minimum Tangent Between Curves

Zadejte hodnotu délky v hlavních jednotkách. Pokud je vzdálenost tečny mezi navazujícími oblouky menší než zadaná, je sekce klopení vytvořena přes oba oblouky a odpovídající tečny motivu. Pokud je délka větší, sekce je vytvořena od poloviny vstupní tečny, přes oblouk do poloviny výstupní tečny. Pro vytvoření jedné sekce přes celou trasu je nejjednodušší zadat délku tečny větší, než délka trasy.


Po dokončení zadávání je vykreslena sekce a automaticky otevřen dialog pro tvorbu pruhů klopení.

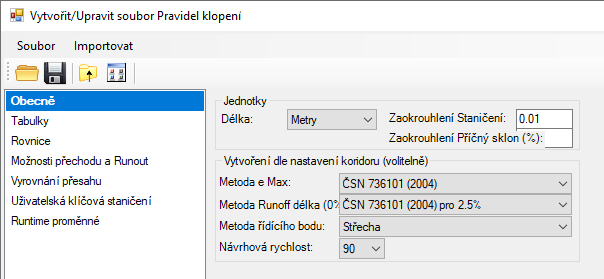

Pokud vytváříte klopení dle pravidel, jsou jako výchozí nastaveny hodnoty, které vidíte při editaci souboru pravidel v kategorii Obecně.





Naposledy upraveno: 01.06.2024
