Pruhy klopení jsou plochy definované podél směrové geometrie se zadaným odstupem a s výchozím příčným sklonem klopené plochy. V pruhu klopení definujete také základní šířku pruhu, která je pak používána v rovnicích při výpočtu délek přechodu.

Existují dva typy pruhů

  • Základní pruhy Primary lanes

Při zadání pruhů zadáváte základní příčný sklon střechy. Poté je spočten příčný sklon dle souboru pravidel klopení nebo importem z CSV souboru, kde již uživatel příčné sklony připravil. Základní pruh je definovaný podél celé sekce. Začátek a konce pruhu je definován délkou sekce.

  • Pomocné pruhy Auxiliary lanes

Pomocné pruhy jsou pruhy, které jsou přidány podél trasy. Pomocnému pruhu klopení je „pevná“ hodnota příčného sklonu nadefinovaná uživatelem. Uživatelsky definovaný začátek a konec pomocného pruhu musí být uvnitř sekce.

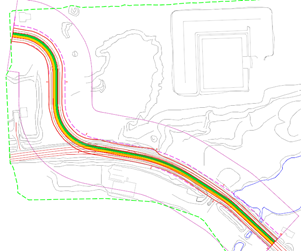

Výsledkem příkazu tvorby pruhů klopení jsou graficky vykreslené pruhy ve výkresu DGN. Barva pruhů je dána programově dle zadaného výchozího příčného sklonu nebo na základě sklonu v šabloně (metoda Vytvořit pruhy klopení dle šablony silnice) a nelze ji uživatelsky měnit.

Kdykoliv během návrhu lze do sekce přidávat pomocné pruhy.


Pruhy klopení jsou jen grafickým znázorněním klopení a nemusí být nutně přímo nad opravdovým jízdním pruhem. Lze je mít podél trasy v libovolném odstupu.

Pruh klopení může přesně kopírovat hranu koridoru (pokud použijete body klopení v šabloně při výpočtu s výběrem koridoru) nebo jej lze znázornit jen schematicky šířkou a odstupem (při vytvoření bez koridoru).

Šířka pruhů klopení je libovolná. Lze mít dokonce pruh o šířce 0.

Ve vytvořeném pruhu klopení lze snadno upravit zadané hodnoty v dialogu Vlastnosti. Vyberete pruh klopení a v dialogu Vlastnosti máte možnost měnit např. základní sklon střechy nebo odstup od trasy, pokud jej pro přehlednost chcete mít mimo trasu.


  • Pruh klopení je totéž, co v InRoads/PowerCivil řídící čára klopení



Vytvoření průběžných základních pruhů

Vytvoření pomocných pruhů klopení

Vytvořit pruhy klopení dle šablony silnice

Vytvoření průběžných základních pruhů

OpenRoads Modelování> Koridory> Klopení> Vytvořit> příkaz Vytvořit pruhy klopení

OpenRoads Modeling> Corridors> Superelevation> Create> příkaz Create Superelevation Lanes


Tip: Pokud chcete vytvořit pruhy pro více sekcí a nechcete je vybírat individuálně, vyberte je diagonálním výběrem MicroStationu před volbou příkazu. Není problém, když jsou ve výběru i jiné prvky než sekce klopení. Všechny vybrané sekce jsou pak zahrnuty do výpočtu.


Výzva

Popis

Vyberte první sekci klopení
Locate First Superelevation Section

Vyberte první sekci. Namísto výběru po jedné sekci vyberte sekce přetažením kurzorem. Výběr je vhodné provést ještě před spuštěním příkazu

Zvolte další sekci klopení nebo Reset pro dokončení

Locate Next Superelevation Section or Reset to Complete

Pokračujte s výběrem, dokud nejsou všechny vybrány. Pak zvolte reset pro skok k dalšímu kroku.

Zadejte název pruhu
Enter Lane Name

Název každého pruhu, doporučeno je např. RT nebo LT s příponou 1, 2, atd. pro projekt s více pruhy. Název by měl být jedinečný v rámci projektu.

Typ

Type

Zvolte Primární nebo Pomocný

Vyberte stranu osy
Select Side of Centerline

Vpravo nebo Vlevo

Right nebo Left

Zadejte odstup pro vnitřní hranu
Inside Edge Offset

Zadejte odstup pruhu od základní referenční hrany. Pokud je referenční geometrií hrana pruhu, zadejte 0.

Šířka
Width

Zadejte šířku pruhu (v hlavních jednotkách). Šířka pruhu je používána při výpočtech v rovnicích klopení

Příčný sklon střecha
Normal Cross Slope

Zadejte výchozí sklon koruny, používaný při výpočtech (ve formátu procent). Není nutné zadávat znak sklonu.

Název

Name

Příkaz nabízí zadání dalšího pruhu. Nabízí zde název dalšího pruhu. Pokud nechcete definovat další pruh, příkaz ukončete reset tlačítkem.


Vytvoření pomocných pruhů klopení

OpenRoads Modelování> Koridory> Klopení> Vytvořit> příkaz Vytvořit pruhy klopení

OpenRoads Modeling> Corridors> Superelevation> Create> příkaz Create Superelevation Lanes


Pomocné pruhy klopení lze přidat dovnitř jedné sekce uživatelsky definovanou šířkou a příčnými sklony.

  • Před tvorbou zkontrolujte, zda je rozsah sekce dostatečný pro přidávané pruhy


Výzva

Popis

Vyberte první sekci klopení
Locate First Superelevation Section

Vyberte první sekci. Namísto výběru po jedné sekci vyberte sekce přetažením kurzorem. Výběr je vhodné provést ještě před spuštěním příkazu



Zvolte další sekci klopení nebo Reset pro dokončení

Locate Next Superelevation Section or Reset to Complete

Zvolte Reset pro skok k dalšímu kroku. Pomocné pruhy lze přidávat pouze pro jednu vybranou sekci.

Zadejte název pruhu
Enter Lane Name

Název každého pruhu, doporučeno je např. RT nebo LT s příponou 1, 2, atd. pro projekt s více pruhy. Název by měl být jedinečný v rámci projektu.

Typ

Type

Zvolte Pomocný. Dialog změní obsah dle výběru

Typ sklonu (pouze pro pomocný)

Application Type

Definujte příčný sklon:

Žádný None – není nastaven žádný příčný sklon

Konstantní Constant – pevný příčný sklon. Pokud je pruhem přechod k jinému klopení, použijte tuto volbu a po dokončení změňte v editoru klopení hodnotu konce.

Sledovat sousední Follow Adjacent – je automaticky nastaven promítnutý sklon vedlejšího pruhu

Vyberte stranu osy

Select Side of Centerline

Vpravo nebo vlevo

Zadejte odstup pro vnitřní hranu
Inside Edge Offset

Zadejte odstup pruhu od základní referenční hrany. Pokud je referenční geometrií hrana pruhu, zadejte 0.

Šířka
Width

Zadejte šířku pruhu (v hlavních jednotkách). Pokud má pruh proměnnou šířku, použijte jednu nebo druhou šířku. V obou případech lze řídit šířku parametrickou vazbou nebo graficky.

Příčný sklon střecha
Normal Cross Slope

Zadejte výchozí sklon koruny, používaný při výpočtech (v procentech). Není nutné zadávat znamínko sklonu.


Příkaz Vytvořit pruhy klopení dle šablony silnice

OpenRoads Modelování> Koridory> Klopení> Vytvořit> příkaz Vytvořit pruhy klopení dle šablony silnice

OpenRoads Modeling> Corridors> Superelevation> Create> Create Superelevation Lanes by Road Templates


Alternativní metoda vytvoření pruhů klopení, na které pak lze použít klopení.

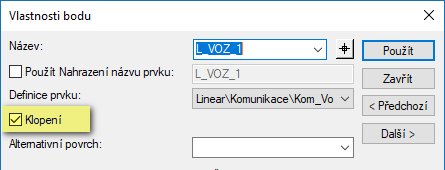

Základní pruhy klopení lze definovat s využitím šablony silnice. Příkaz použije šířky a příčné sklony šablony společně s parametry pravidel klopení. Pokud má šablona nastavené body se zapnutou vlastností klopení, příkaz je použije pro tuto definici.

  • Před tvorbou zkontrolujte, zda mají šablony koridoru nastavené body klopení


Výzva

Popis

Vyberte první sekci klopení
Locate First Superelevation Section

Vyberte první sekci. Namísto výběru po jedné sekci vyberte sekce přetažením kurzorem. Výběr by měl být proveden ještě před spuštěním příkazu

Zvolte další sekci klopení nebo Reset pro dokončení

Locate Next Superelevation Section or Reset to Complete

Zvolte reset pro skok k dalšímu kroku.

Vybrat šablonu – <Alt> dolů pro procházení šablon

Select Template - <Alt> Down to Browse Templates

Zvolte klávesu AL+ šipku dolů pro otevření aktivní knihovny šablon a výběr šablony. Datovým bodem potvrdíte šablonu a dokončíte příkaz.


  • Upozornění

Pokud během návrhu změníte šířky v šabloně koridoru, např. změnou v šabloně nebo nezávislým řízením bodů, přestože pruhy klopení vznikly na základě šablony a označených bodů klopení, nedochází k automatickému update šířky pruhů klopení.


  • Upozornění

V šablonách jsou v CZDatasetu body řídící klopení nastaveny vždy co nejblíže od Osy. Současně má v šablonách tento bod nastaven vlastní sklon. Další body, dále od osy, mají sklon závislý na předchozích dvou bodech (vazba Odstup od vektoru).

Výhodou je údržba klopení. V případě jednoho sklonu napříč pruhem lze řídit pouze tento bod.

Nevýhodou je použití této šířky ve výpočtech u varianty více současně klopených pruhů. Samozřejmě lze vlastnost Klopení v šabloně koridoru změnit a přesunout ji na nejvzdálenější bod stejného klopení.






Naposledy upraveno: 01.06.2024
